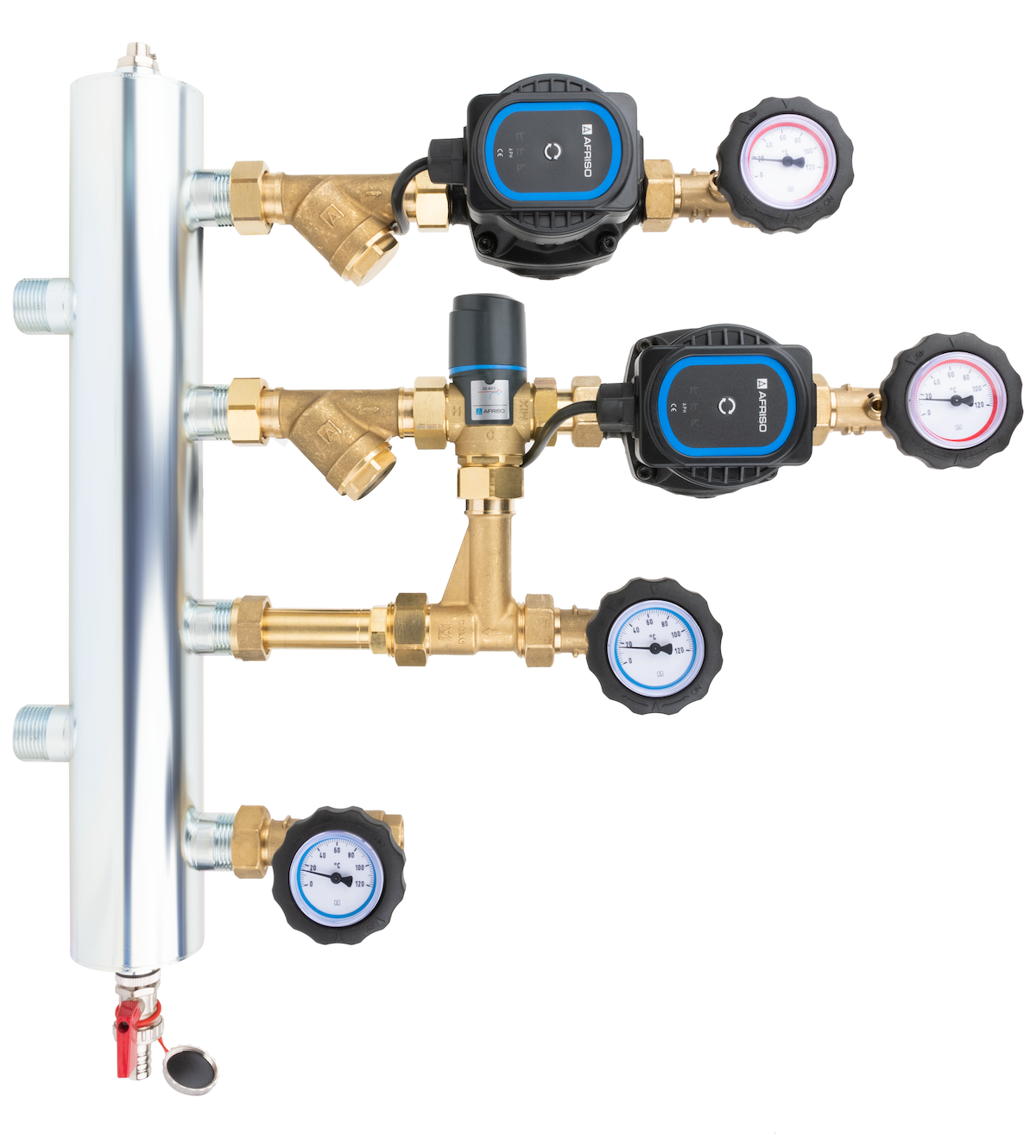

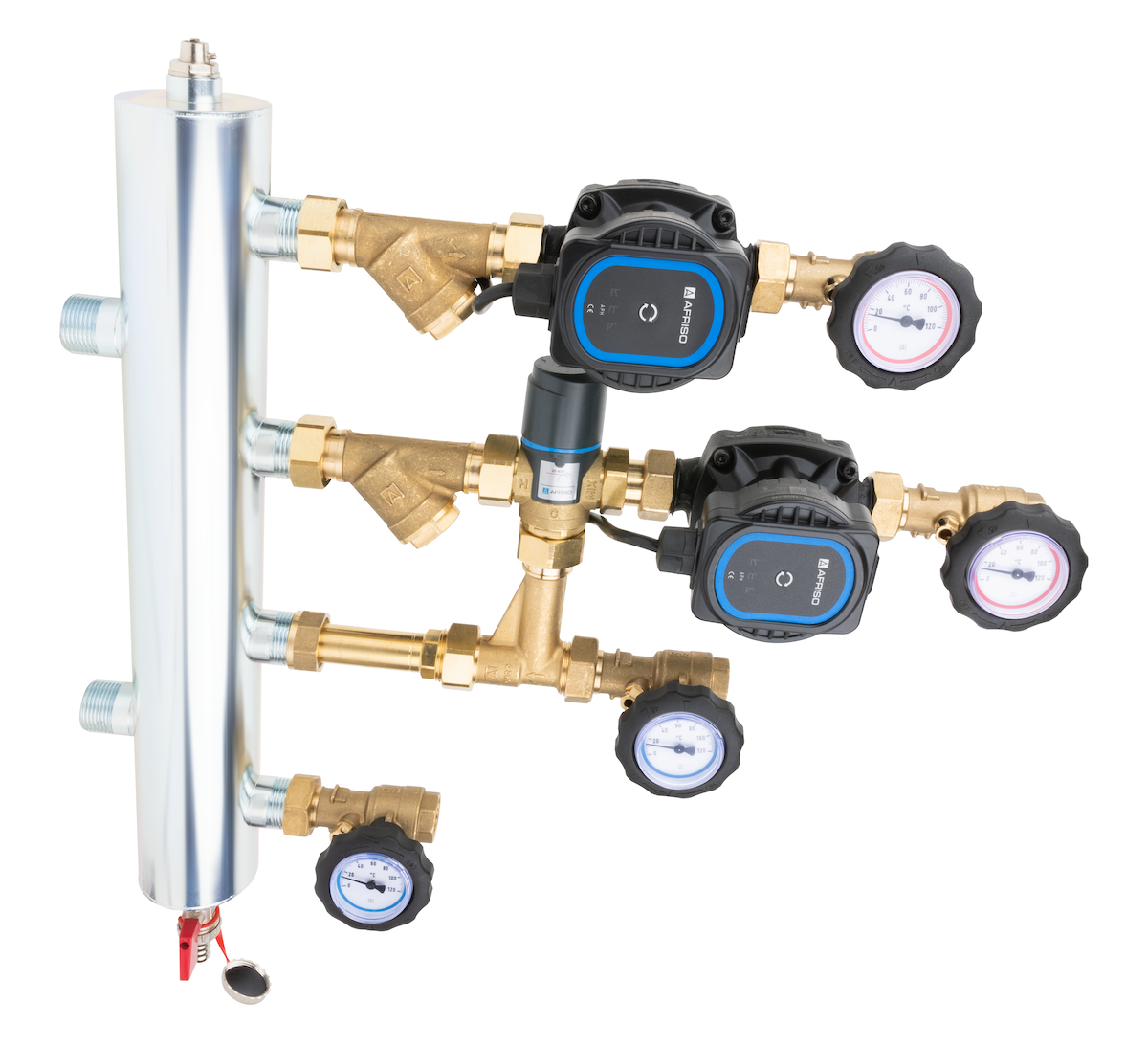

Смесительный набор с гидрострелкой BPS 901 AP, контур без смешивания и с термостатическим клапаном ATM 561, насосы AFRISO APH 160
Цена по прейскуранту
893,90 €
Арт.-№
90 901 20
Группа скидок: A
Основные технические данные
-
Соединения со стороны системыВР¾"
-
Соединения со стороны источникаНРП1"
-
Контур 1прямой
-
Контур 2ATM 561, Kvs 2,5 м³/ч, 20÷43°C
Смесительный набор с гидрострелкой BPS 901 AP, контур без смешивания и с термостатическим клапаном ATM 561, насосы AFRISO APH 160
Приложение
- Используется в системах отопления и охлаждения.
- Устанавливается на стене между источником и системой.
- Позволяет соединить два контура отопления/охлаждения.
- Гидравлически отделяет контур источника от контуров со стороны системы.
- Обеспечивает правильный расход теплоносителя и независимую работу отдельных контуров.
Описание

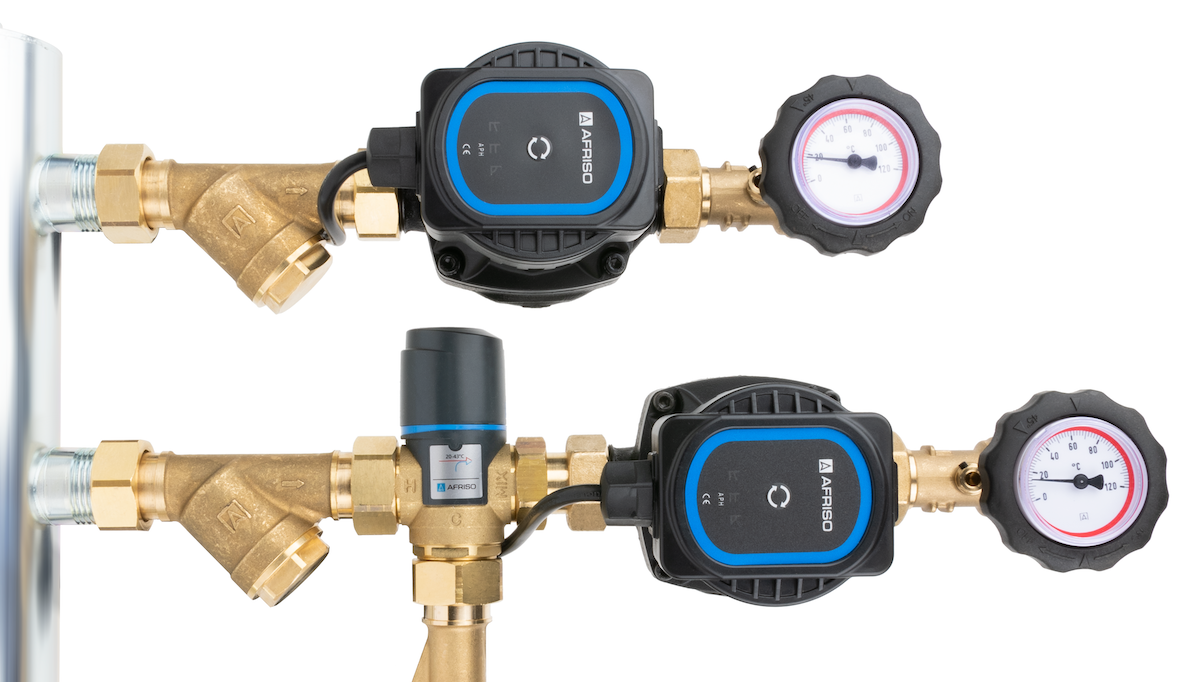

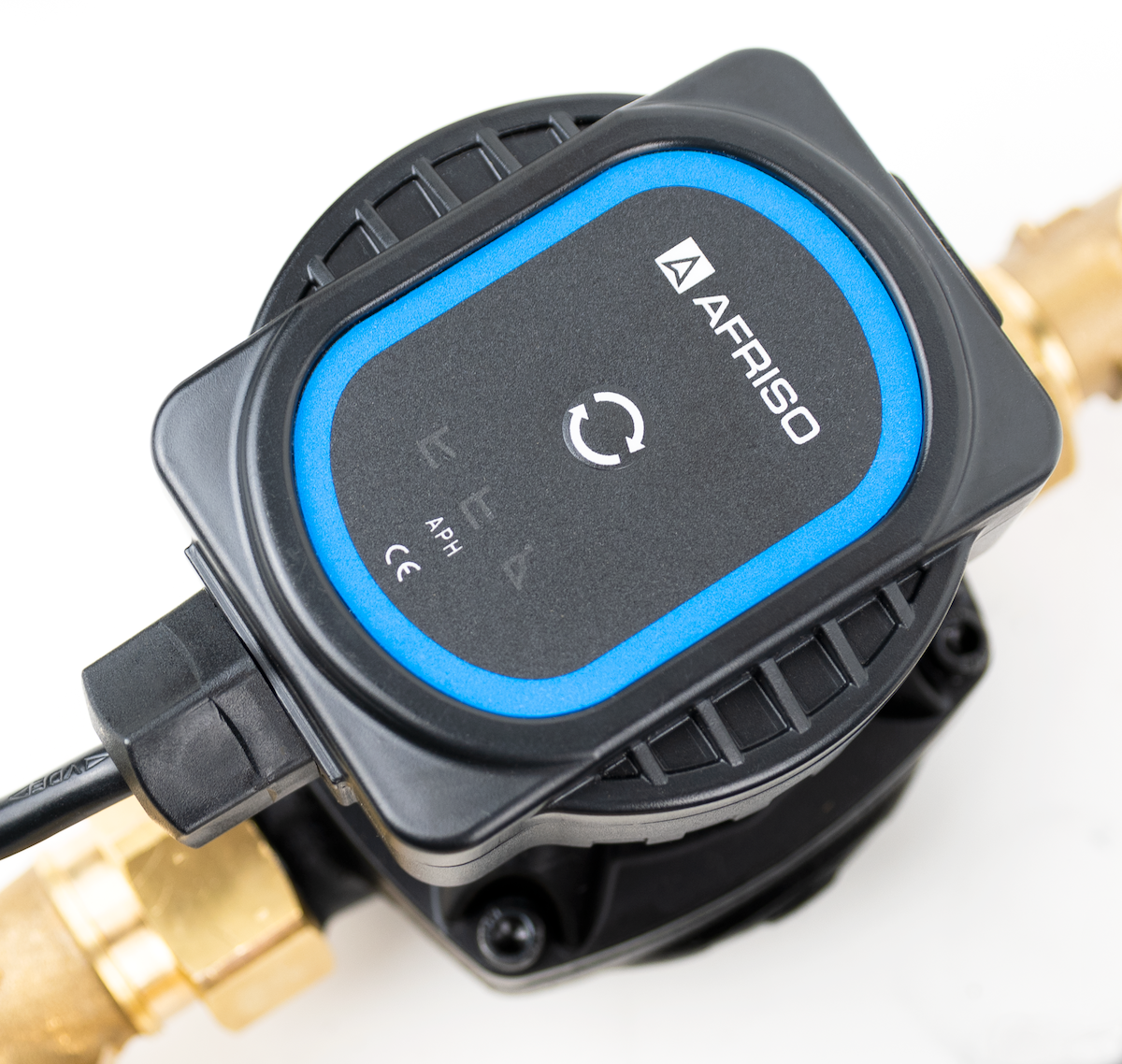

- Циркуляционные насосы AFRISO APH 160.

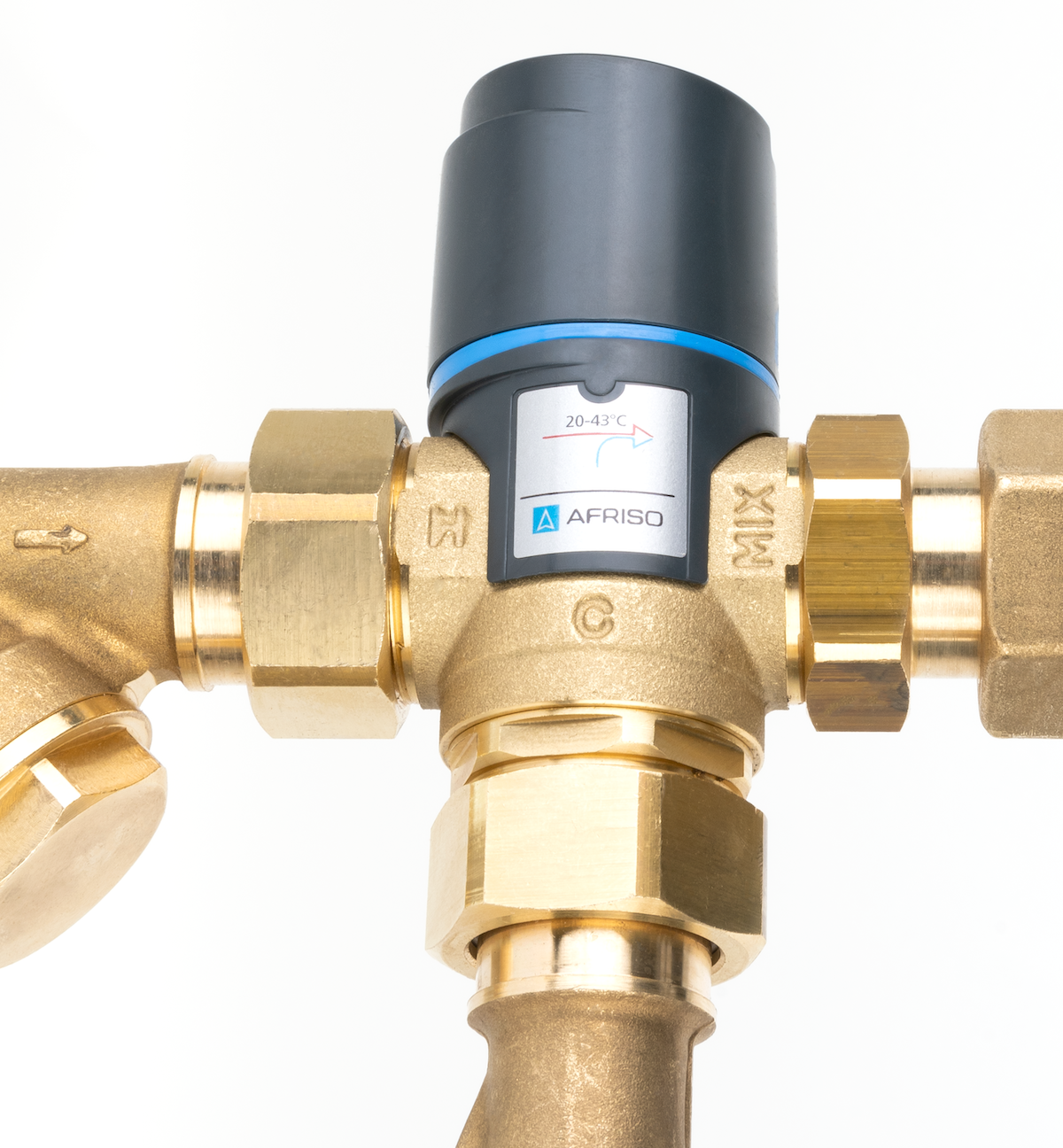

- Термостатический смесительный клапан ATM 561 (Kvs 2,5 м³/ч) с диапазоном регулирования температуры подачи 20-43°C.

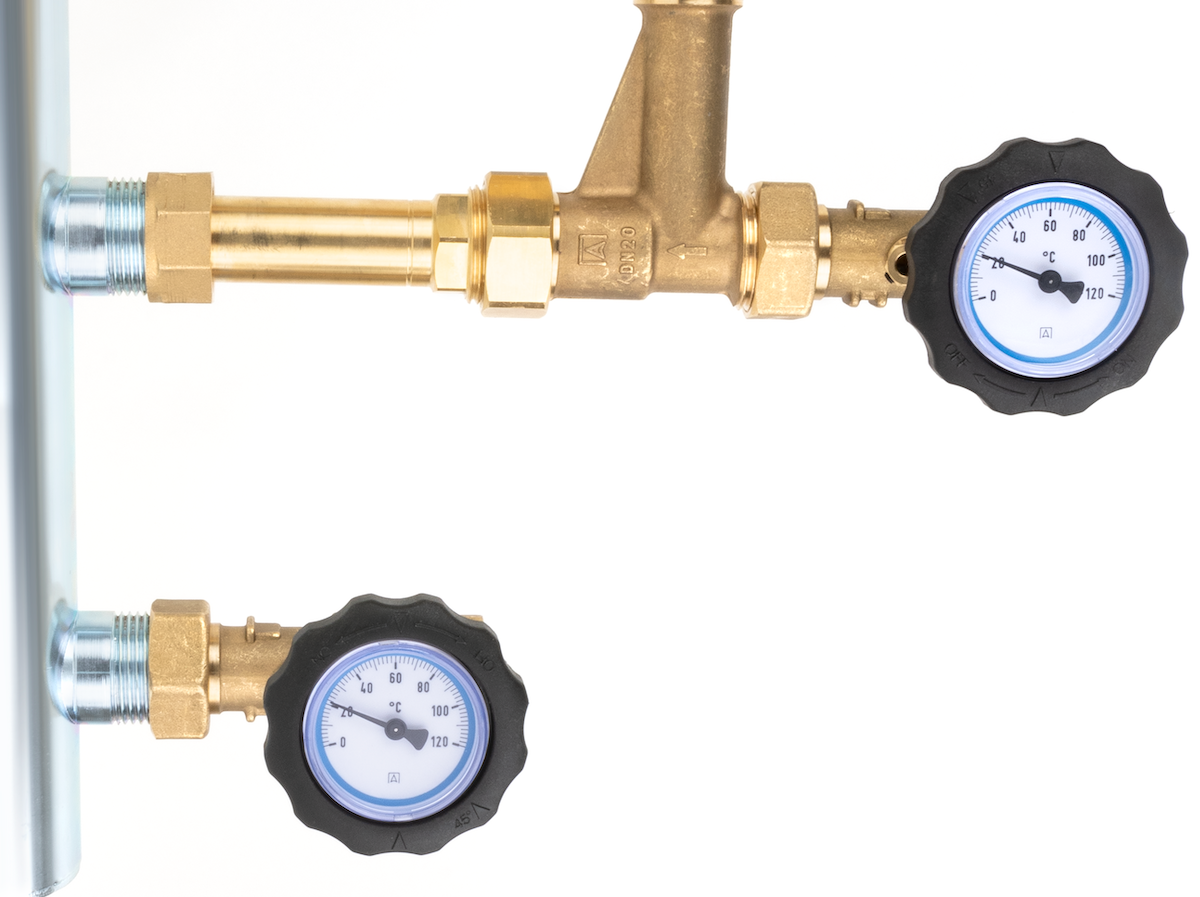

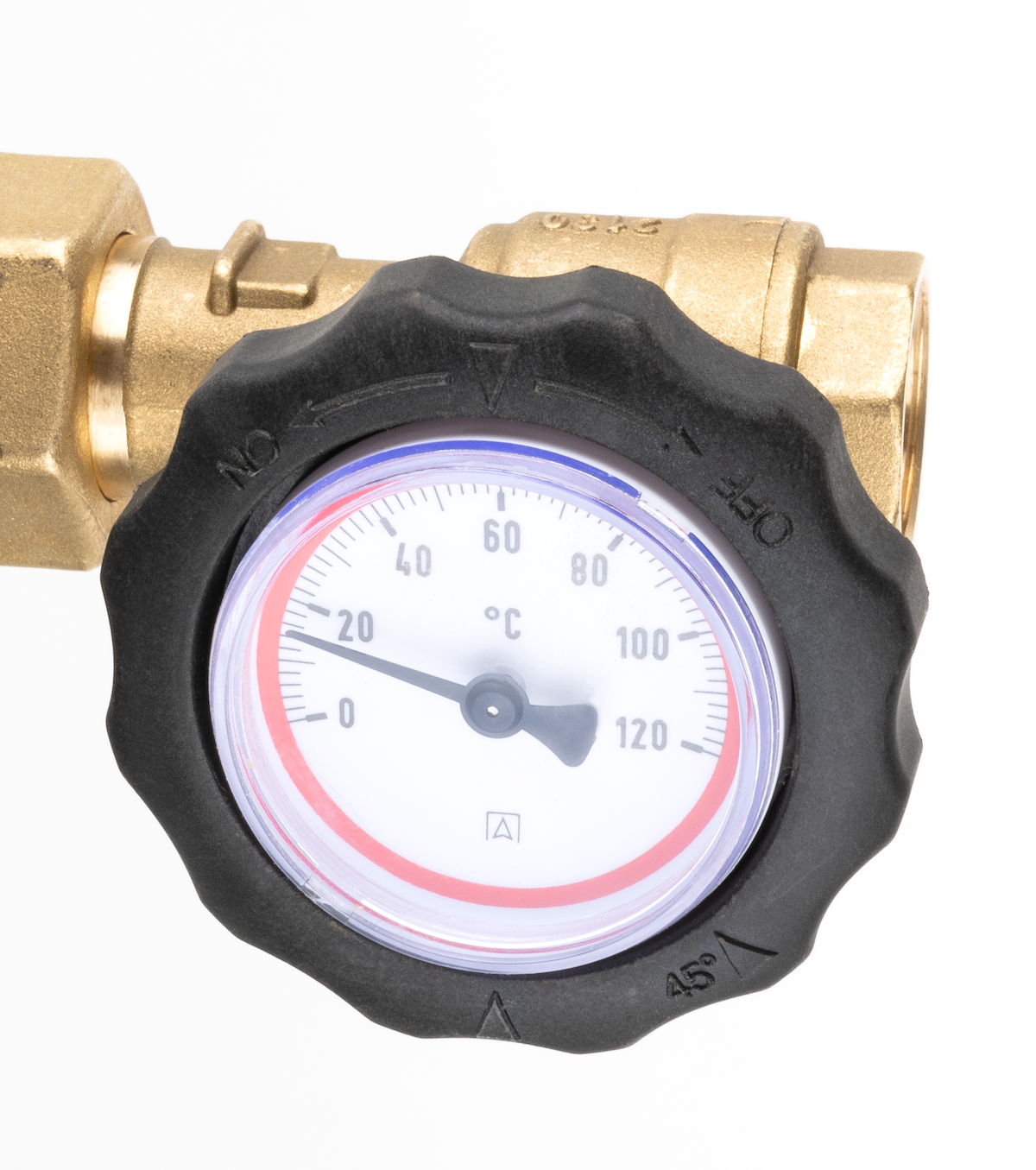

- Запорные клапаны со встроенными термометрами для контроля температуры теплоносителя на каждом соединении.
- Обратный клапан, встроенный в запорный клапан на возврате из контура без смешивания.
- Обратный клапан, встроенный в тройник на обратном патрубке контура со смешиванием.
- Гильзы для установки датчиков температуры на каждом соединении.

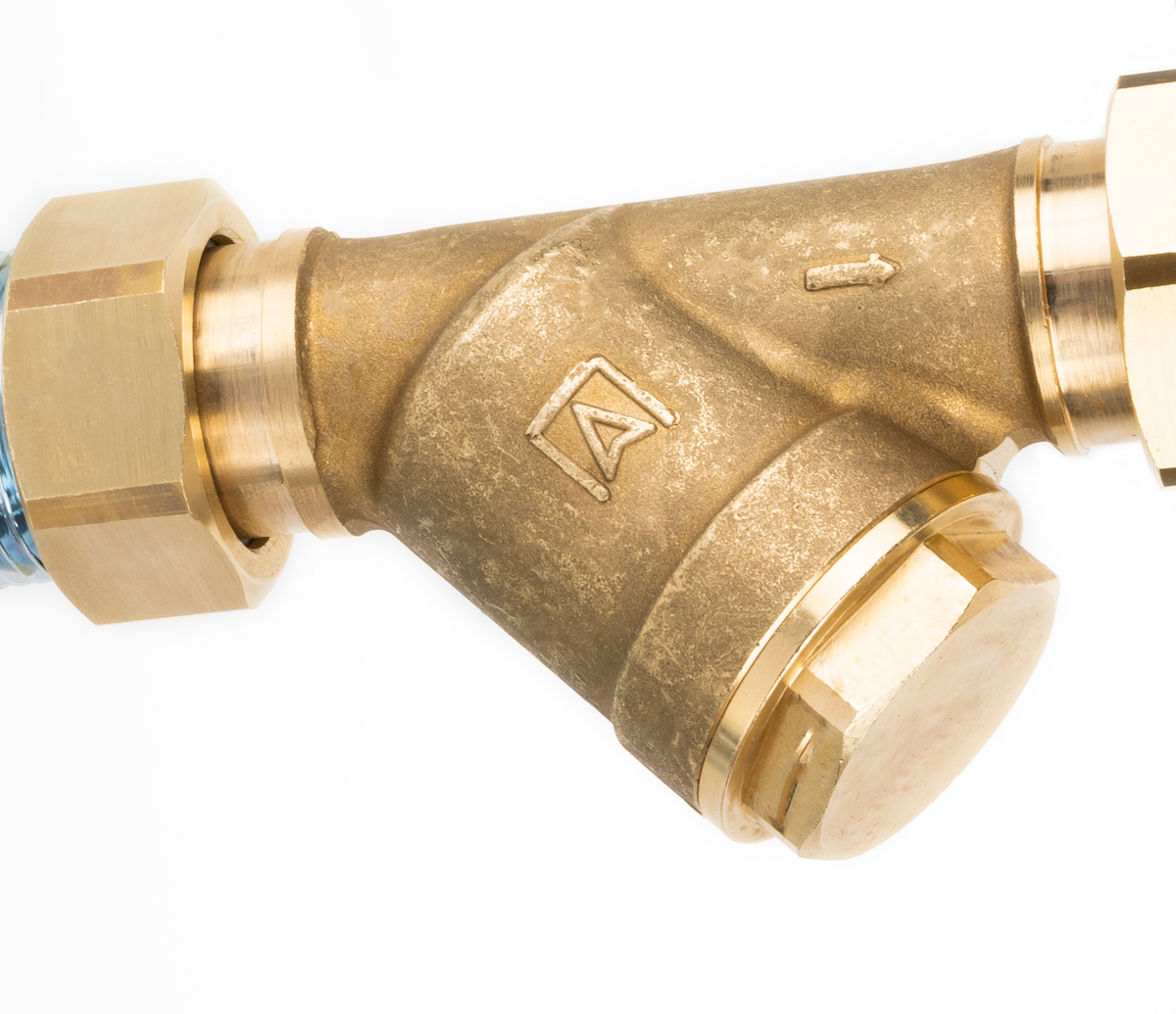

- Сетчатые фильтры для защиты насосов и смесительных клапанов от загрязнений.
- Возможность установки с источником тепла с правой или левой стороны.
- Гидравлическая стрелка с ручным воздухоотводчиком и сливным краном для удаления загрязнений, выпавших в осадок в теплоносителе.
- Может быть дооснащен изоляцией (Арт. № 90 800 02) для снижения теплопотерь.
Технические данные
-
Соединения со стороны системыВР¾"
-
Соединения со стороны источникаНРП1"
-
Контур 1прямой
-
Контур 2ATM 561, Kvs 2,5 м³/ч, 20÷43°C
-
Смесительный клапанТермостатический клапан ATM
-
Циркуляционные насосыAFRISO APH 160 15-7/130 мм, 230 В AC, 45 Вт
-
Мощностьmax. 70 кВт
-
Давление теплоносителяmax. 6 бар
-
Температура теплоносителяmax. 90°C
-
Теплоносительвода, смесь воды и гликоля с максимальной концентрацией 50%

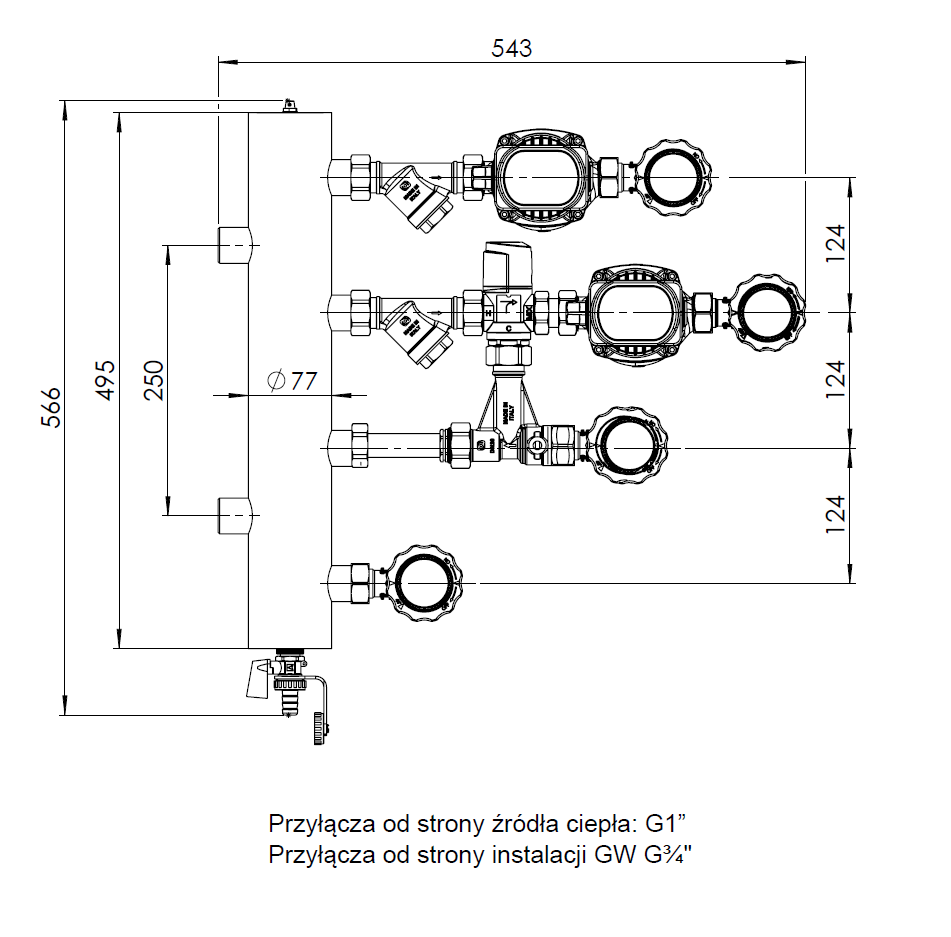

Размеры (мм)
