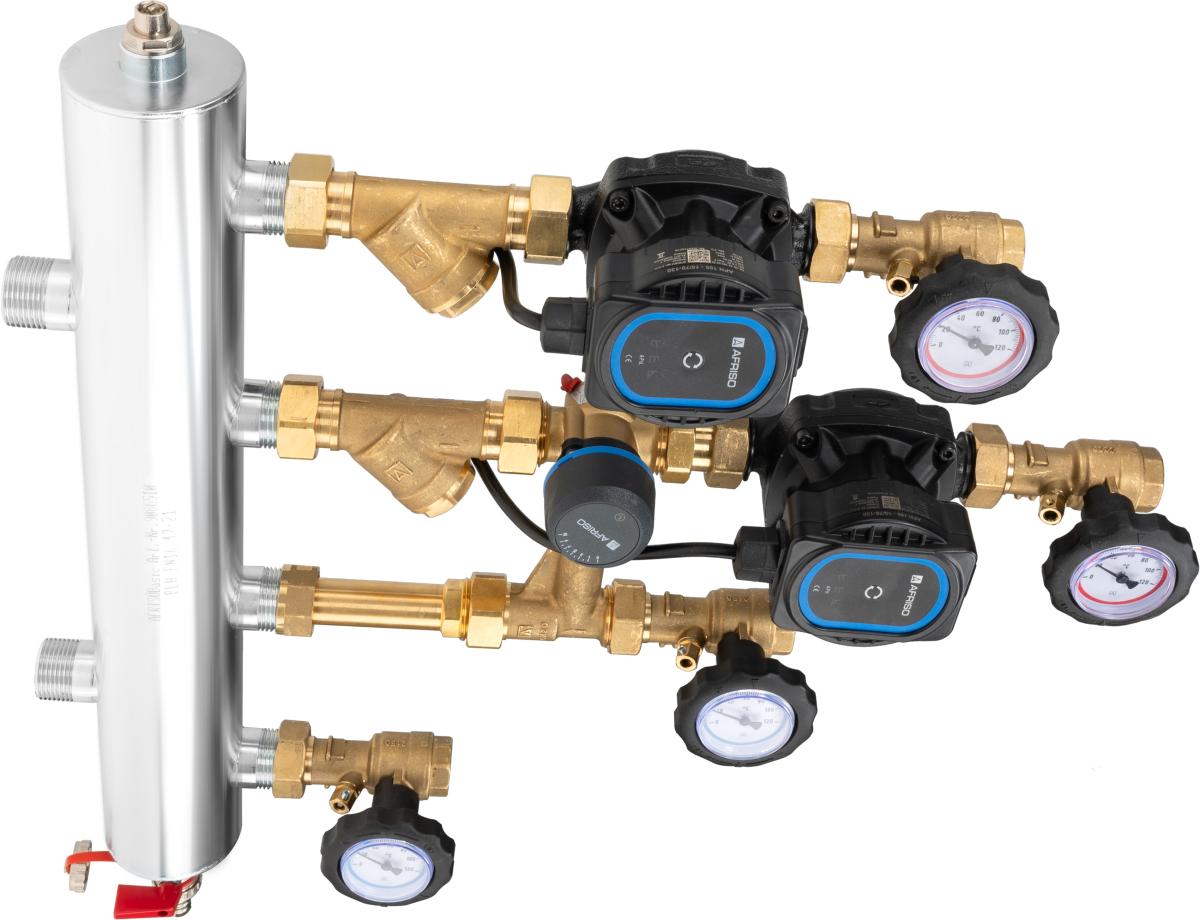

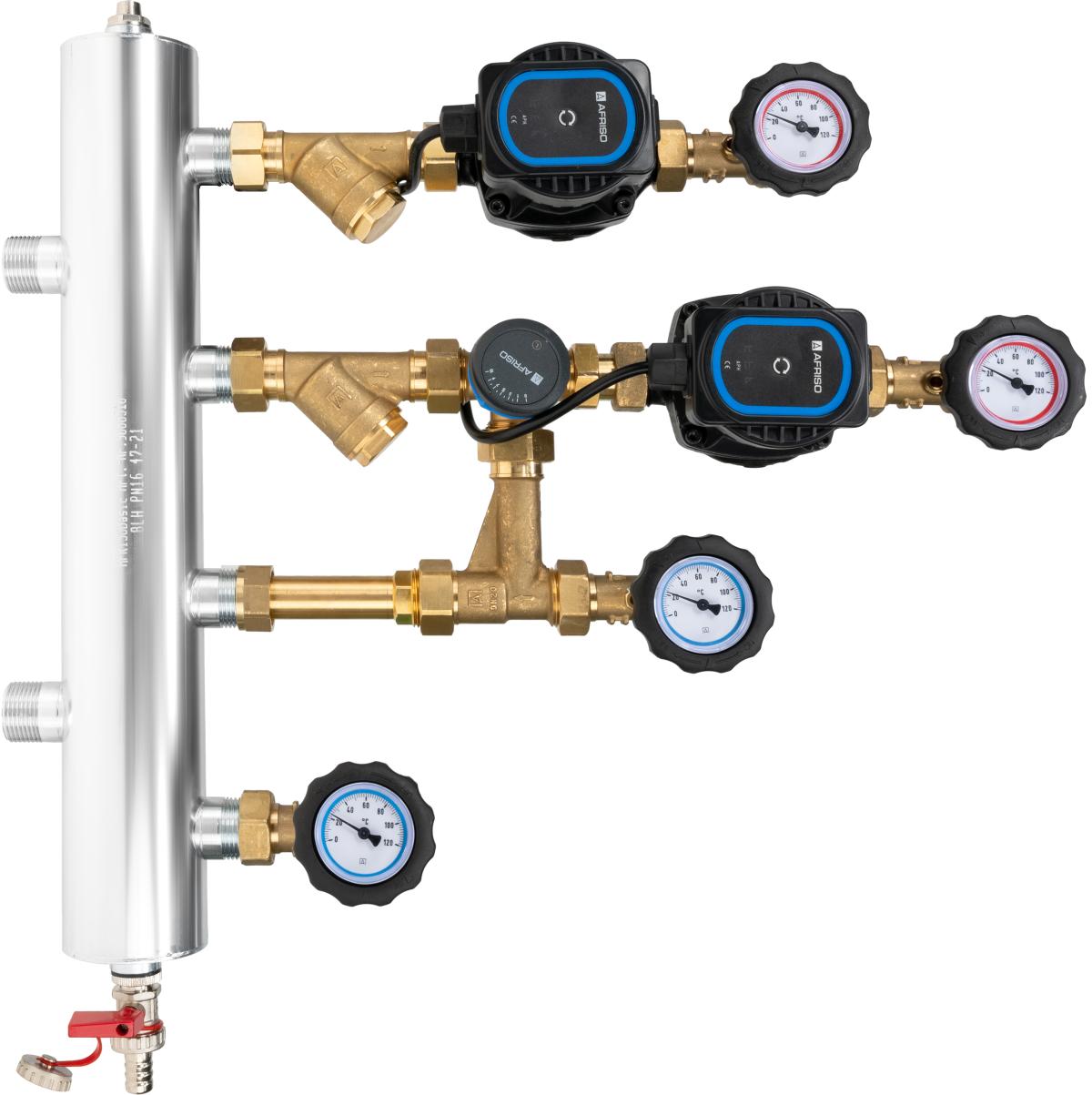

Смесительный набор с гидрострелкой BPS 906 AP, контур без смешивания и с поворотным клапаном ARV Vario ProClick 362, насосы AFRISO APH 160
Цена по прейскуранту
901,40 €
Арт.-№
90 906 20
Группа скидок: A
Основные технические данные
-
Соединения со стороны системыВР¾"
-
Соединения со стороны источникаНРП1"
-
Контур 1прямой
-
Контур 2ARV 362 Vario ProClick Kvs 3,5÷9 м³/ч
Смесительный набор с гидрострелкой BPS 906 AP, контур без смешивания и с поворотным клапаном ARV Vario ProClick 362, насосы AFRISO APH 160
Приложение
- Используется в системах отопления и охлаждения.
- Устанавливается на стене между источником и системой.
- Позволяет соединить два контура отопления/охлаждения.
- Гидравлически отделяет контур источника от контуров со стороны системы.
- Обеспечивает правильный расход теплоносителя и независимую работу отдельных контуров.
Описание

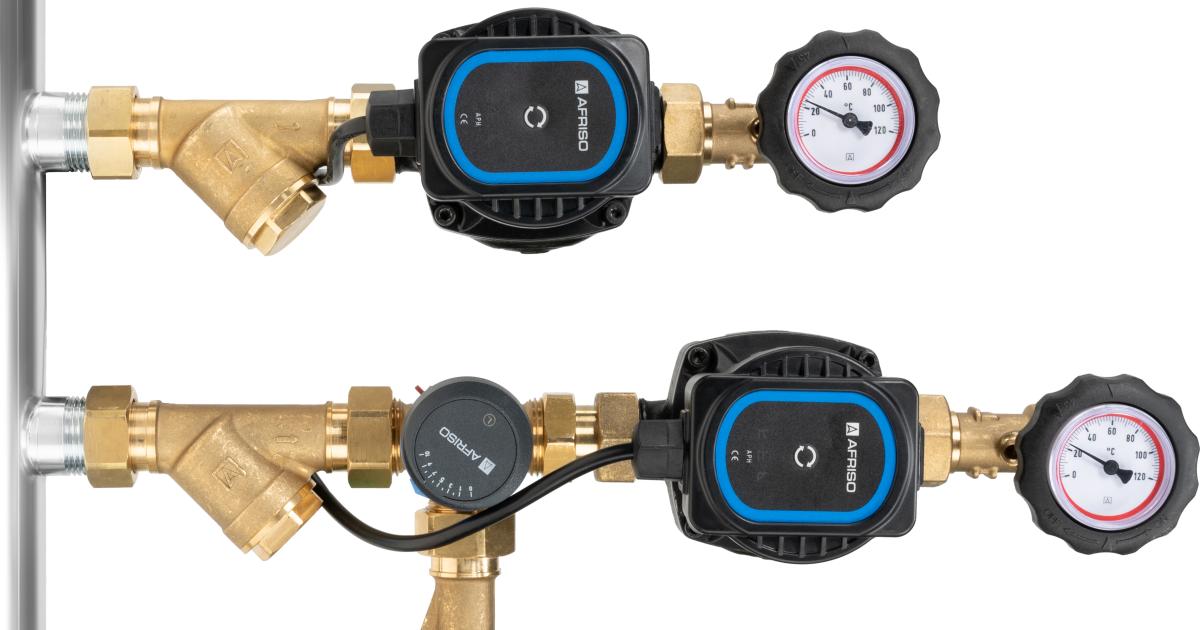

- Циркуляционные насосы AFRISO APH 160.

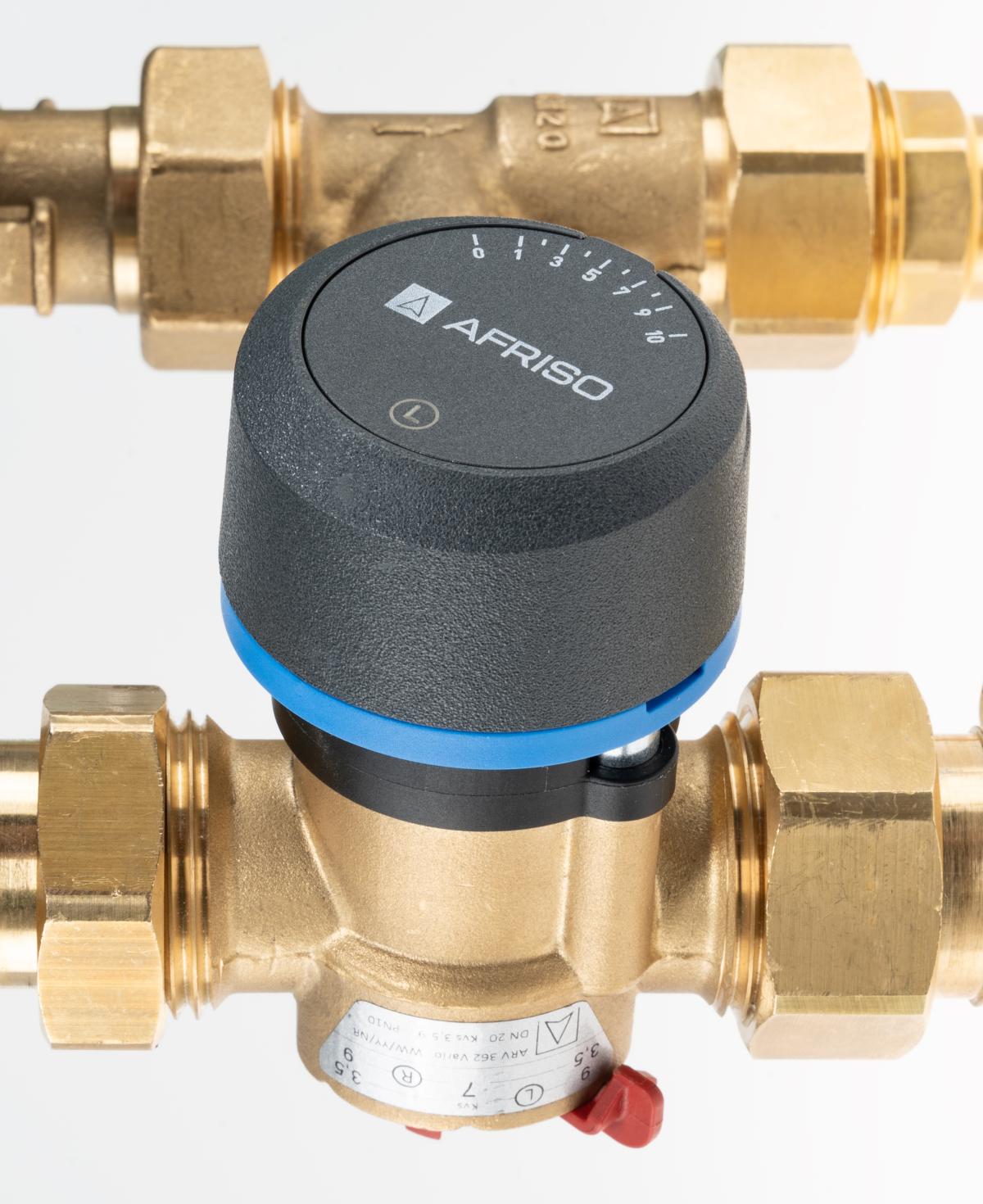

- Поворотный смесительный клапан ARV 362 Vario ProClick с регулируемым Kvs 3,5 ÷ 9 м³/ч.

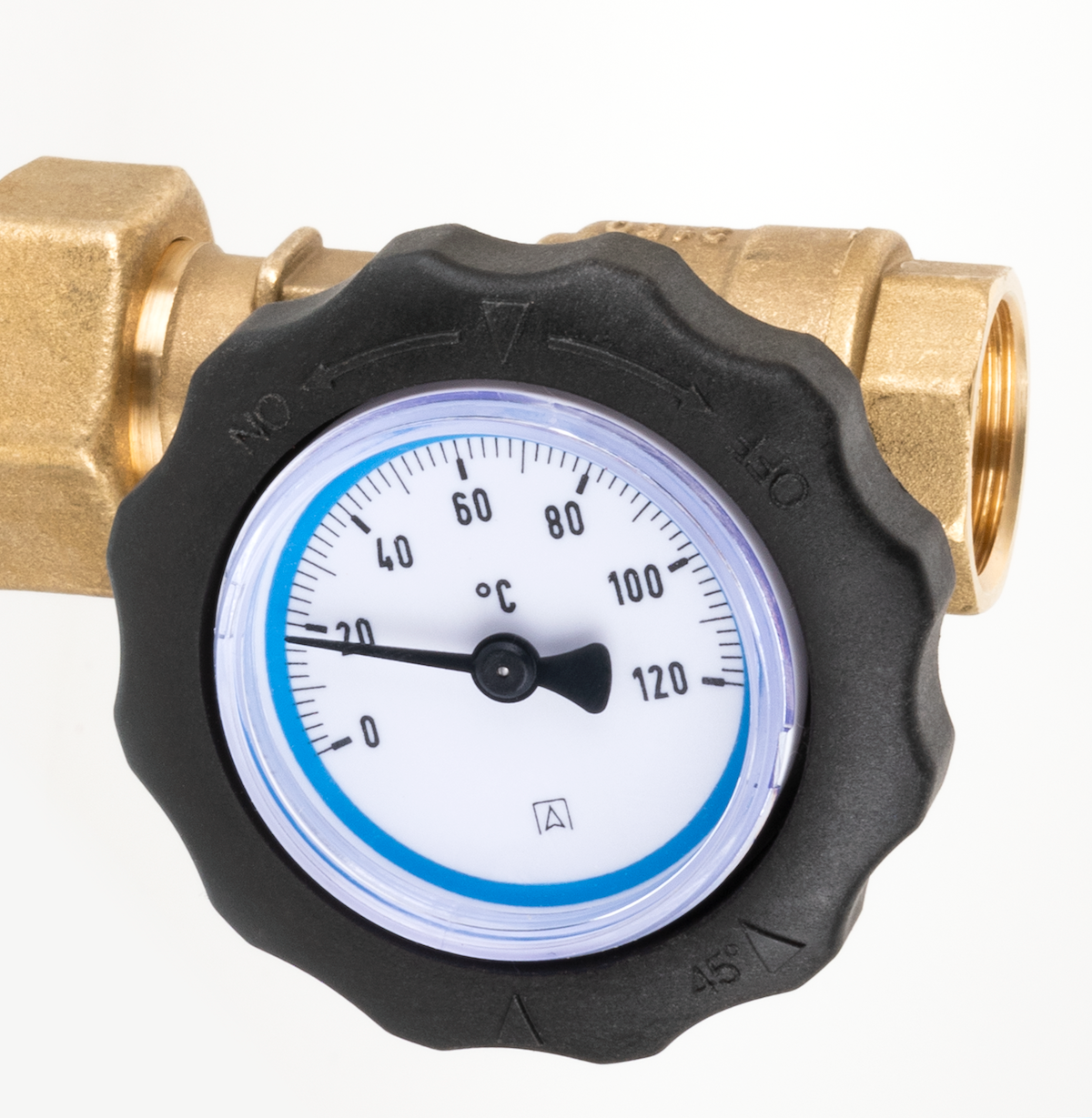

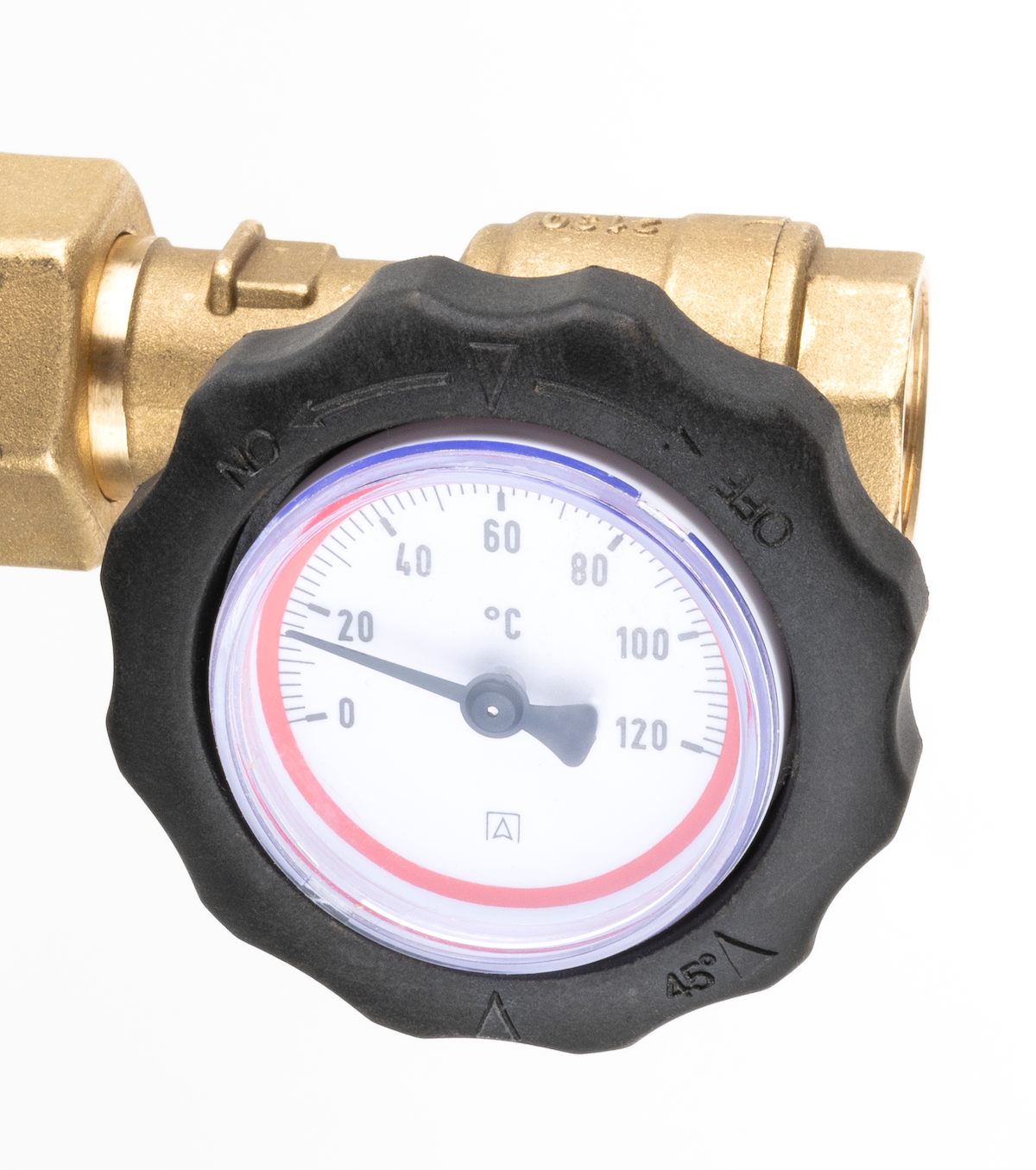

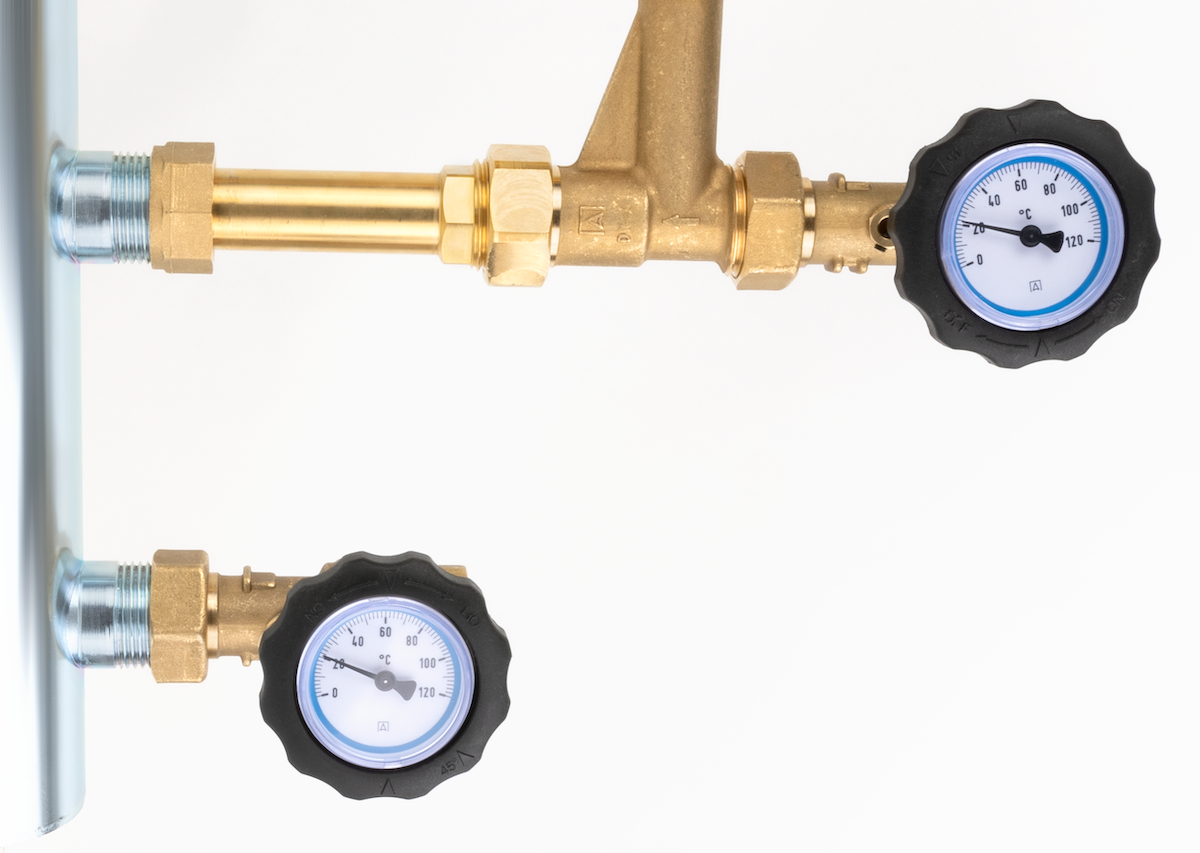

- Запорные клапаны со встроенными термометрами для контроля температуры теплоносителя на каждом соединении.
- Обратный клапан, встроенный в запорный клапан на возврате из контура без смешивания.
- Обратный клапан, встроенный в тройник на обратном патрубке контура смешивания.
- Гильзы для установки датчиков температуры на каждом соединении.

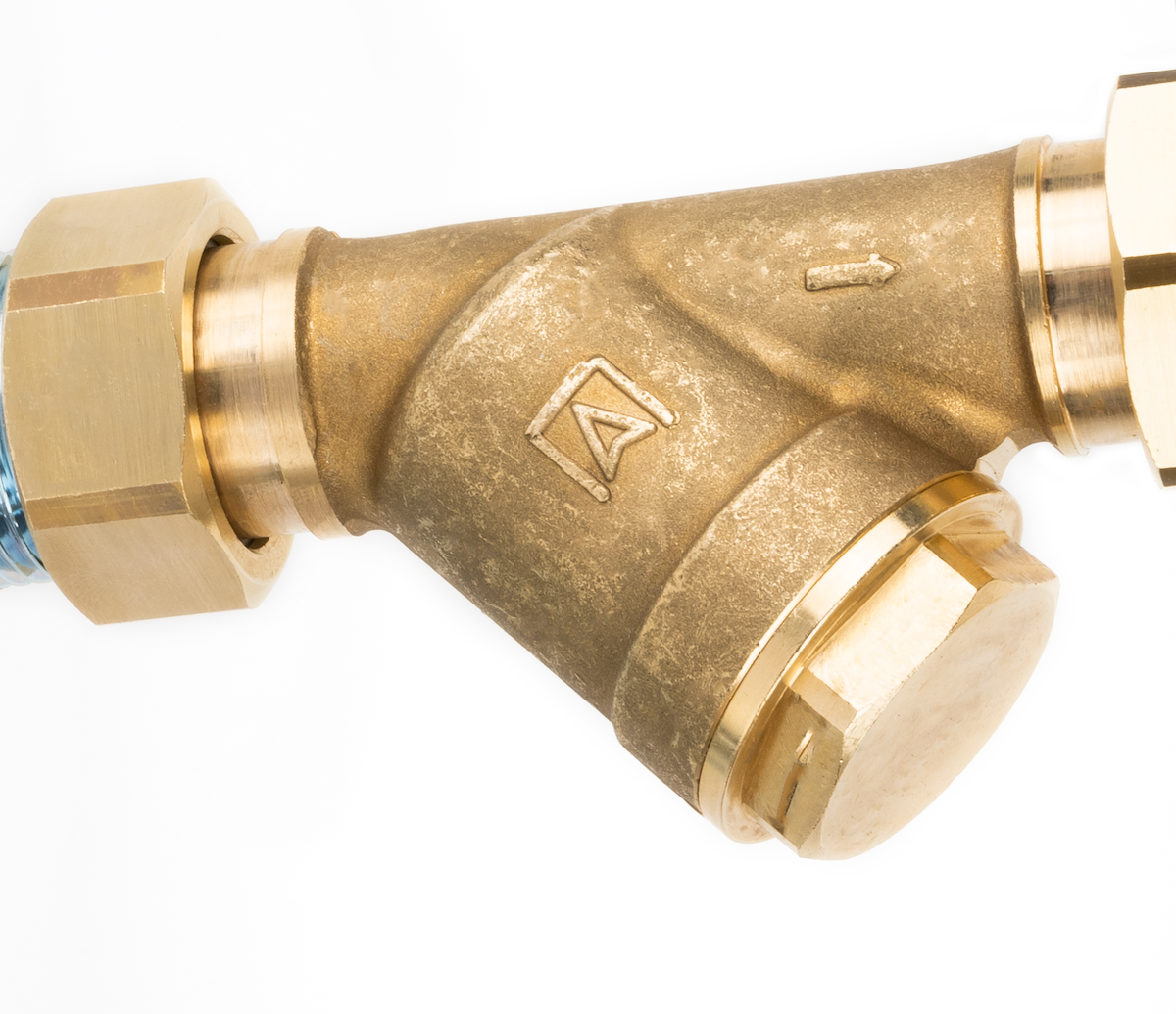

- Сетчатые фильтры для защиты насосов и смесительных клапанов от загрязнений.
- Возможность установки с источником тепла с правой или левой стороны.
- Гидравлическая стрелка с ручным воздухоотводчиком и сливным краном для удаления загрязнений, выпавших в осадок в теплоносителе.
- При установке контроллеров ACT 443 ProClick или ARC 345 ProClick на смесительный клапан ARV ProClick можно автоматически устанавливать температуру потока в системе на постоянную или погодозависимую и управлять циркуляционным насосом.
- Для снижения теплопотерь гидрострелку можно дооснастить изоляцией (Арт. № 90 800 02).
Технические данные
-
Соединения со стороны системыВР¾"
-
Соединения со стороны источникаНРП1"
-
Контур 1прямой
-
Контур 2ARV 362 Vario ProClick Kvs 3,5÷9 м³/ч
-
Смесительный клапанСмесительный клапан ARV Vario ProClick
-
Циркуляционные насосыAFRISO APH 160 15-7/130 мм, 230 В AC, 45 Вт
-
Мощностьmax. 70 кВт
-
Давление теплоносителяmax. 6 бар
-
Температура теплоносителяmax. 90°C
-
Теплоносительвода, смесь воды и гликоля с максимальной концентрацией 50%

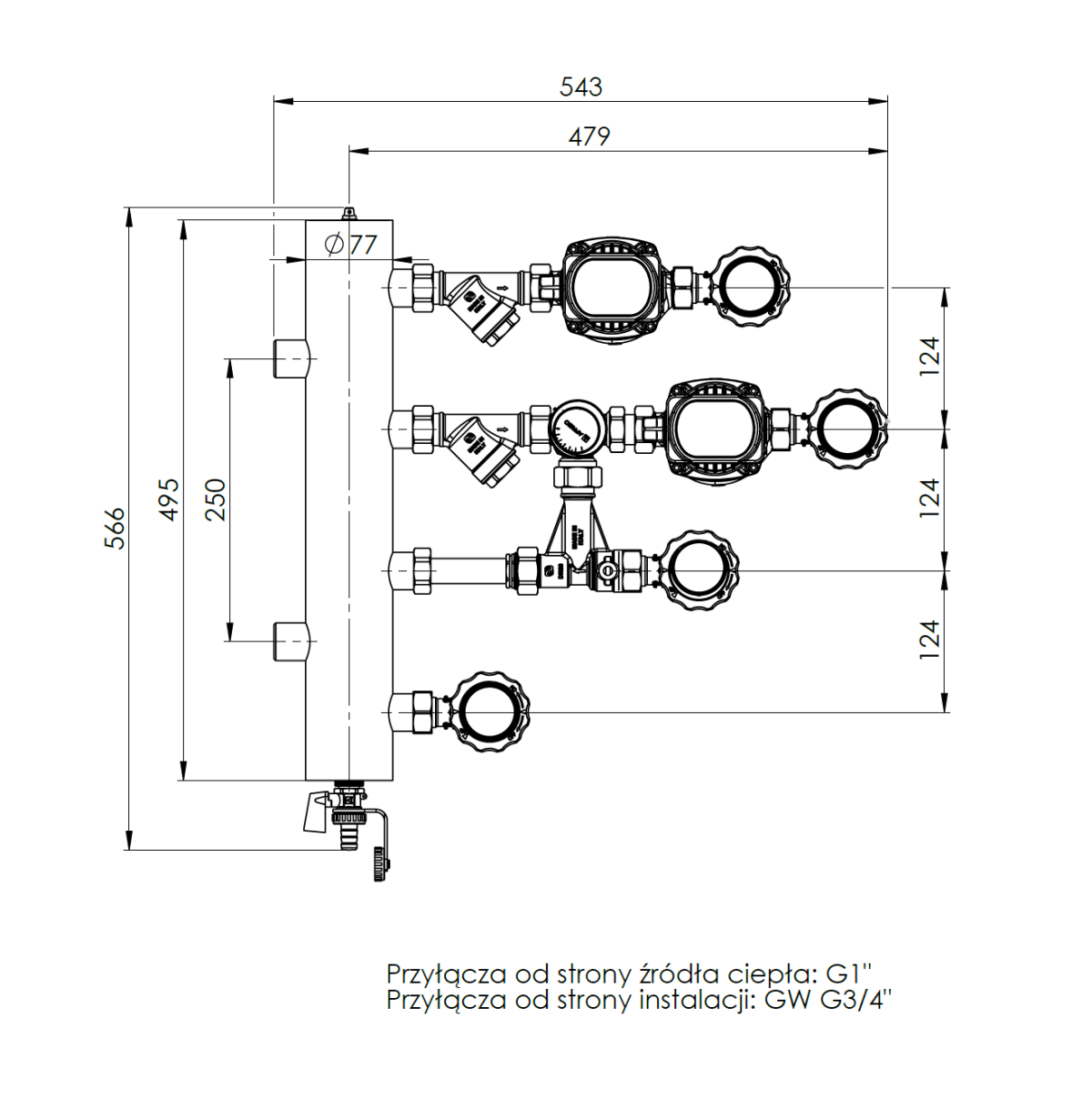

Размеры (мм)
