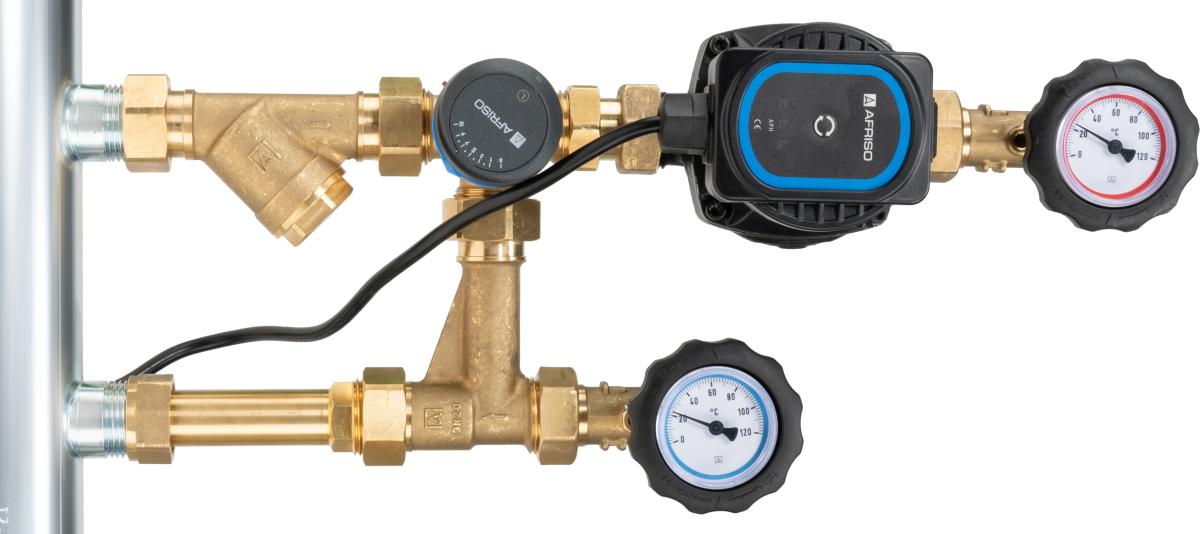

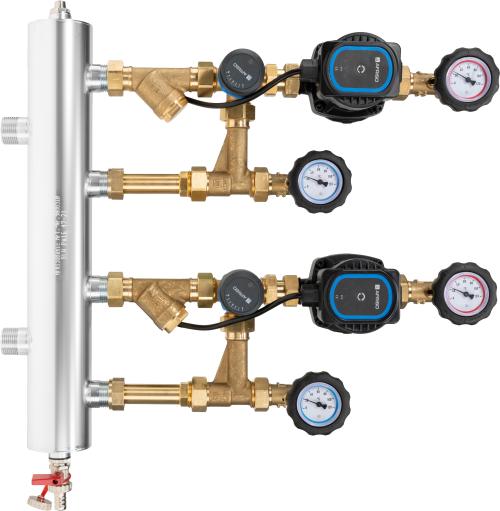

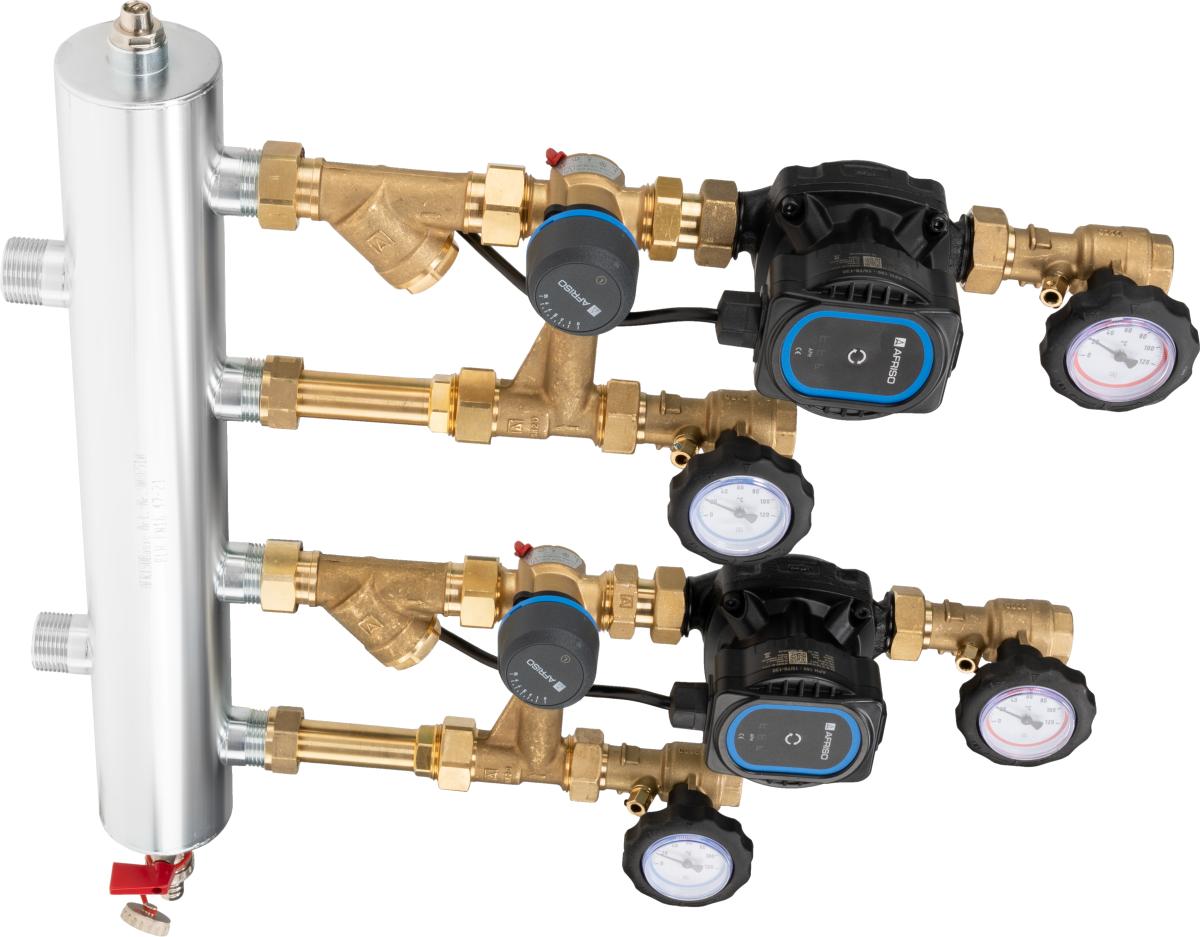

Смесительный набор с гидрострелкой BPS 966 AP, два контура с поворотным клапаном ARV 362 Vario ProClick, насос AFRISO APH 15-7/130

Цена по прейскуранту

1 028,80 €

Арт.-№

90 966 20

Группа скидок: A

Основные технические данные

  • Соединения со стороны системы
    ВР¾"
  • Соединения со стороны источника
    НРП1"
  • Контур 1
    ARV 362 Vario ProClick Kvs 3,5÷9 м³/ч
  • Контур 2
    ARV 362 Vario ProClick Kvs 3,5÷9 м³/ч

Смесительный набор с гидрострелкой BPS 966 AP, два контура с поворотным клапаном ARV 362 Vario ProClick, насос AFRISO APH 15-7/130

Приложение

  • Используется в системах отопления и охлаждения.
  • Устанавливается на стене между источником и системой.
  • Позволяет соединить два контура отопления/охлаждения.
  • Гидравлически отделяет контур источника от контуров со стороны системы.
  • Обеспечивает правильный расход теплоносителя и независимую работу отдельных контуров.

Описание

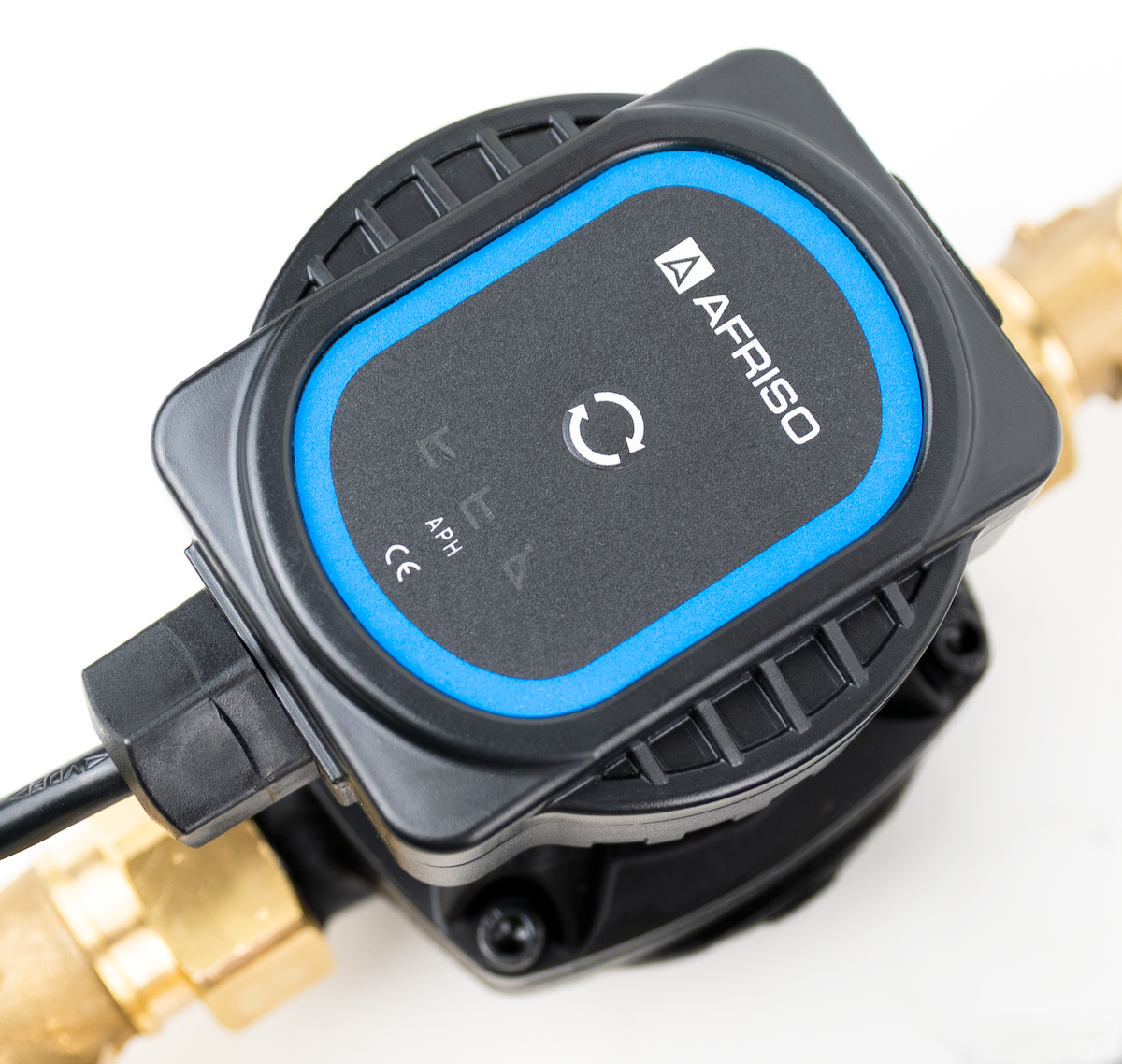

  • Циркуляционные насосы AFRISO APH 160.

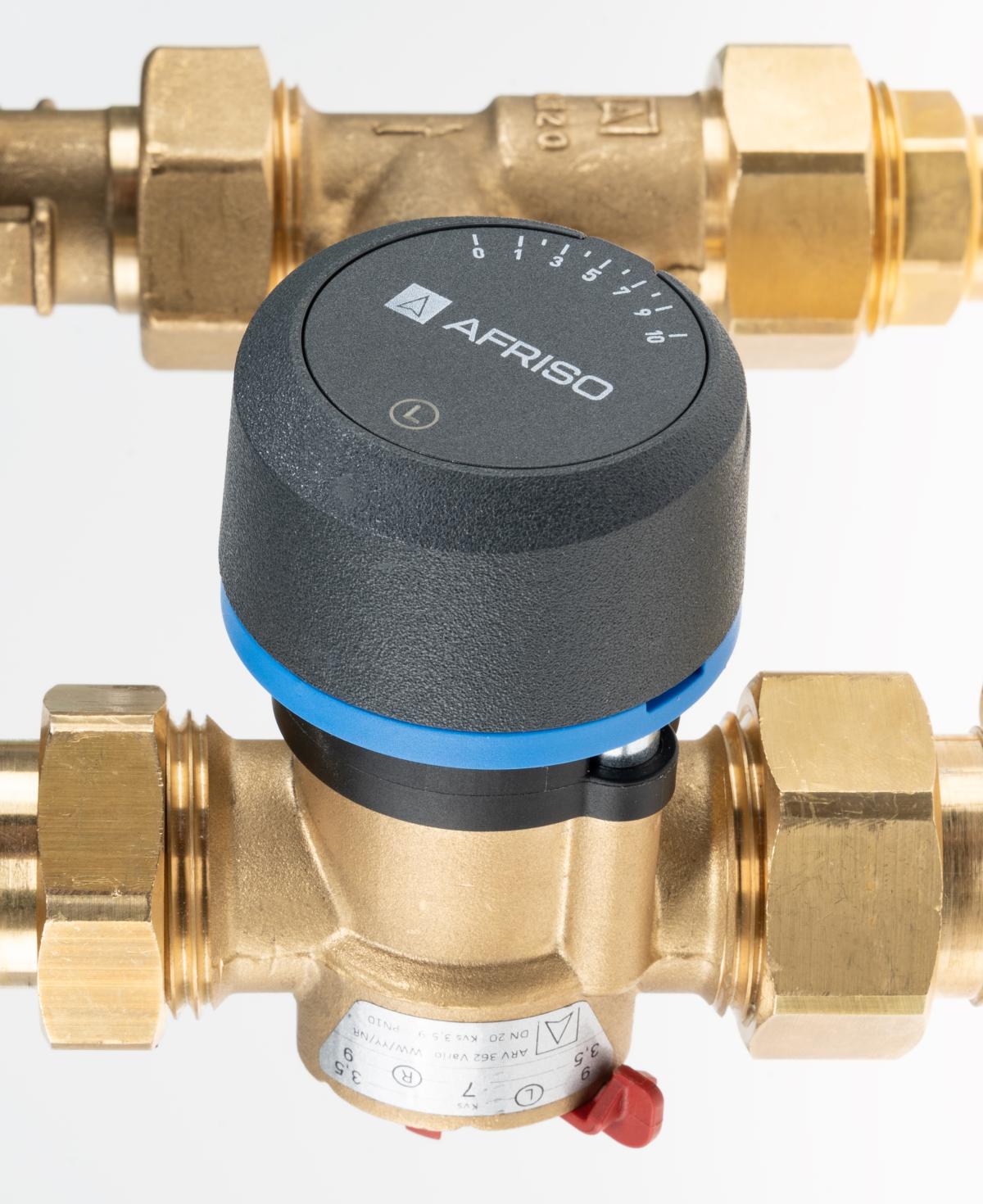

  • Поворотные смесительные клапаны ARV 362 Vario ProClick (Kvs 3,5÷9 м³/ч).

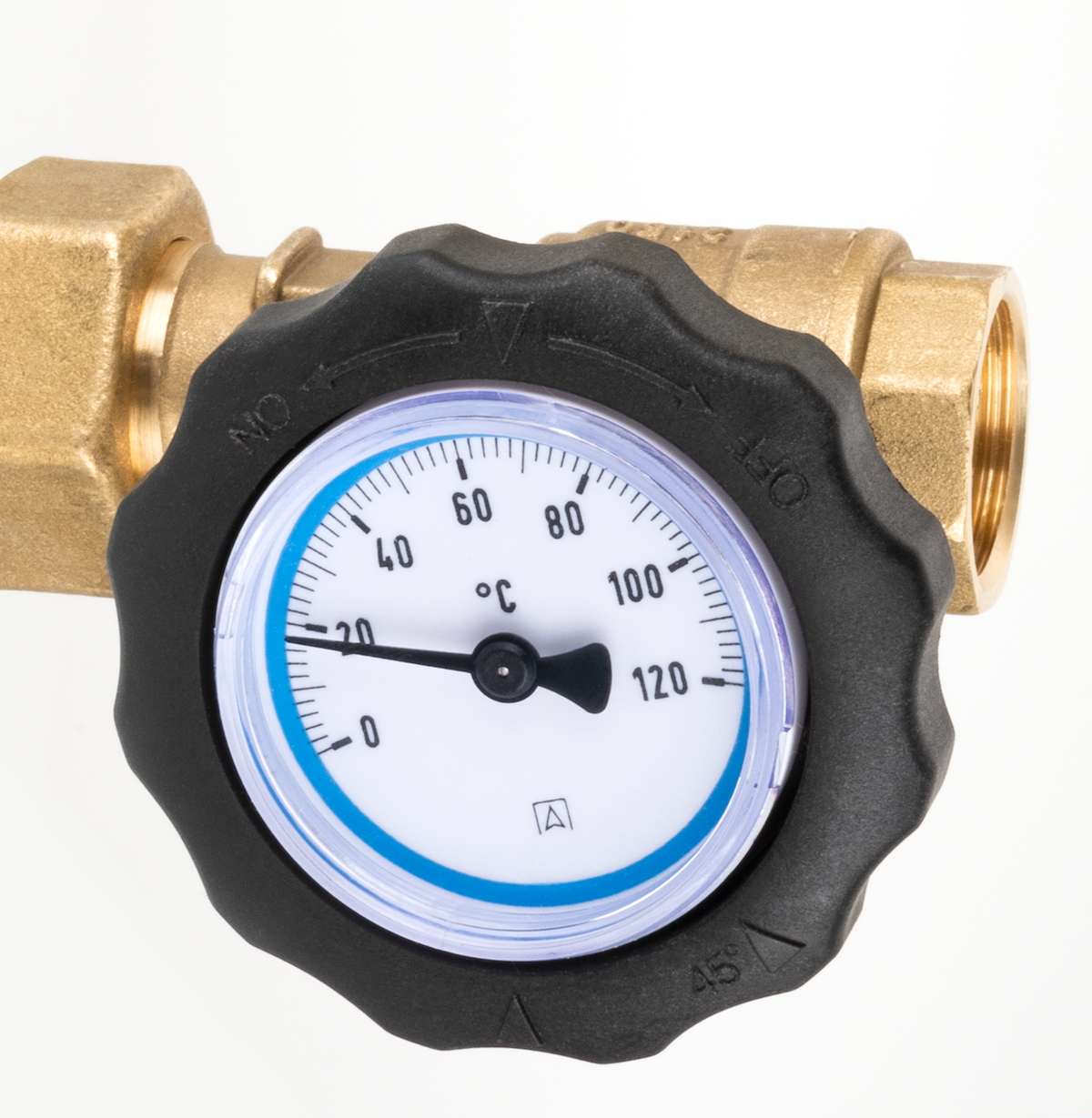

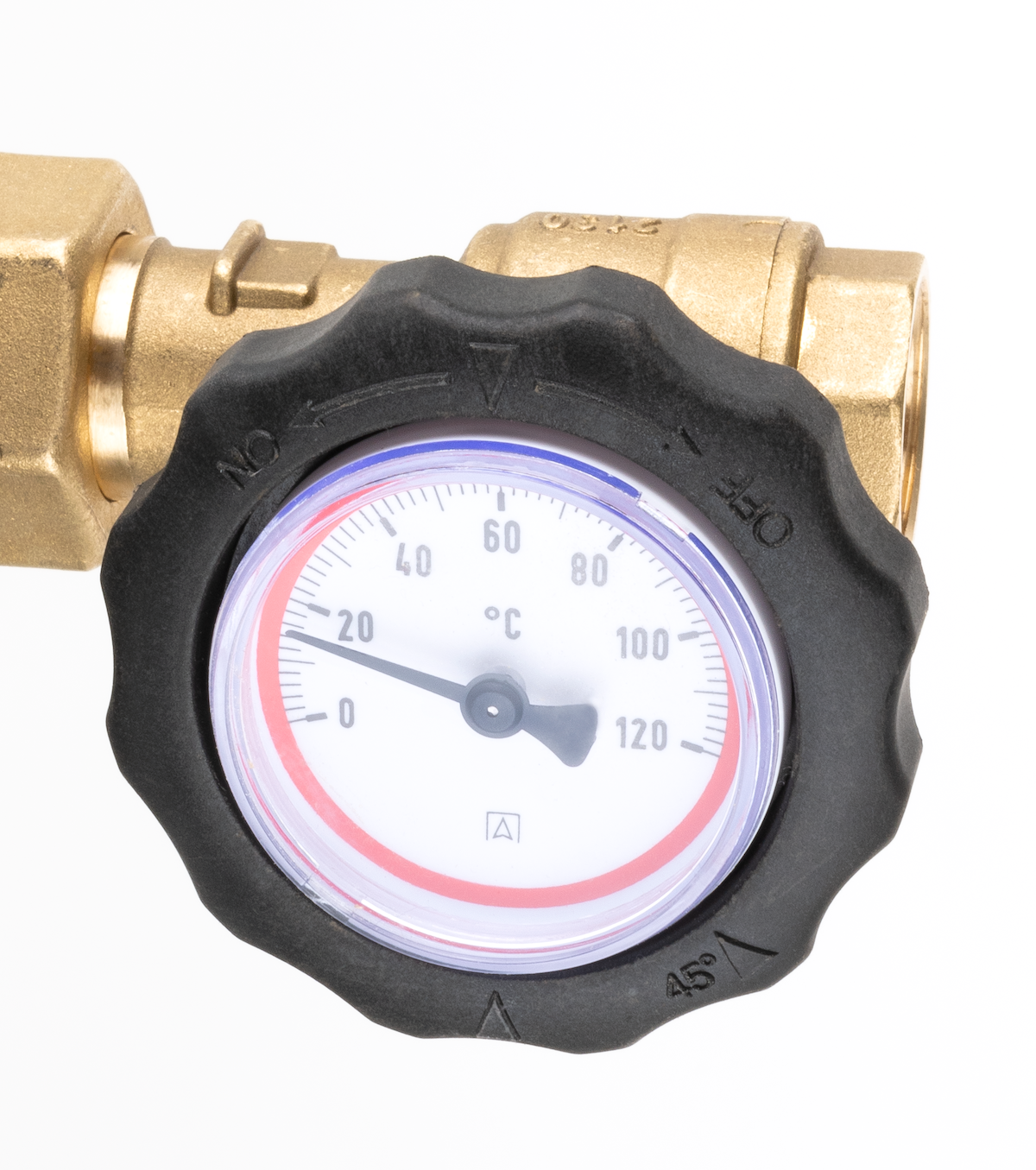

  • Запорные клапаны со встроенными термометрами для контроля температуры теплоносителя на каждом соединении.
  • Обратные клапаны, встроенные в тройники на обратных соединениях.
  • Гильзы для установки датчиков температуры на каждом соединении.

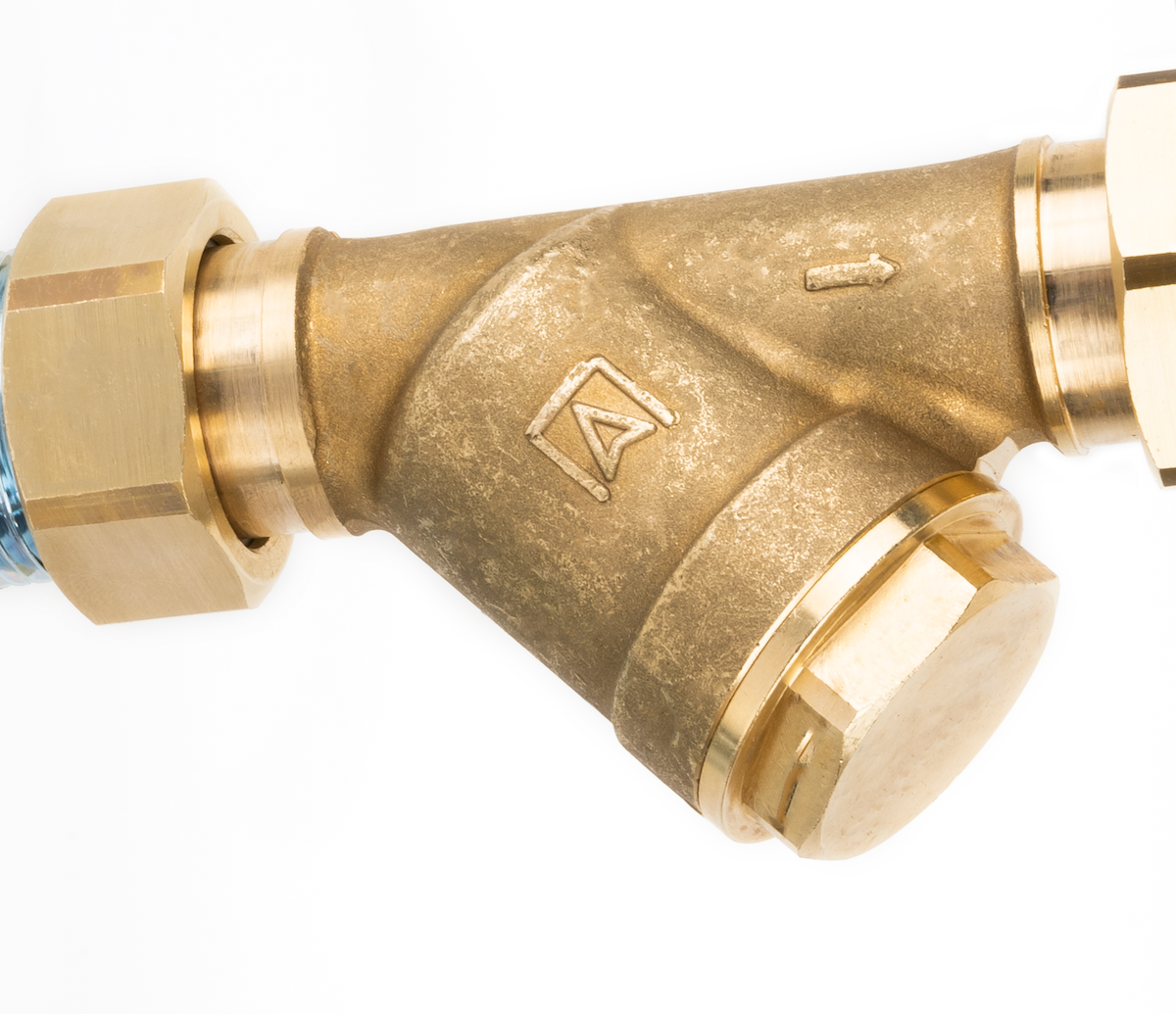

  • Сетчатые фильтры для защиты насосов и смесительных клапанов от загрязнений.
  • Возможность установки с источником тепла с правой и левой стороны.
  • Гидравлическая стрелка с ручным воздухоотводчиком и сливным краном для удаления загрязнений, выпавших в осадок в рабочей среде.
  • При установке контроллеров ACT 443 ProClick или ARC 345 ProClick на смесительный клапан ARV ProClick можно автоматически устанавливать температуру потока в системе на постоянную или погодозависимую и управлять циркуляционным насосом.
  • Для снижения теплопотерь гидрострелку можно дооснастить изоляцией (Арт. № 90 800 02).

Технические данные

  • Соединения со стороны системы
    ВР¾"
  • Соединения со стороны источника
    НРП1"
  • Контур 1
    ARV 362 Vario ProClick Kvs 3,5÷9 м³/ч
  • Контур 2
    ARV 362 Vario ProClick Kvs 3,5÷9 м³/ч
  • Смесительный клапан
    Смесительный клапан ARV Vario ProClick
  • Циркуляционные насосы
    AFRISO APH 160 15-7/130 мм, 230 В AC, 45 Вт
  • Циркуляционный насос
    AFRISO APH 160 15-7/130 мм, 230 В AC, 45 Вт
  • Мощность
    max. 70 кВт
  • Давление теплоносителя
    max. 6 бар
  • Температура теплоносителя
    max. 90°C
  • Теплоноситель
    вода, смесь воды и гликоля с максимальной концентрацией 50%

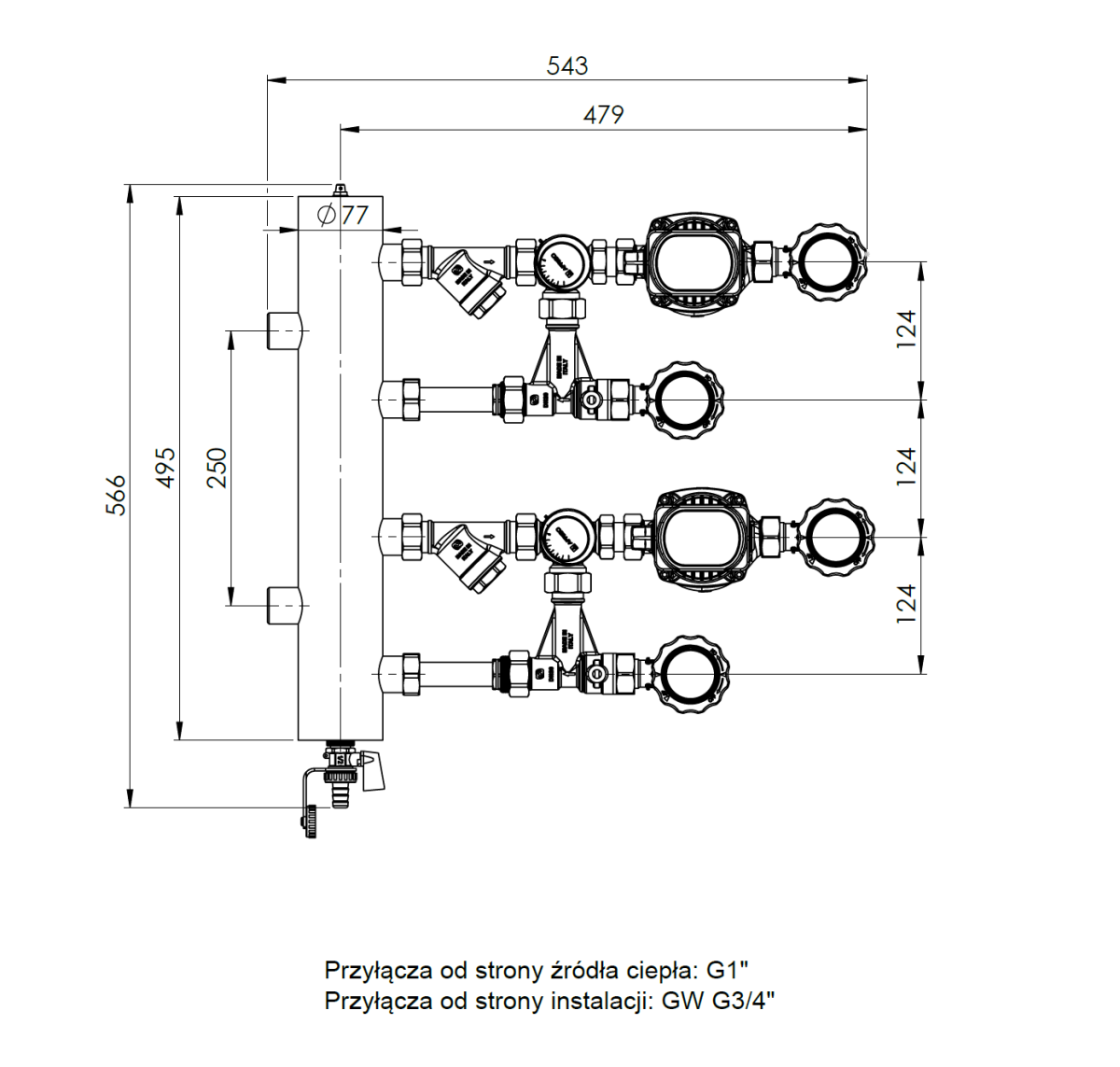

Размеры (мм)

9096620 Смесительный набор с гидрострелкой BPS 966 AP, два контура с поворотным клапаном ARV 362 Vario ProClick, насос AFRISO APH 15-7/130 - Размеры AFRISO 1
