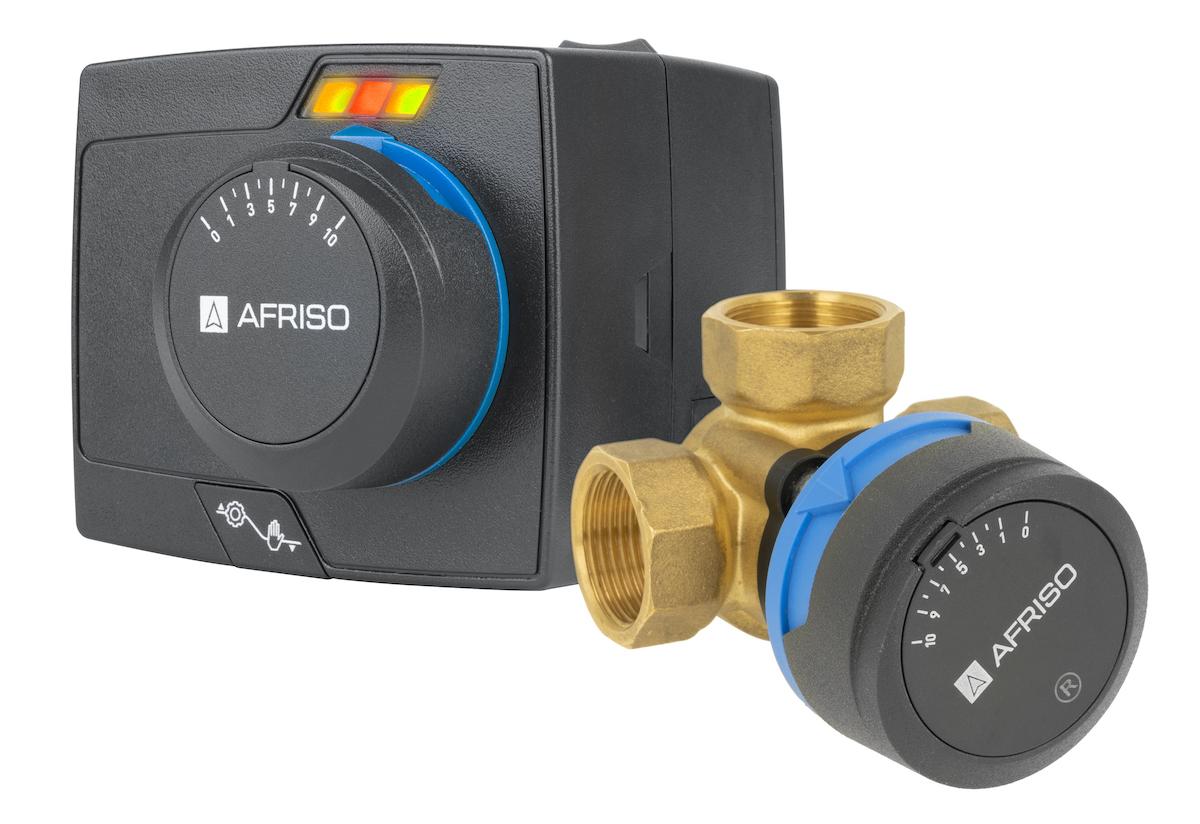

Управляющий набор ProClick: 3-ходовой поворотный смесительный клапан ARV 382 Vario ProClick, DN20, ВР3/4", Kvs 3,5-9 м³/ч + электрический привод ARM 343 ProClick

Цена по прейскуранту

180,50 €

Арт.-№

13 382 54

Группа скидок: A

Основные технические данные

  • DN
    20
  • Kvs
    3,5-9 м³/ч
  • Соединения
    ВР¾"
  • Давление теплоносителя
    max. 10 бар
Выберите смесительный клапан для вашей установки

Управляющий набор ProClick: 3-ходовой поворотный смесительный клапан ARV 382 Vario ProClick, DN20, ВР3/4", Kvs 3,5-9 м³/ч + электрический привод ARM 343 ProClick

Приложение

  • Клапан ARV Vario ProClick используется в системах отопления и охлаждения.
  • Обычно он устанавливается в качестве смесительного клапана на подаче системы.
  • Он смешивает потоки теплоносителя в нужных пропорциях для достижения необходимой температуры.

Описание

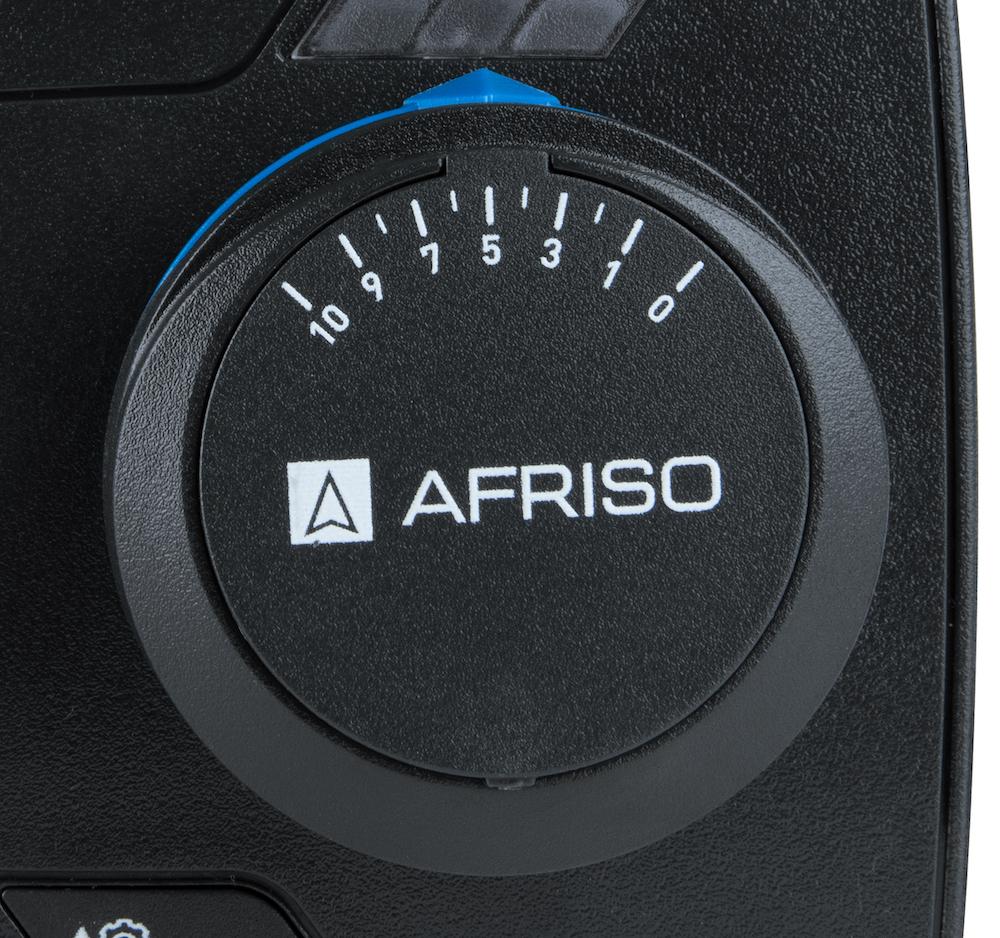

  • Оснащен электроприводом ARM ProClick, который в сочетании с подходящим 3-точечным регулятором автоматизирует работу клапана.

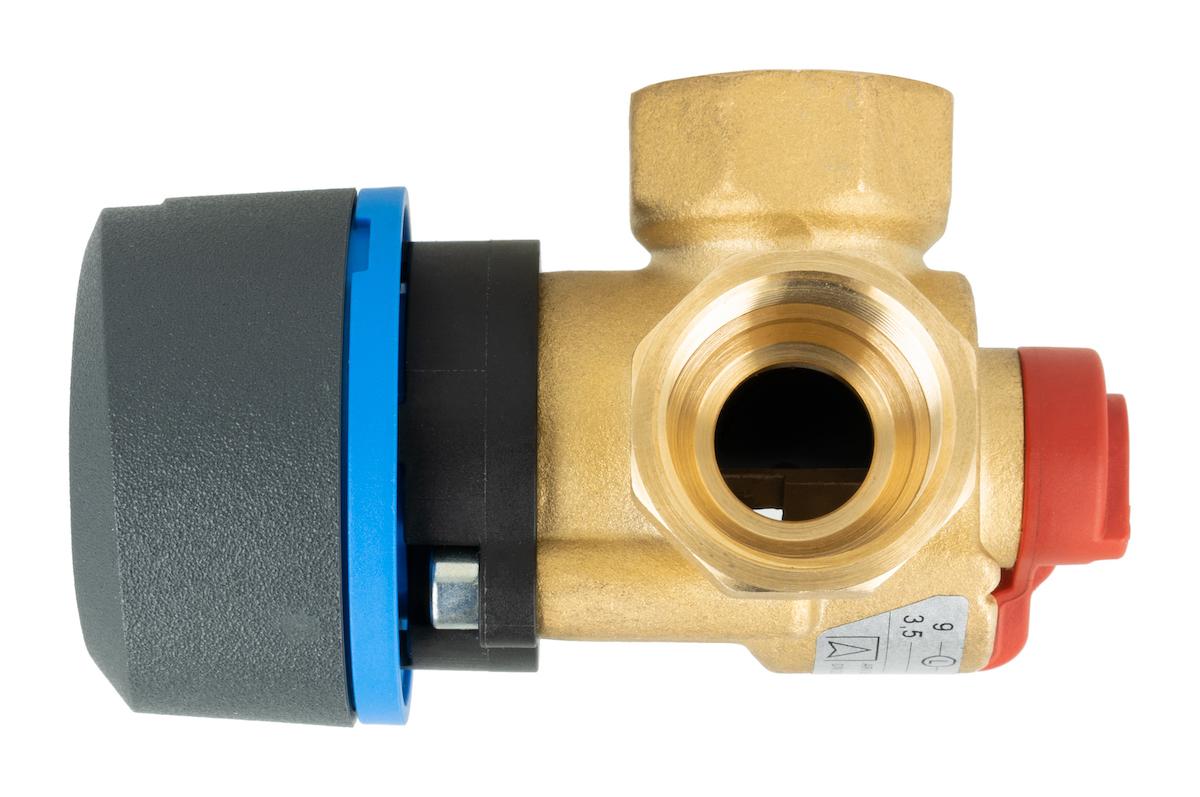

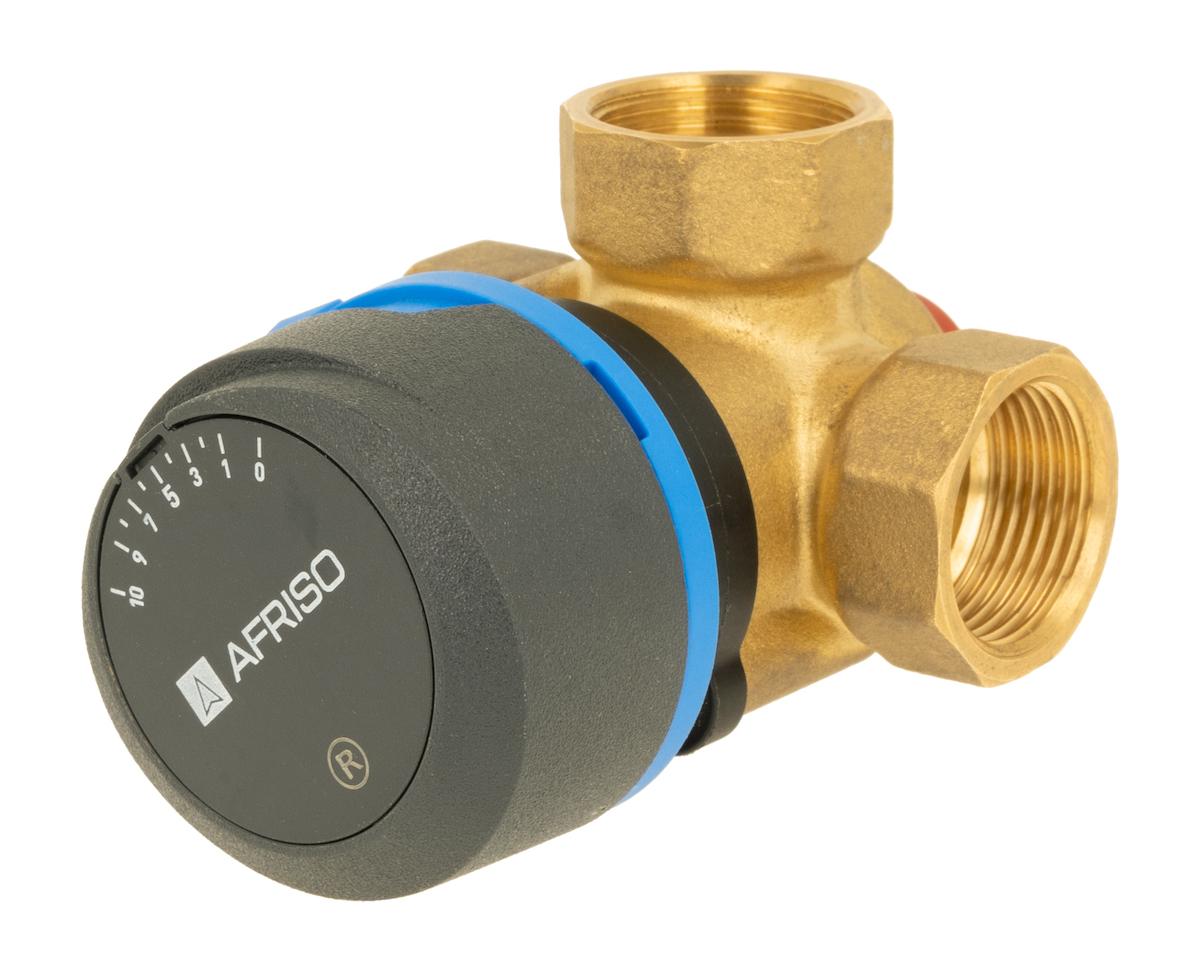

  • Корпус клапана изготовлен из латуни, с внутренней резьбой.

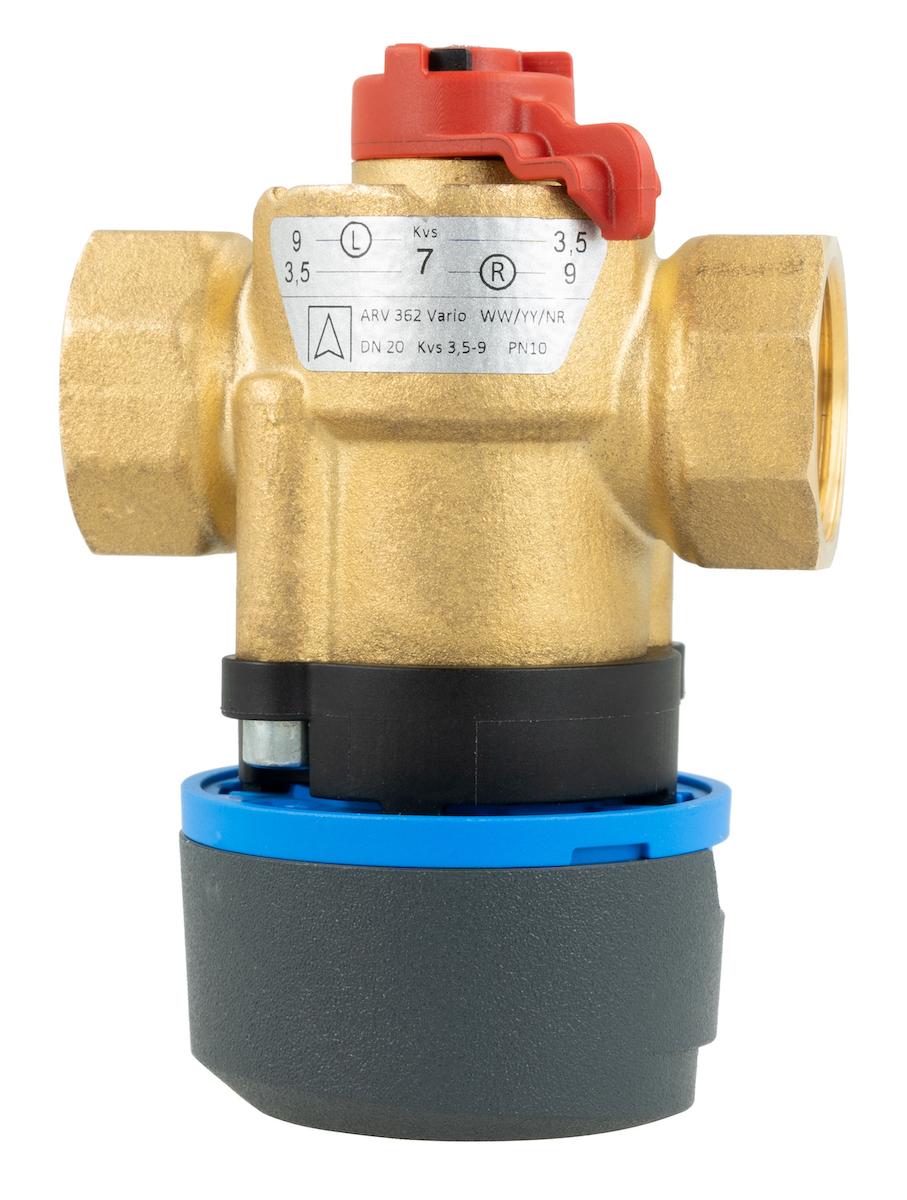

  • Функция Vario позволяет изменять настройку Kvs в диапазоне 3,5÷9 м³/ч.

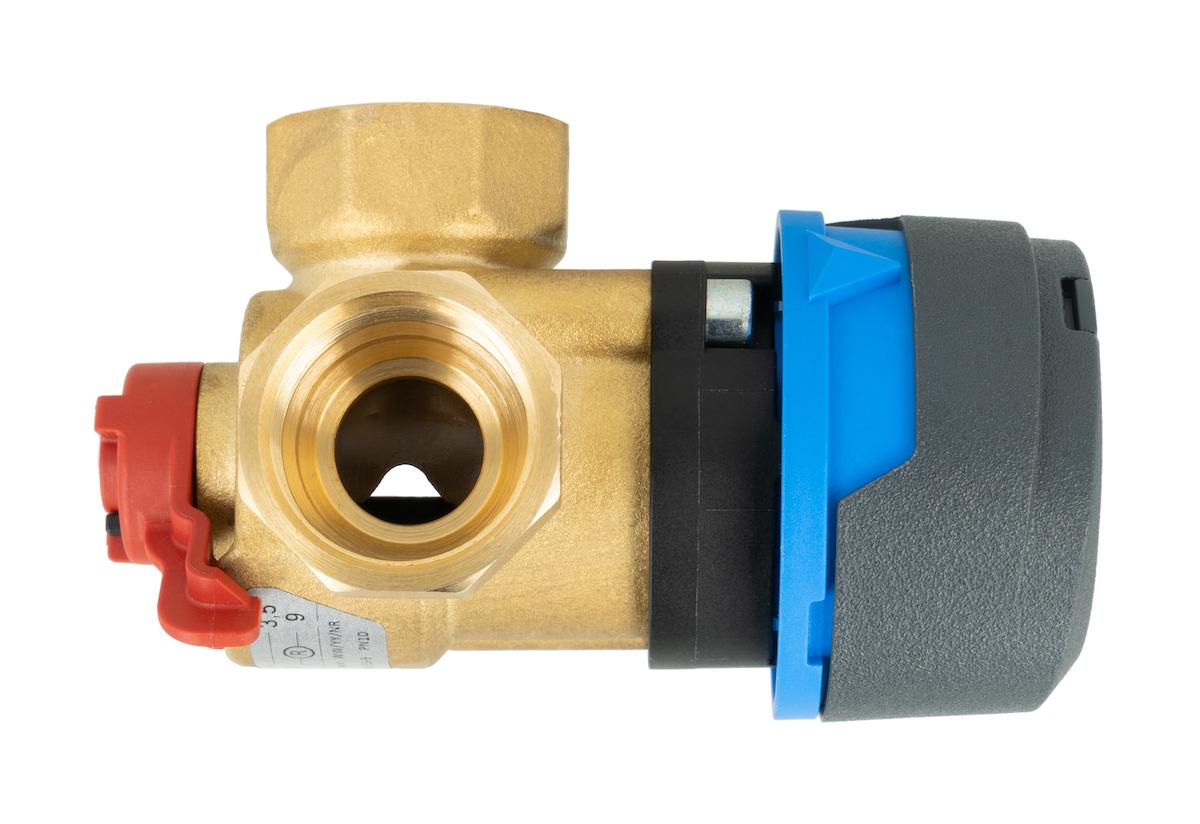

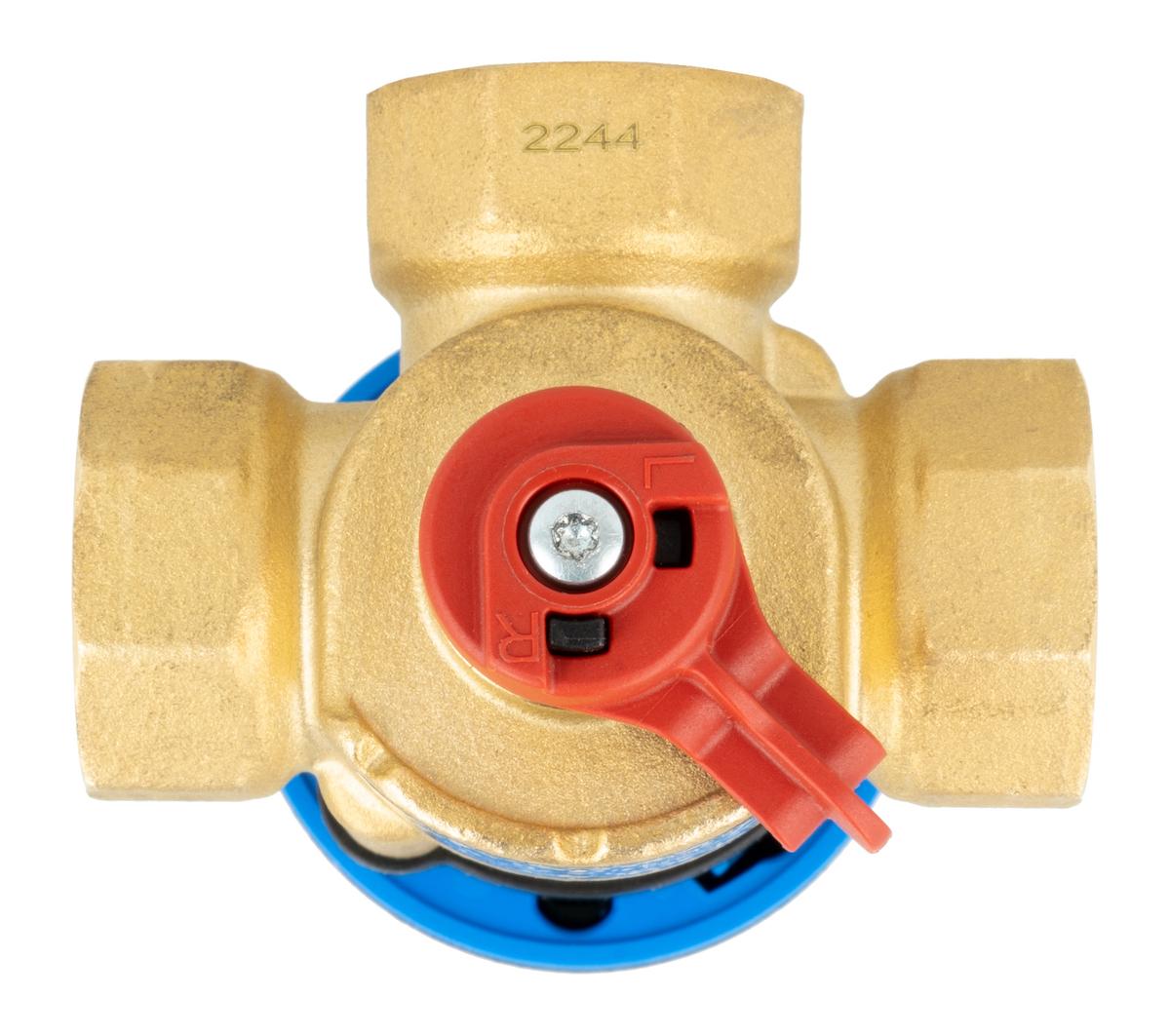

  • Изменение настройки Kvs с помощью соответствующего рычага.

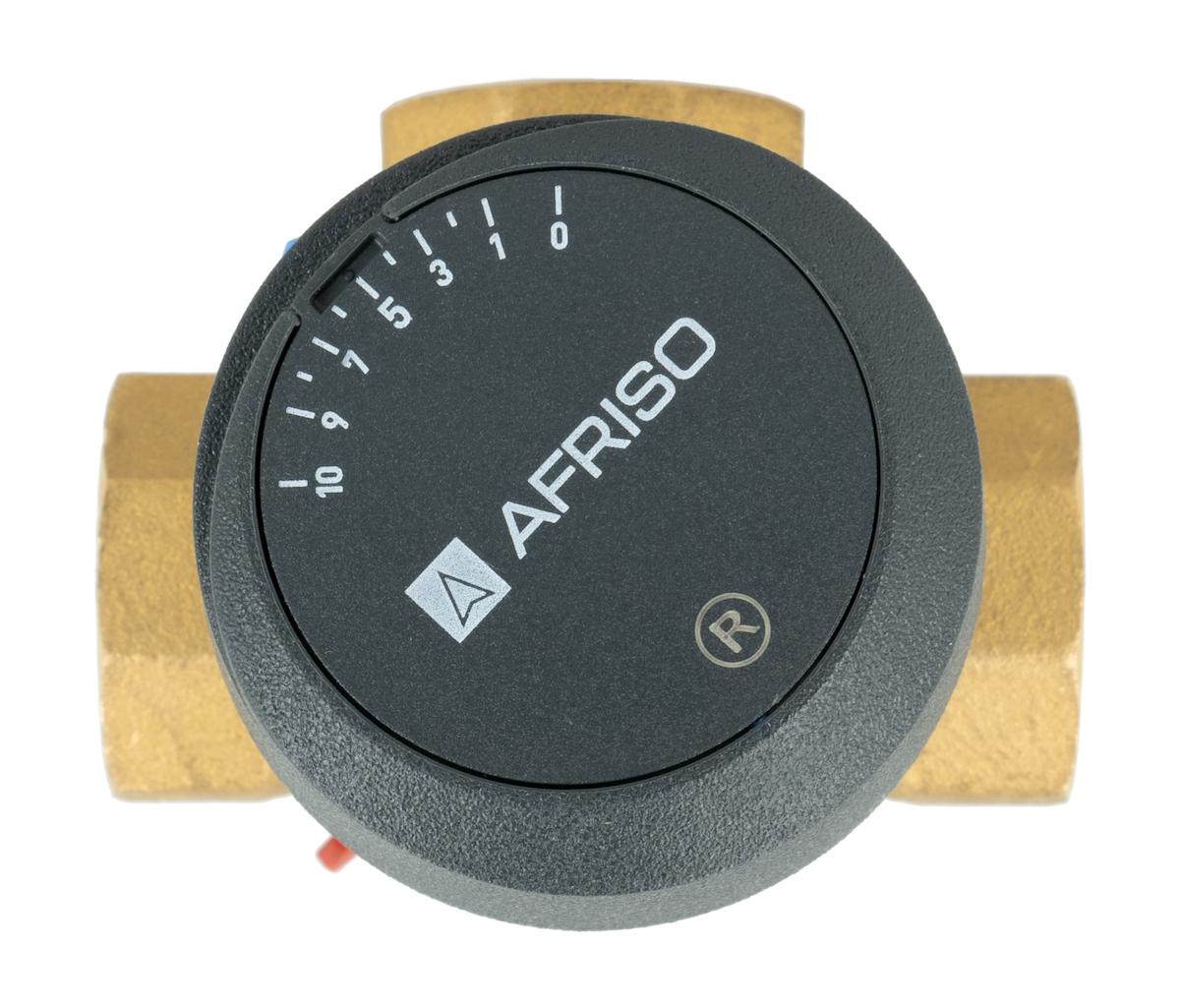

  • Удобная ручка с ограничителями угла поворота.
  • Диапазон поворота привода - 90 градусов.
  • Восьмиугольные соединения клапана для удобства монтажа.

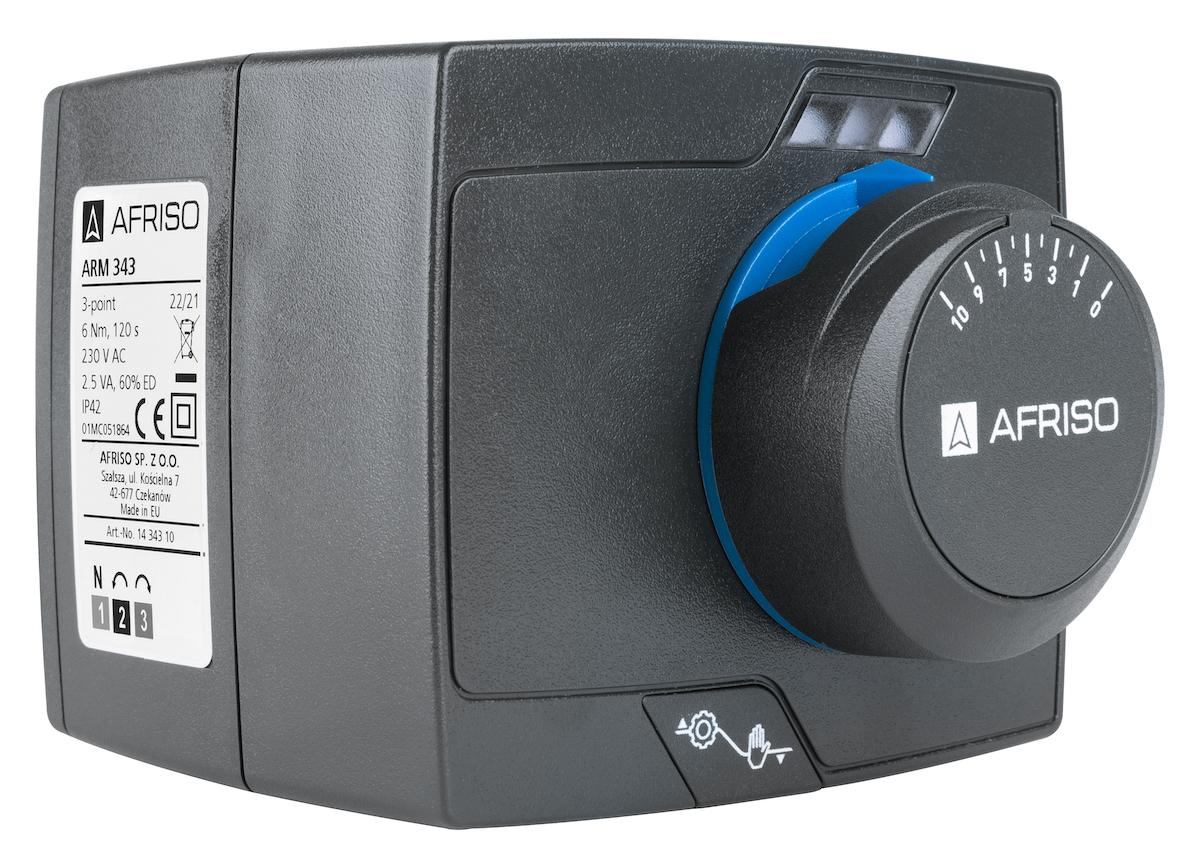

  • Светодиодные индикаторы привода ARM ProClick указывают текущее направление вращения золотника клапана.

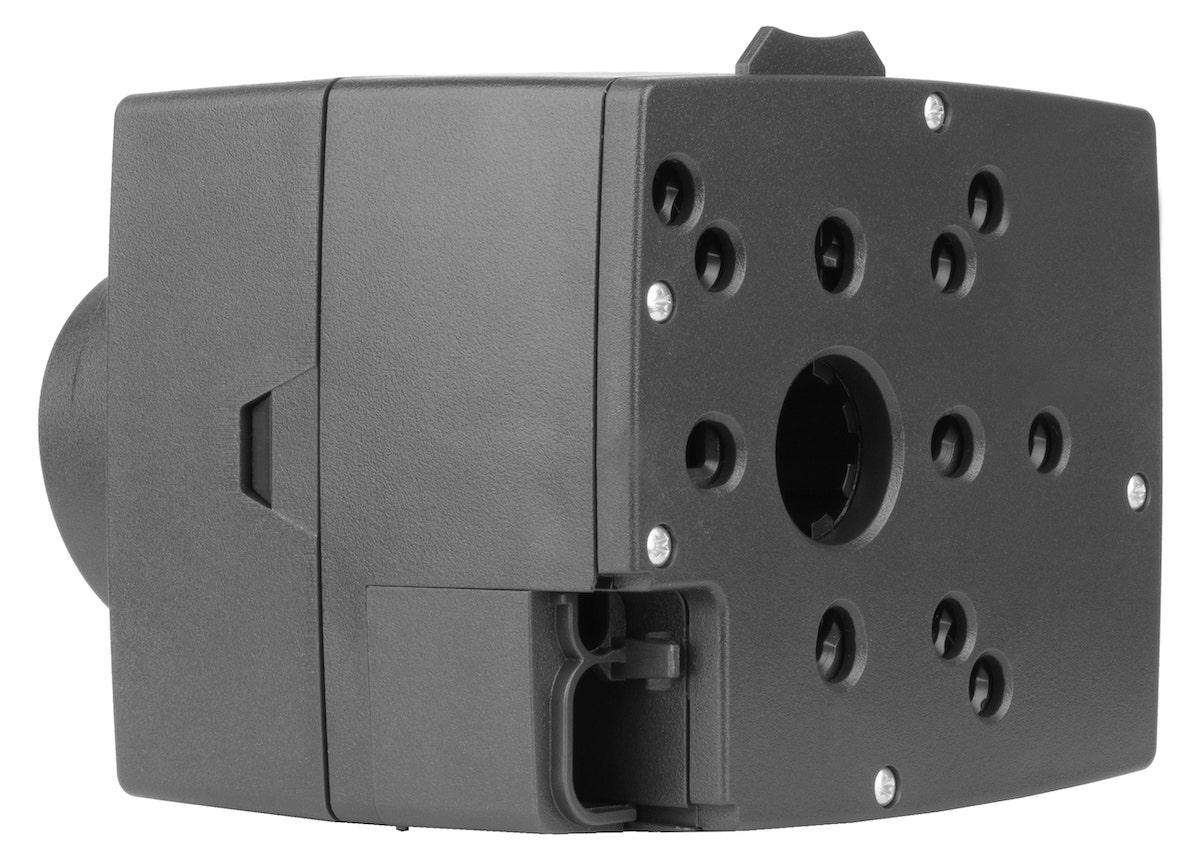

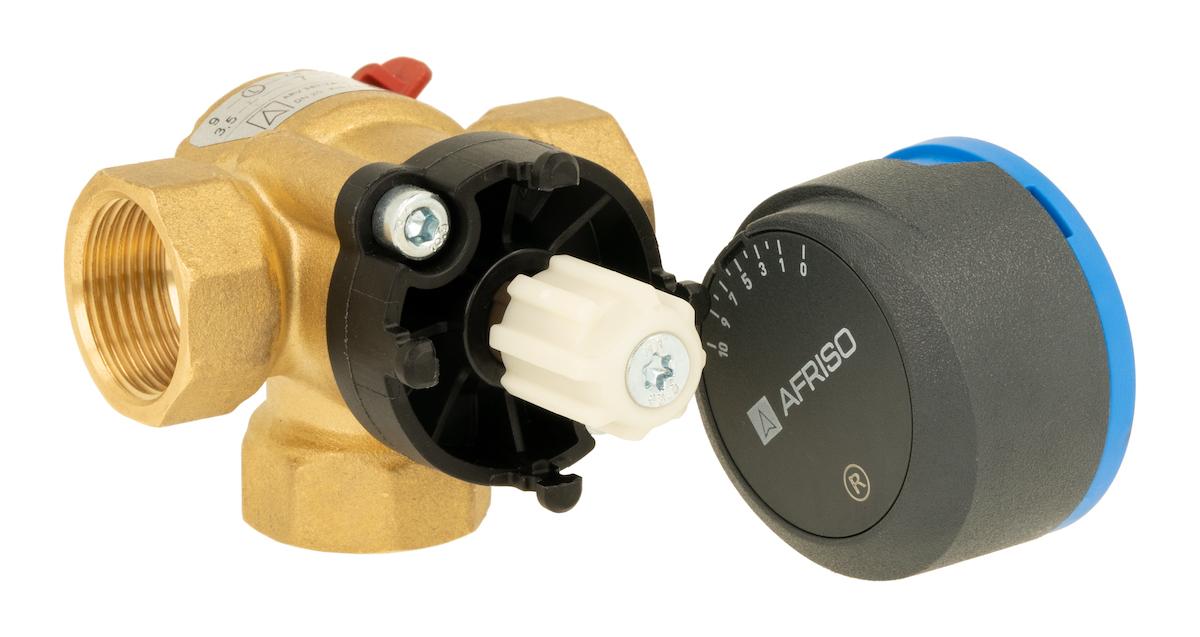

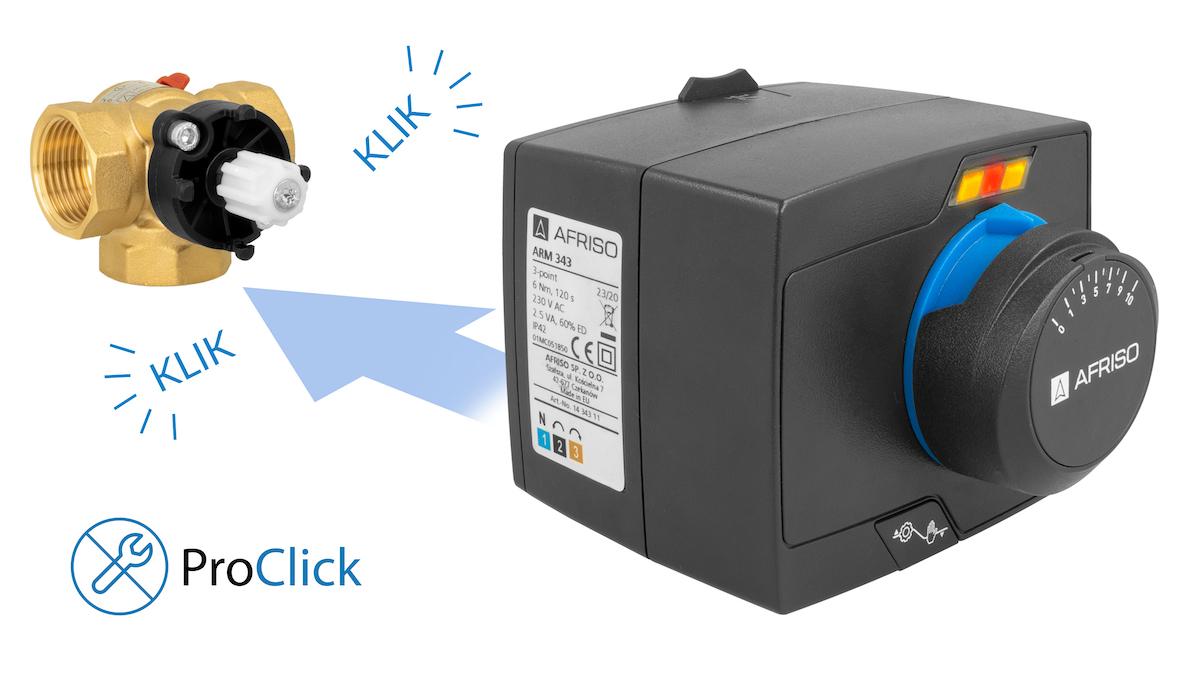

  • Устройства, оснащенные системой ProClick, позволяют осуществлять прямой монтаж привода на клапан без дополнительных инструментов.

Товары для доставки

  • Поворотный смесительный клапан ARV 382 Vario ProClick.
  • Электрический привод ARM 343 ProClick.

Технические данные

  • DN
    20
  • Kvs
    3,5-9 м³/ч
  • Соединения
    ВР¾"
  • Давление теплоносителя
    max. 10 бар
  • Температура теплоносителя
    max. 95°C
  • Теплоноситель
    вода, смесь воды и гликоля с максимальной концентрацией 50%

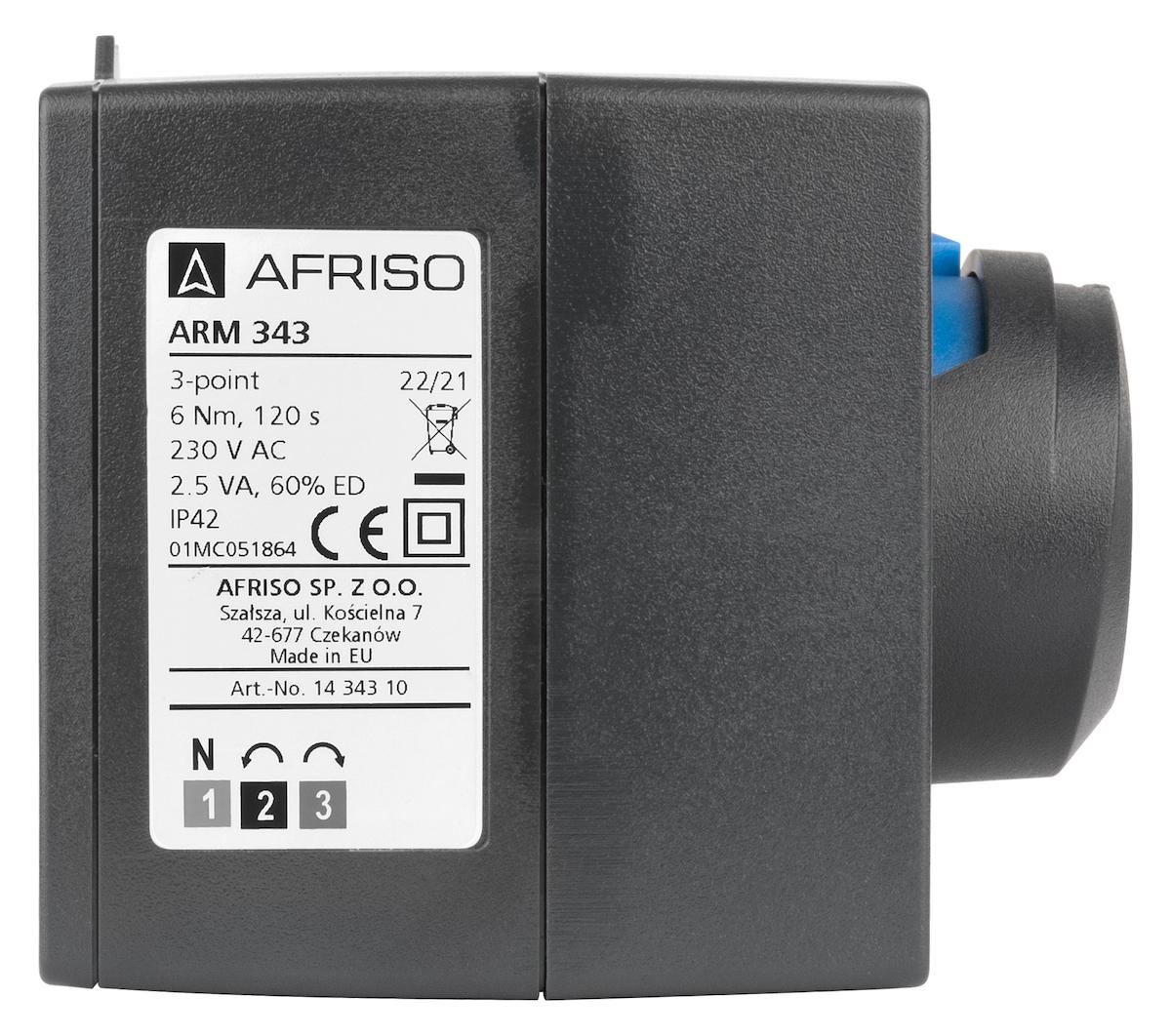

  • Контрольный сигнал
    3-точечный
  • Время поворота на 90°
    120 секунд
  • Напряжение питания
    230 В AC
  • Крутящий момент
    6 Нм
  • Электрический кабель
    2 м

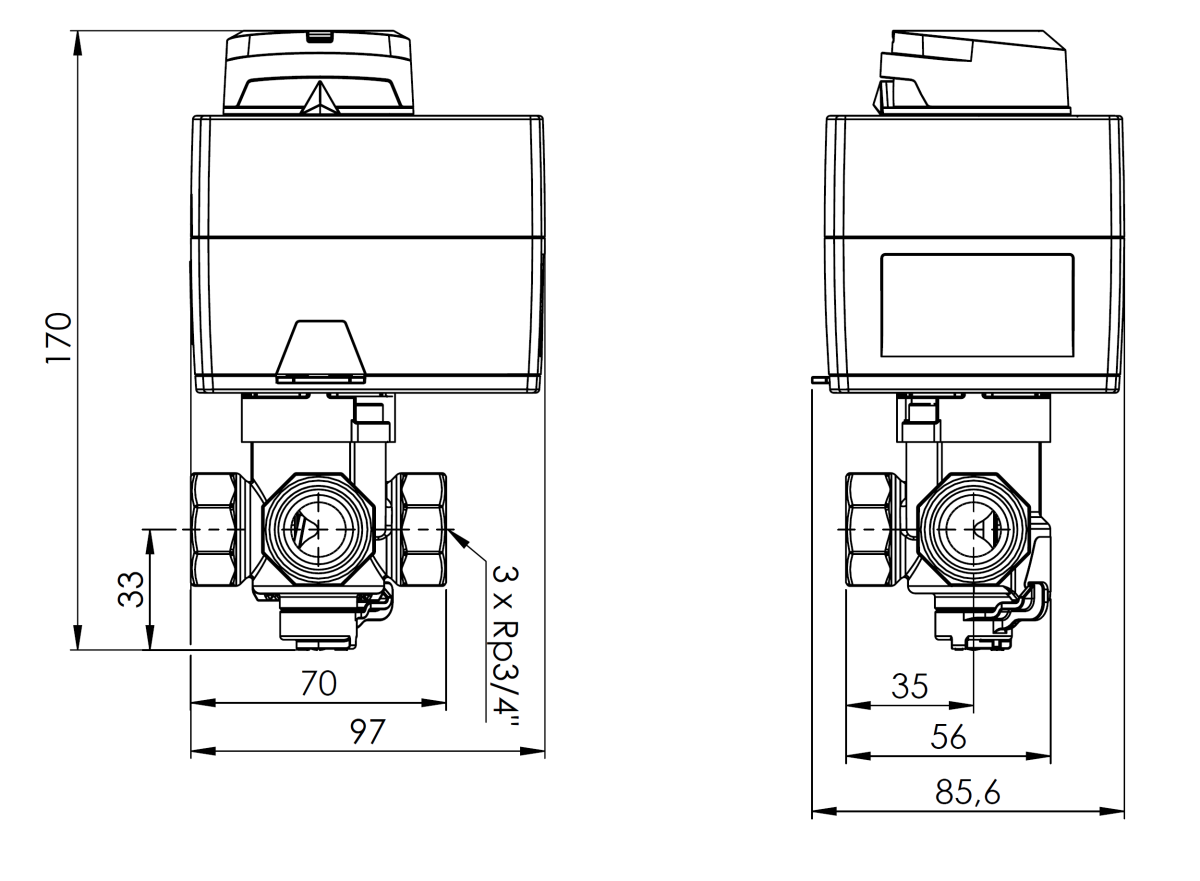

Размеры (мм)

1338254 Управляющий набор ProClick: 3-ходовой поворотный смесительный клапан ARV 382 Vario ProClick, DN20, ВР3/4", Kvs 3,5-9 м³/ч + электрический привод ARM 343 ProClick - Размеры AFRISO 1

Документация

Инструкции www

ARM ProClick электрические приводы [RU] PDF (1.43 MB)
ARV Vario ProClick 3-ходовые поворотные смесительные клапаны [RU] PDF (2.03 MB)

Файлы Cad 2D www

DXF (34.60 MB)
PDF (0.16 MB)

Файлы Cad 3D www

ZIP (19.71 MB)
PDF (3.22 MB)
