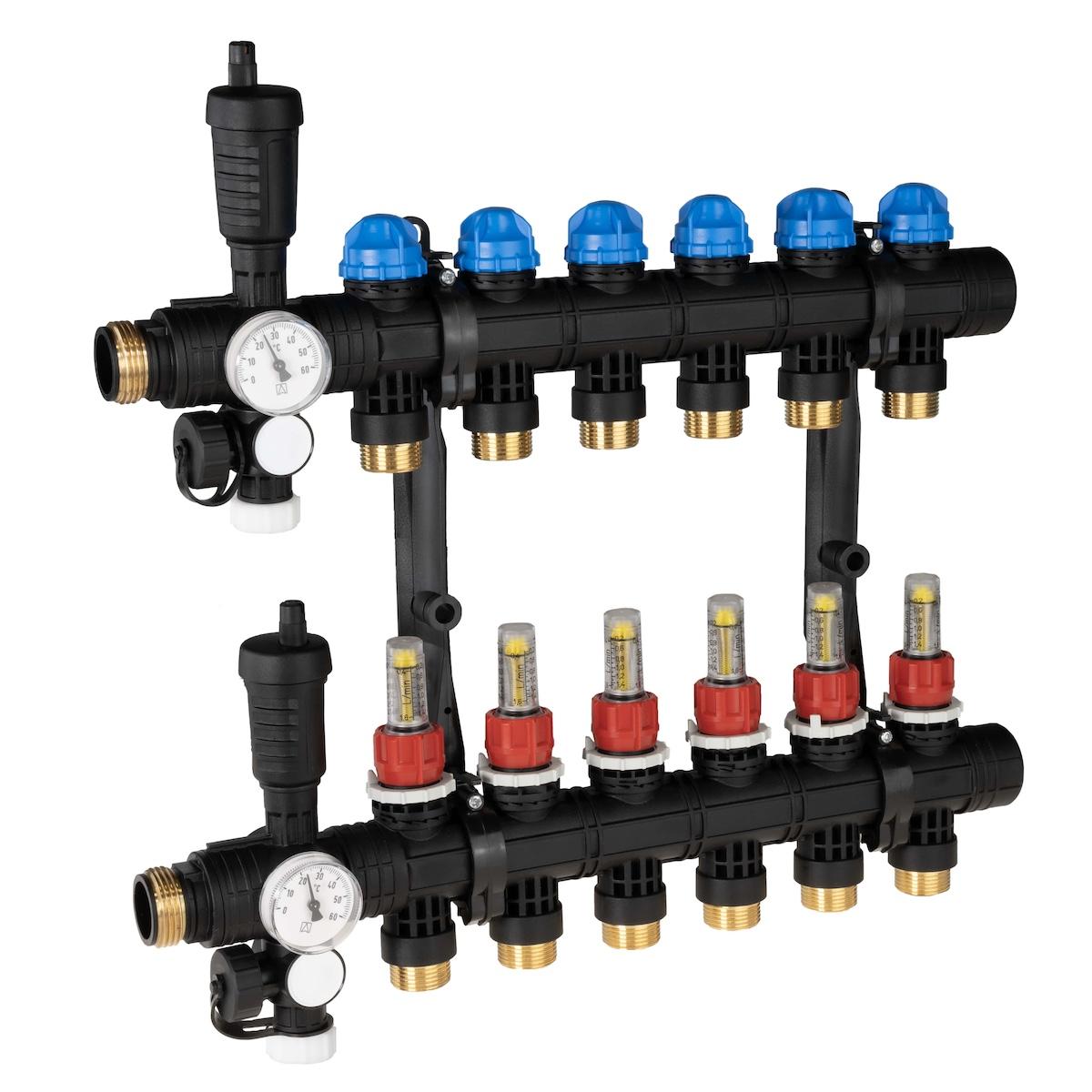

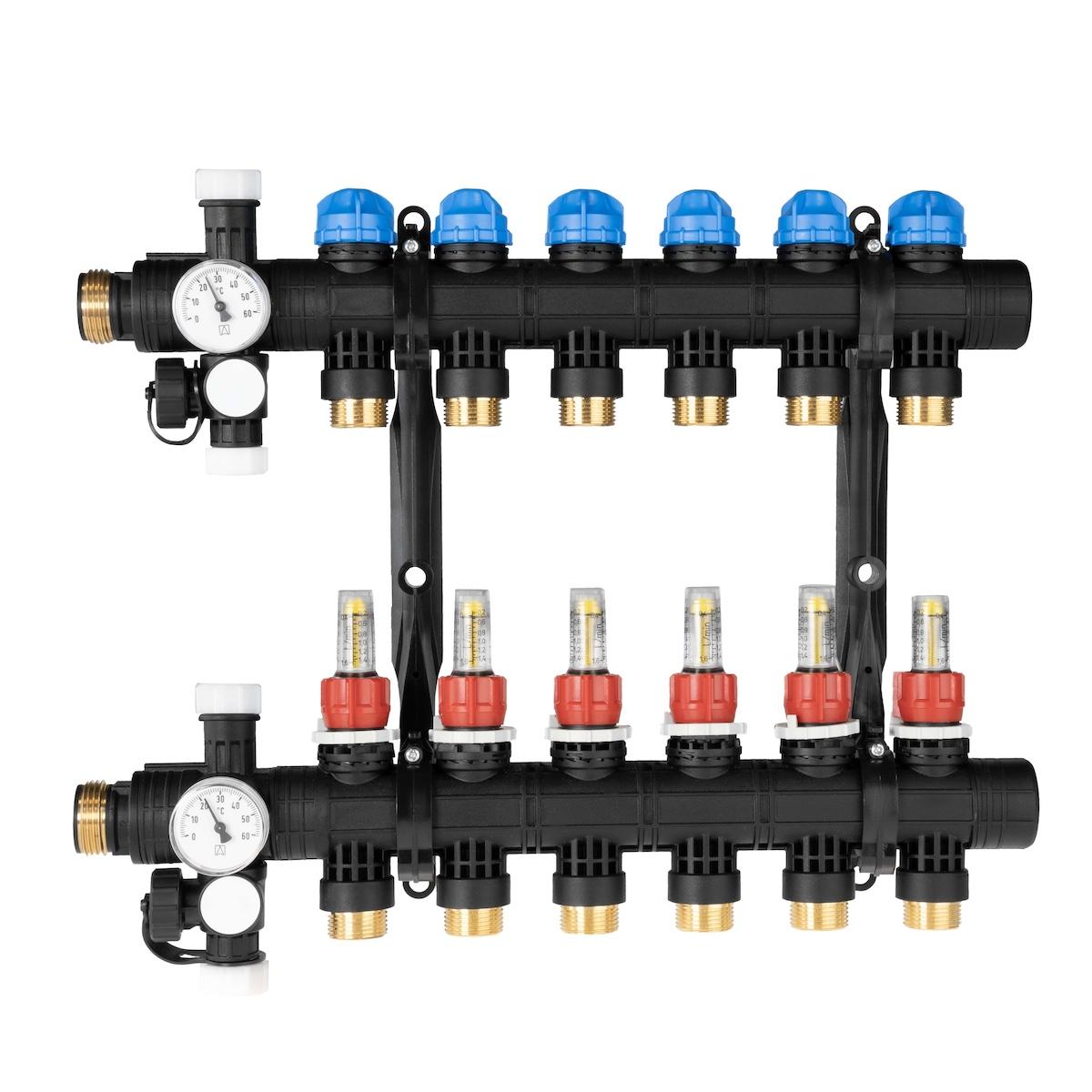

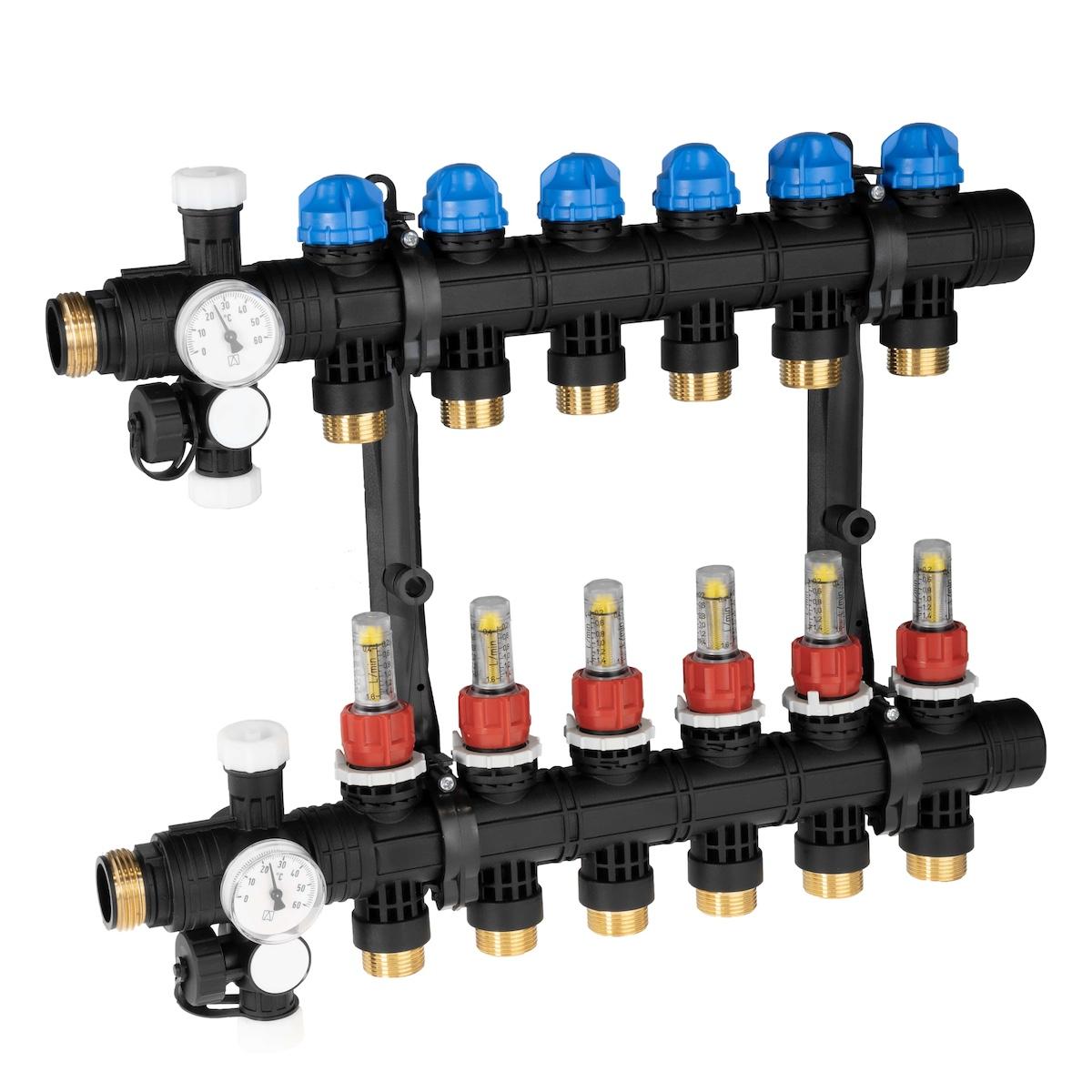

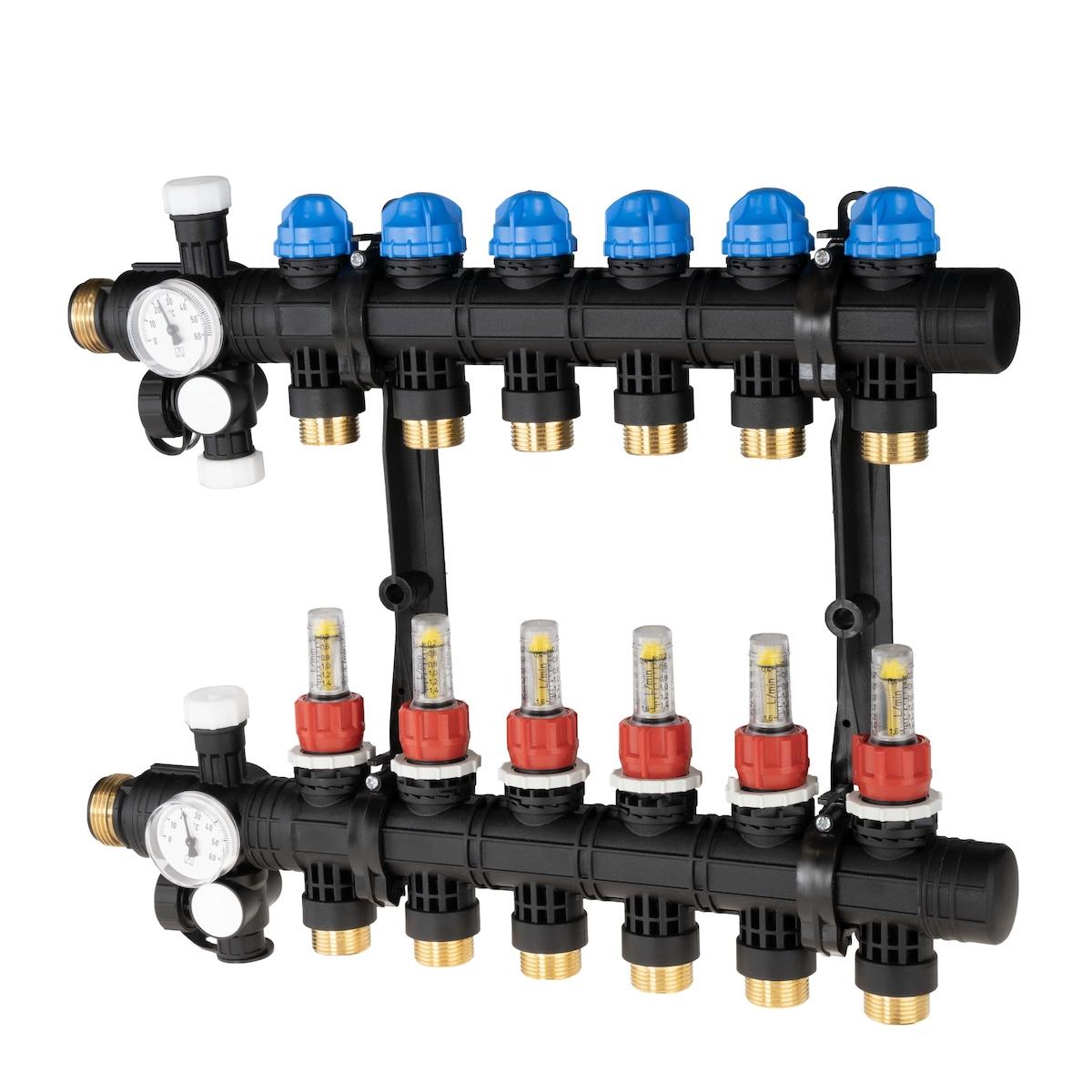

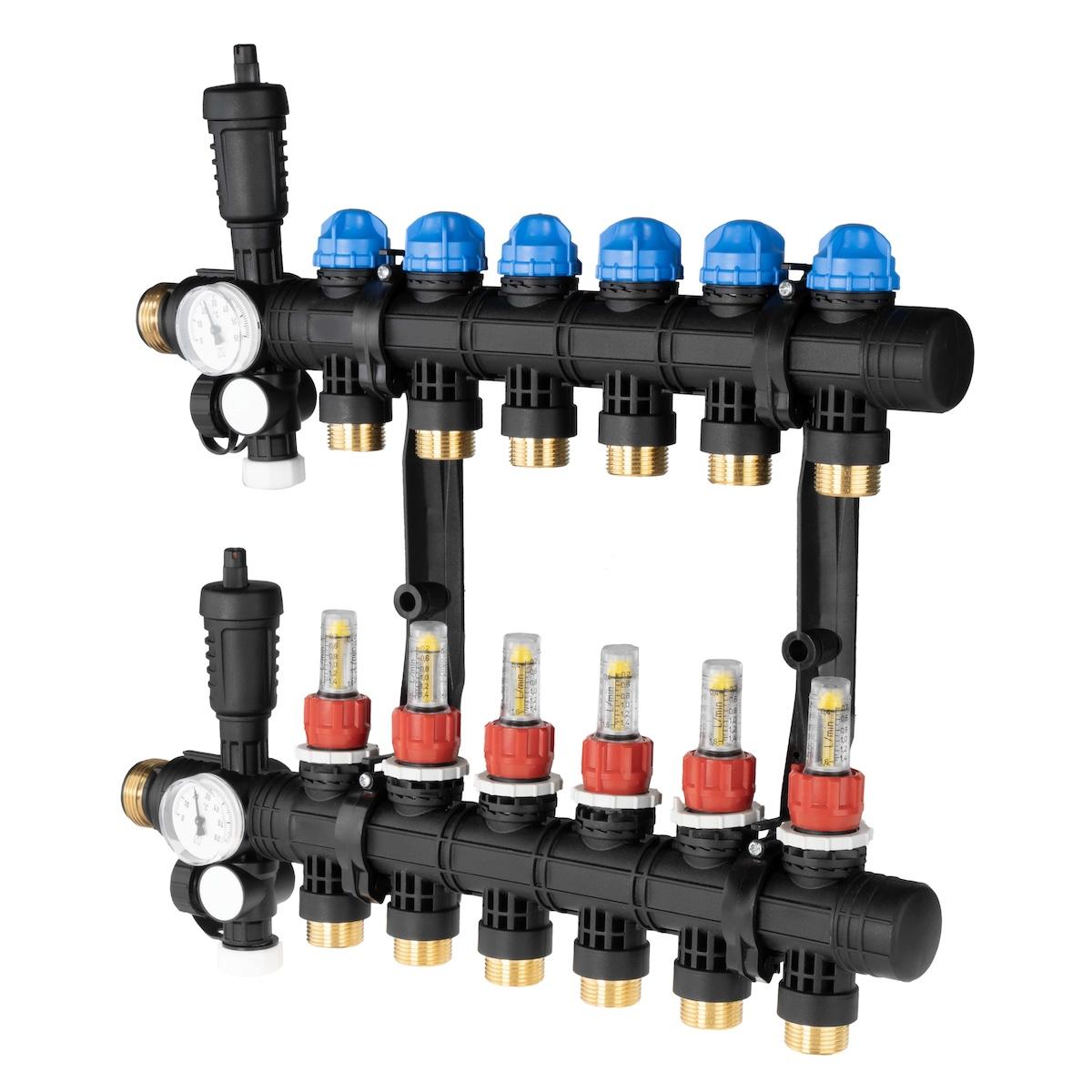

ProCalida EF1 на 6 контуров отопления, ротаметры 0,2÷1,6 л/мин

Цена по прейскуранту

282,30 €

Арт.-№

81 366

Группа скидок: A

Основные технические данные

  • Количество контуров
    6
  • Соединения коллектора
    НРП1"
  • Подключения контуров отопления
    ¾" с коническим уплотнением (евроконус)
  • Соединения термоэлектрических приводов
    M30x1,5

ProCalida EF1 на 6 контуров отопления, ротаметры 0,2÷1,6 л/мин

Приложение

  • Используется в системах поверхностного отопления или охлаждения.
  • Монтируется в шкаф, расположенный в стене/на стене здания или под потолком в потолочных системах.
  • Распределяет тепло/холод от источника по отдельным контурам поверхностной системы.
  • Регулирует поток теплоносителя в каждом контуре.

Описание

  • Изготовлен из полиамида PA66.
  • Балки предварительно закреплены на держателях.
  • Подающая балка оснащена ротаметрами с диапазоном регулирования расхода 0,2-1,6 л/мин.
  • Обратная балка оснащена гайками клапанов для ручного перекрытия потока в данном контуре.
  • Полиамидные колена позволяют подключать систему снизу.
  • Балки оснащены клапанами для заполнения, слива и промывки системы.
  • Термометры на каждой балке позволяют контролировать температуру подачи и возврата.
  • Ручной воздухоотводчик на каждой балке позволяет удалять воздух из системы. Ручные воздухоотводчики могут быть заменены полиамидными автоматическими воздухоотводчиками, которые входят в комплект поставки.
  • Термоэлектрические приводы (например, TSA-01) могут быть установлены на запорные клапаны на обратной балке и подключены к системе управления зонами (например, FloorControl, CosiTherm), что позволяет устанавливать разные температуры в каждой зоне.

Товары для доставки

  • Плоские прокладки для присоединения системы.
  • Запасные уплотнительные кольца для соединения модулей коллектора.
  • Наклейки для маркировки петель.
  • Шланг для вывода воздуха.
  • Полиамидные автоматические воздухоотводчики с ключом.

Технические данные

  • Количество контуров
    6
  • Соединения коллектора
    НРП1"
  • Подключения контуров отопления
    ¾" с коническим уплотнением (евроконус)
  • Соединения термоэлектрических приводов
    M30x1,5
  • Межосевое расстояние между основными соединениями
    220 мм
  • Диапазон регулировки потока теплоносителя
    0,2÷1,6 л/мин
  • Давление теплоносителя
    max. 6 бар
  • Температура теплоносителя
    max. 90°C при 3 бар, max. 60°C при 6 бар
  • Теплоноситель
    вода, смесь воды и гликоля с максимальной концентрацией 50%

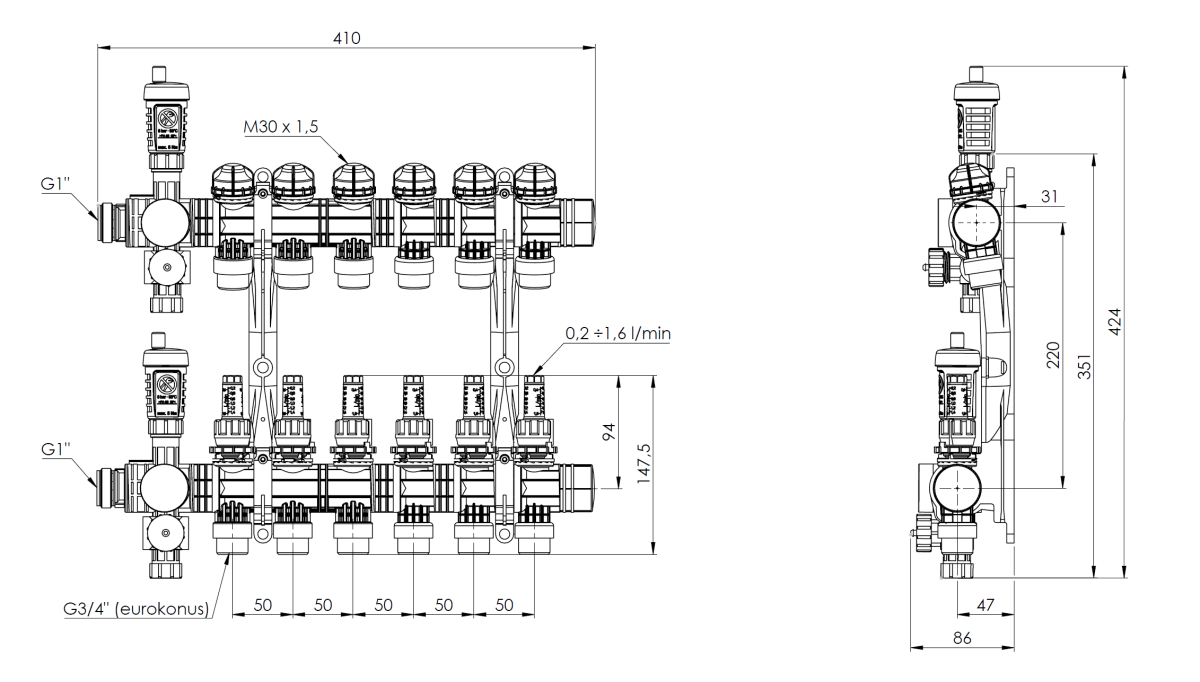

Размеры (мм)
