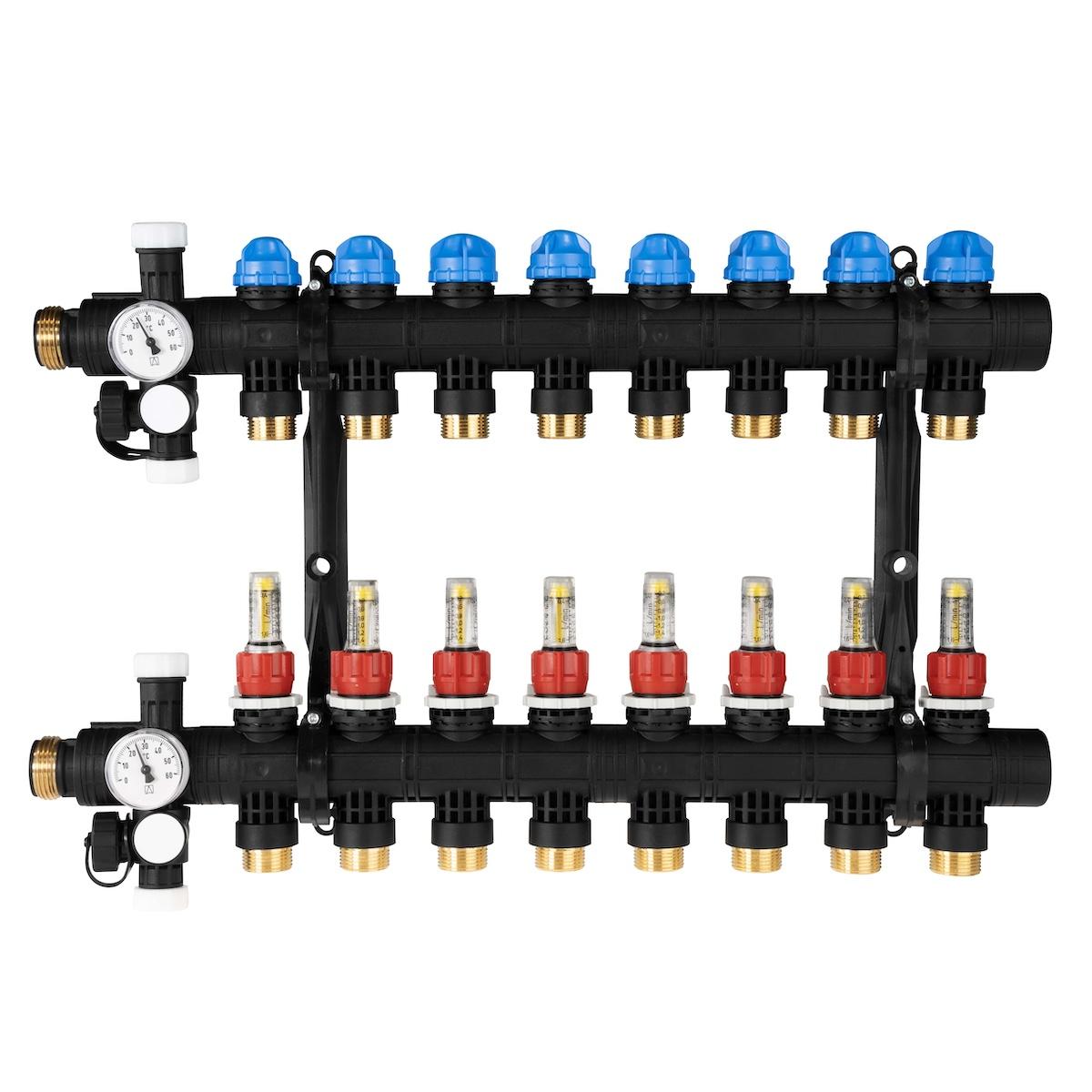

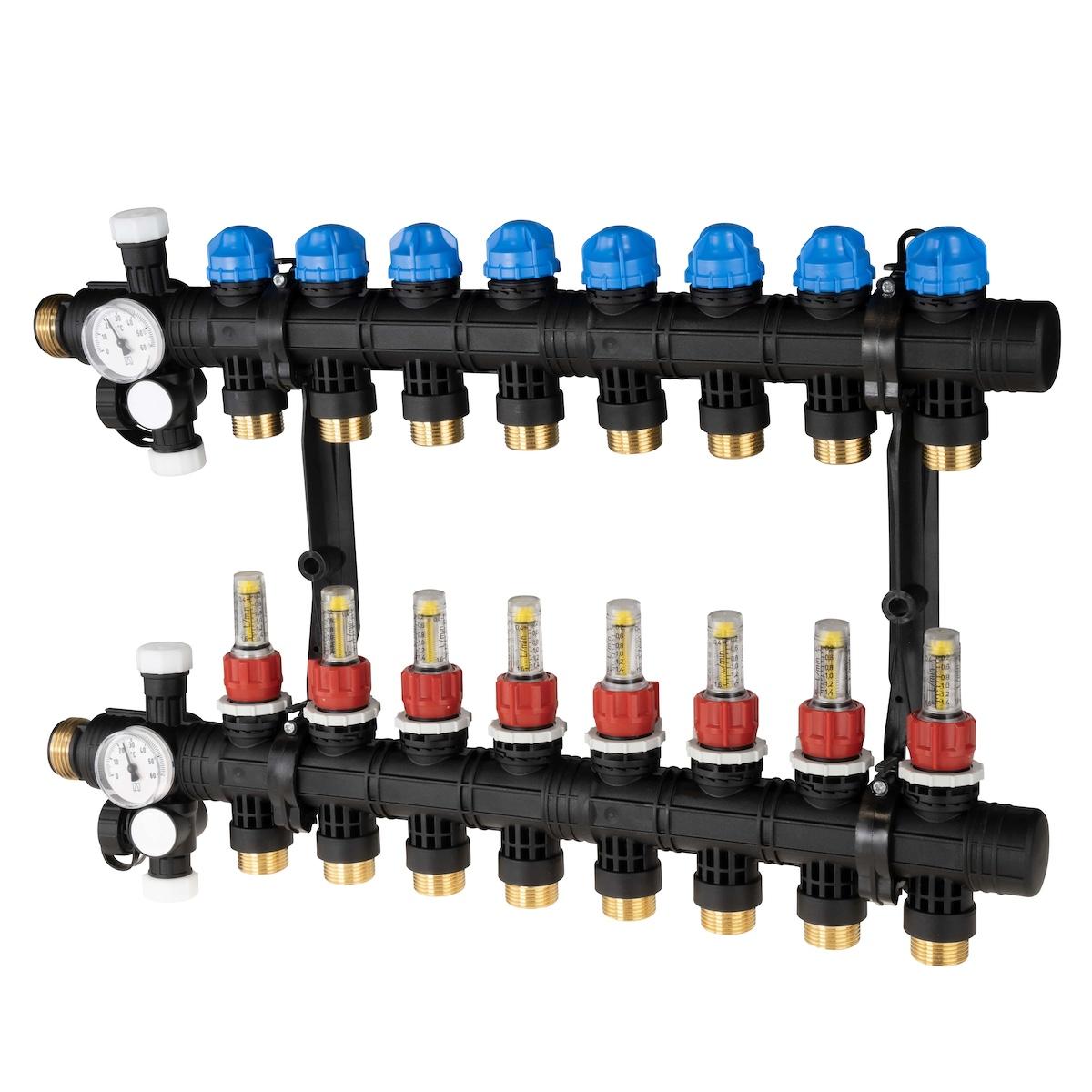

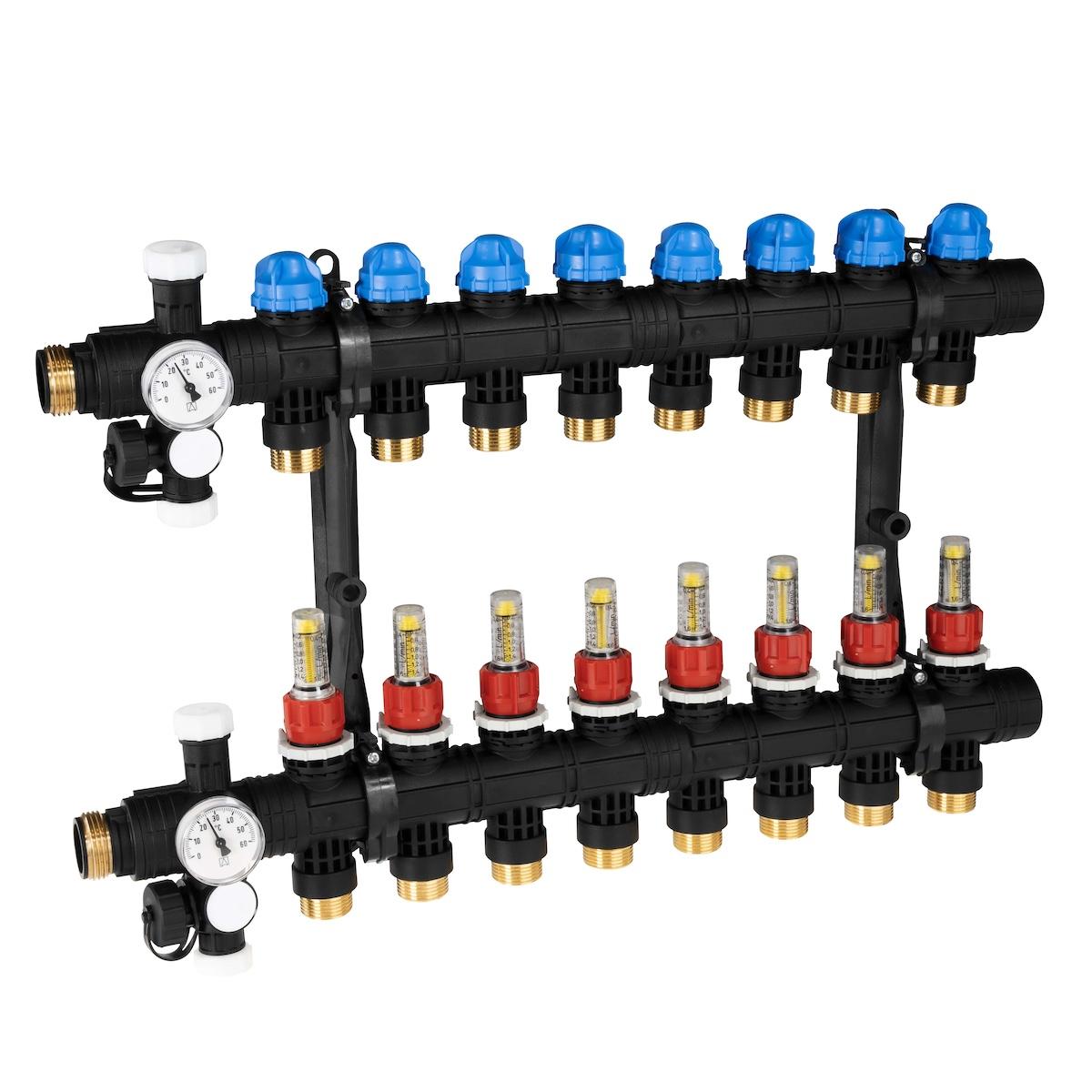

ProCalida EF1 на 8 контуров отопления, ротаметры 0,2÷1,6 л/мин
Приложение
Используется в системах поверхностного отопления или охлаждения.
Монтируется в шкаф, расположенный в стене/на стене здания или под потолком в потолочных системах.
Распределяет тепло/холод от источника по отдельным контурам поверхностной системы.
Регулирует поток теплоносителя в каждом контуре.
Описание
Изготовлен из полиамида PA66.
Балки предварительно закреплены на держателях.
Подающая балка оснащена ротаметрами с диапазоном регулирования расхода 0,2-1,6 л/мин.
Обратная балка оснащена гайками клапанов для ручного перекрытия потока в данном контуре.
Полиамидные колена позволяют подключать систему снизу.
Балки оснащены клапанами для заполнения, слива и промывки системы.
Термометры на каждой балке позволяют контролировать температуру подачи и возврата.

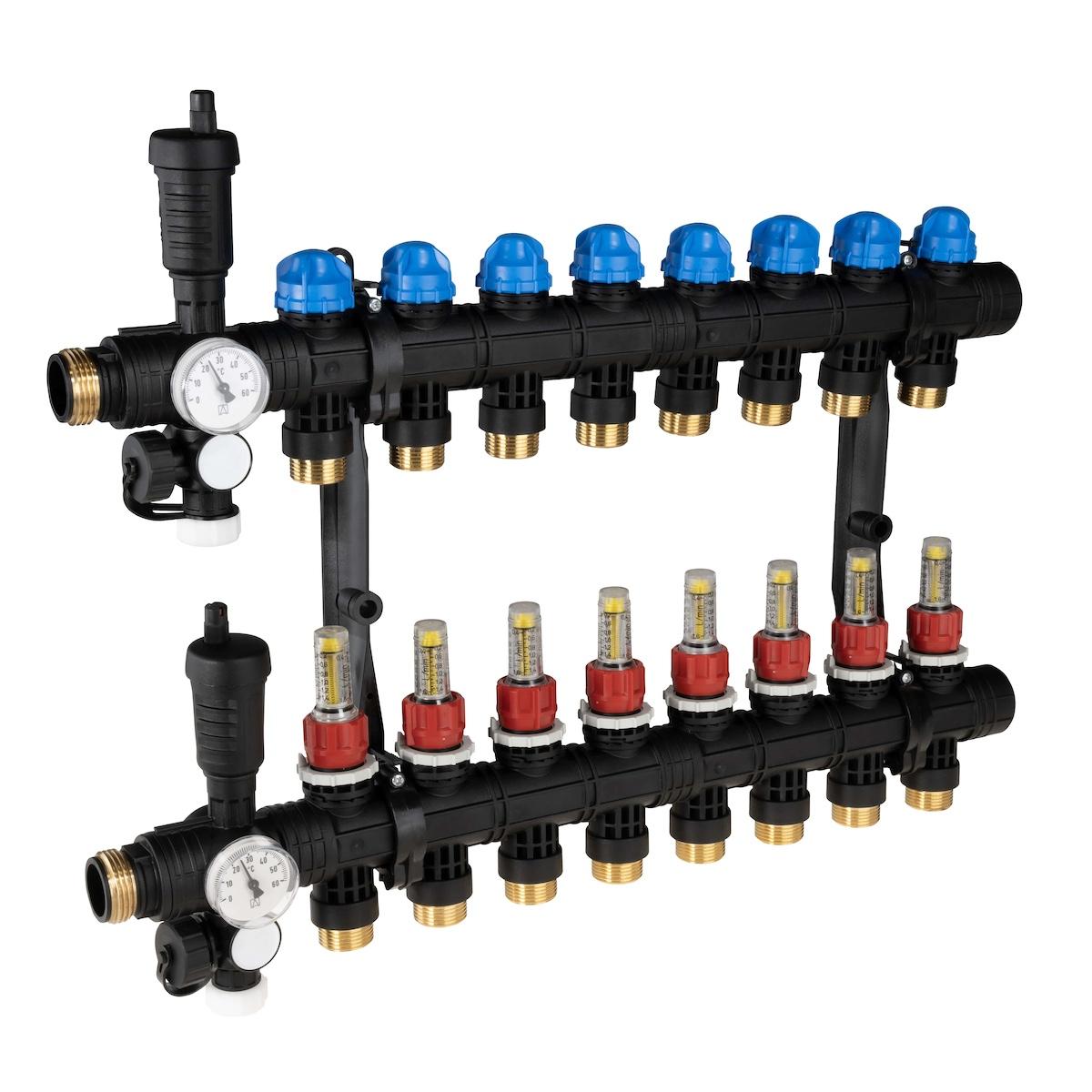

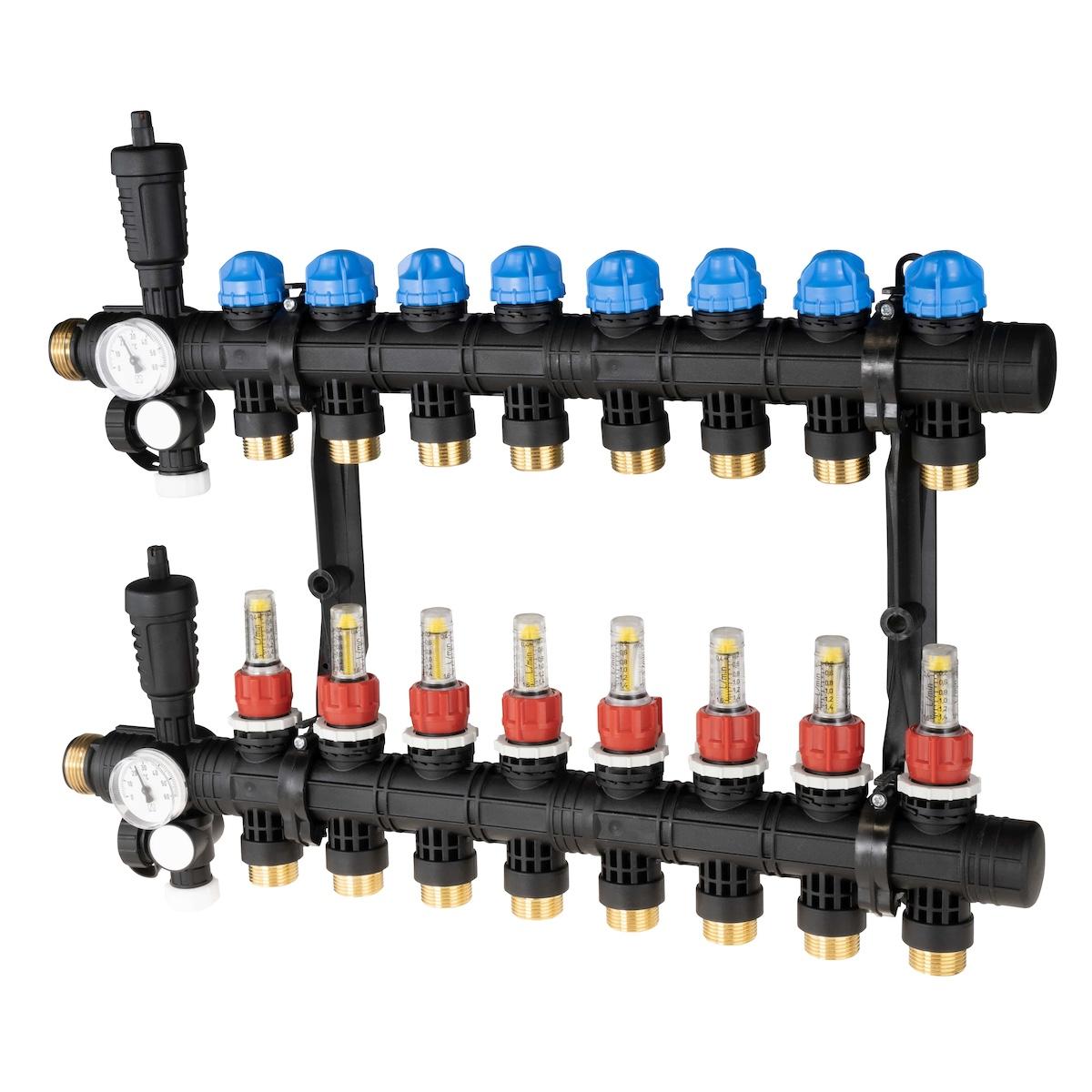

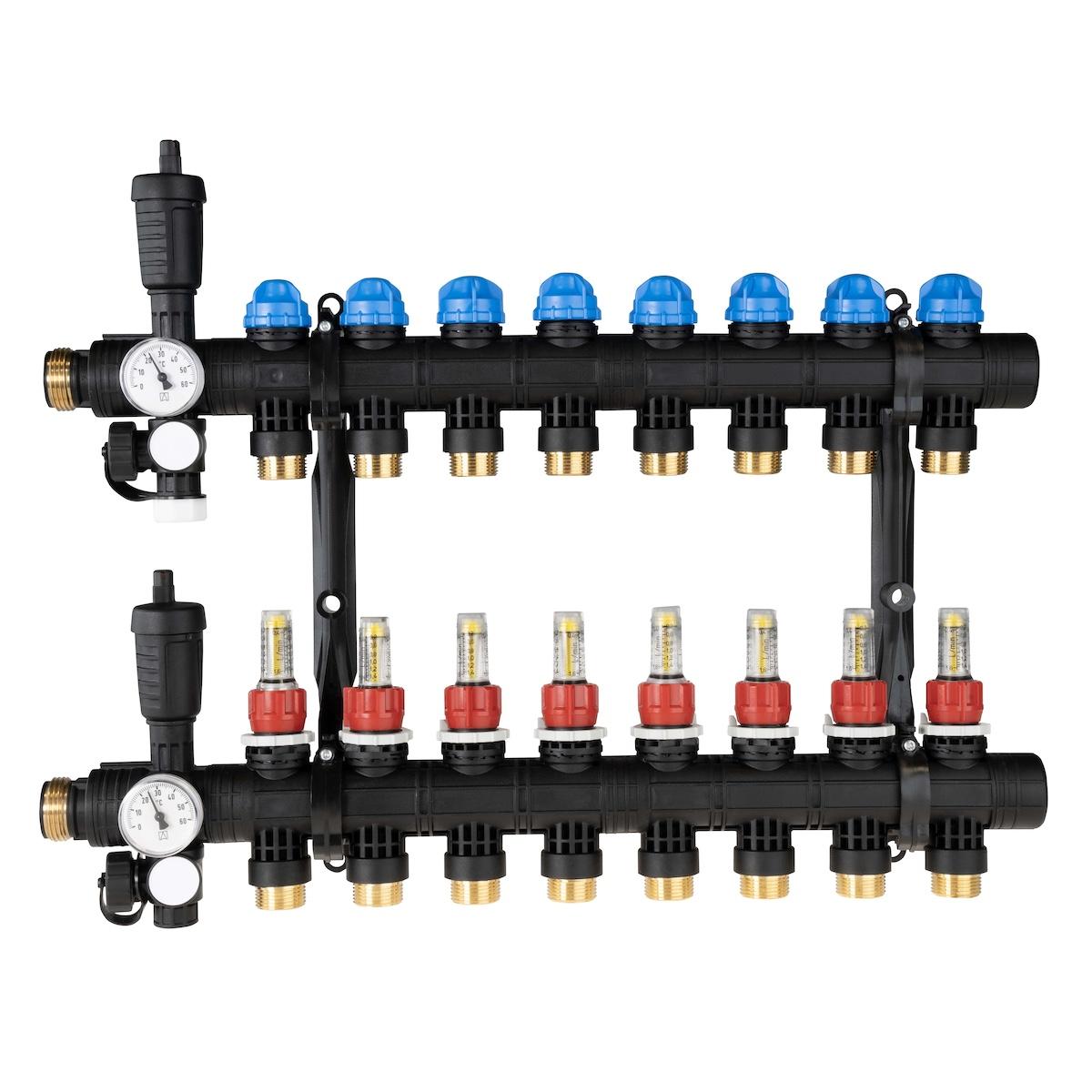

Ручной воздухоотводчик на каждой балке позволяет удалять воздух из системы. Ручные воздухоотводчики могут быть заменены полиамидными автоматическими воздухоотводчиками, которые входят в комплект поставки.
Термоэлектрические приводы (например, TSA-01) могут быть установлены на запорные клапаны на обратной балке и подключены к системе управления зонами (например, FloorControl, CosiTherm), что позволяет устанавливать разные температуры в каждой зоне.
Товары для доставки
Плоские прокладки для присоединения системы.
Запасные уплотнительные кольца для соединения модулей коллектора.
Наклейки для маркировки петель.
Шланг для вывода воздуха.
Полиамидные автоматические воздухоотводчики с ключом.
Технические данные
Количество контуров
8
Соединения коллектора
НРП1"
Подключения контуров отопления
¾" с коническим уплотнением (евроконус)
Соединения термоэлектрических приводов
M30x1,5

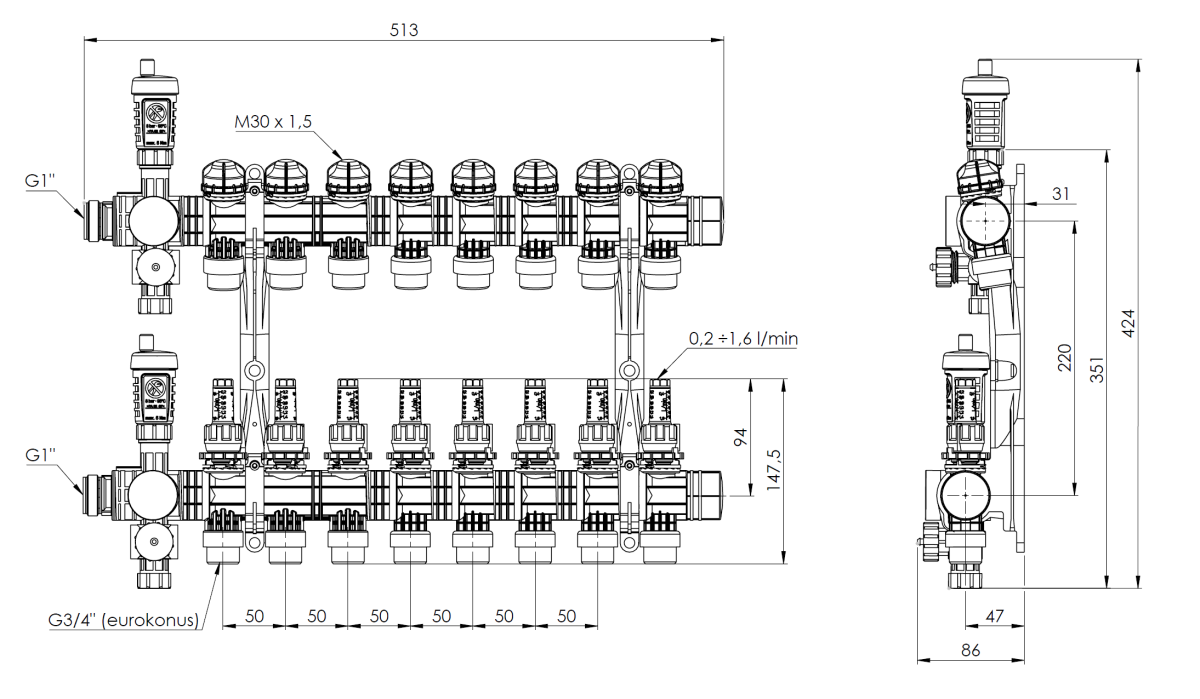

Межосевое расстояние между основными соединениями
220 мм
Диапазон регулировки потока теплоносителя
0,2÷1,6 л/мин
Давление теплоносителя
max. 6 бар
Температура теплоносителя
max. 90°C при 3 бар, max. 60°C при 6 бар
Теплоноситель
вода, смесь воды и гликоля с максимальной концентрацией 50%
