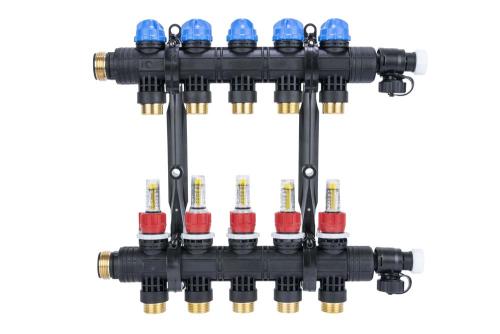

ProCalida EF1 K 5 отопительных контуров, НР1", 0,2÷1,6 л/мин
Приложение
Используется в системах поверхностного отопления или охлаждения.
Монтируется в шкаф, расположенный в стене/на стене здания или под потолком в потолочных системах.
Распределяет тепло/холод от источника к отдельным контурам поверхностной системы.
Регулирует поток теплоносителя в каждом контуре
Описание
Изготовлен из полиамида PA66.
Подающая балка оснащена ротаметром с диапазоном регулирования расхода 0,2-1,6 л/мин.
Обратная балка оснащена гайкой с клапаном для ручного перекрытия потока в заданном контуре.
Термоэлектрический привод (например, TSA-01) может быть установлен на запорный клапан на обратной балке и подключен к системе зонального управления (например, FloorControl, CosiTherm), что позволяет устанавливать разные температуры в каждой зоне.
Товары для доставки
Балка возврата и подачи.
Два настенных держателя.
Винты с дюбелями для настенного крепления держателей.
Винты для крепления защелок балки.
Плоские прокладки для подсоединения системы.
Запасные уплотнительные кольца для соединения модулей коллектора.
Наклейки для маркировки петель.
Технические данные
Количество контуров
5
Соединения коллектора
НРП1"
Подключения контуров отопления
¾" с коническим уплотнением (евроконус)
Соединения термоэлектрических приводов
M30x1,5

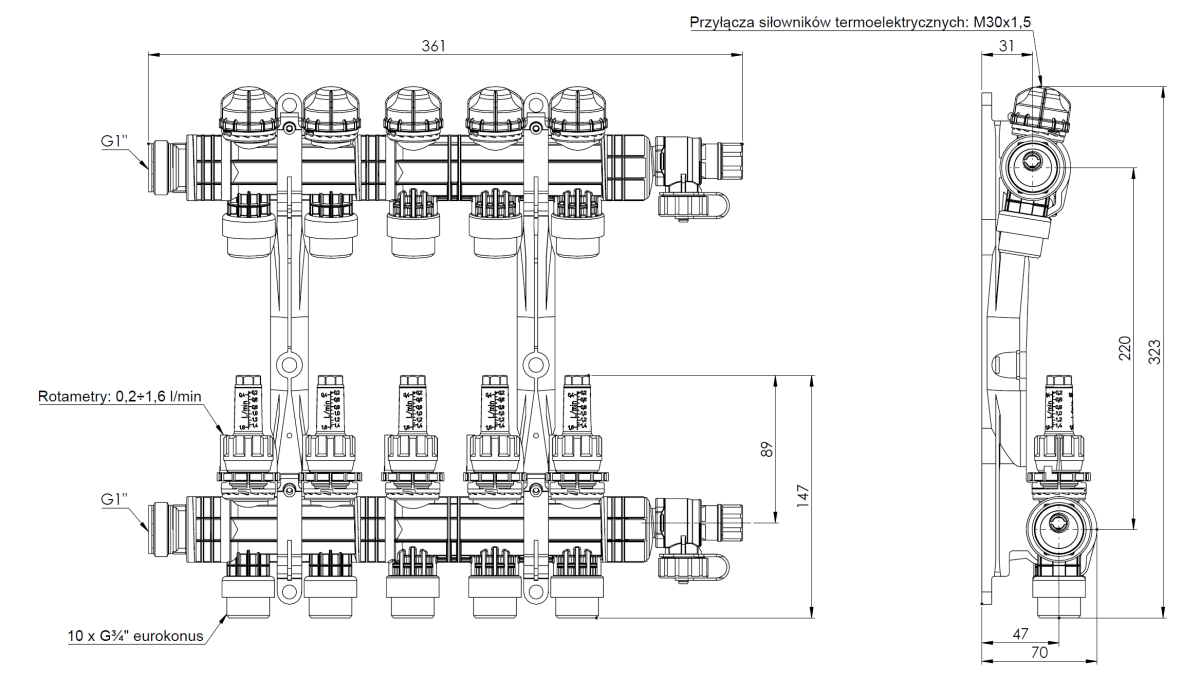

Межосевое расстояние между основными соединениями
220 мм
Диапазон регулировки потока теплоносителя
0,2÷1,6 л/мин
Давление теплоносителя
max. 6 бар
Температура теплоносителя
max. 90°C при 3 бар, max. 60°C при 6 бар
Теплоноситель
вода, смесь воды и гликоля с максимальной концентрацией 50%
