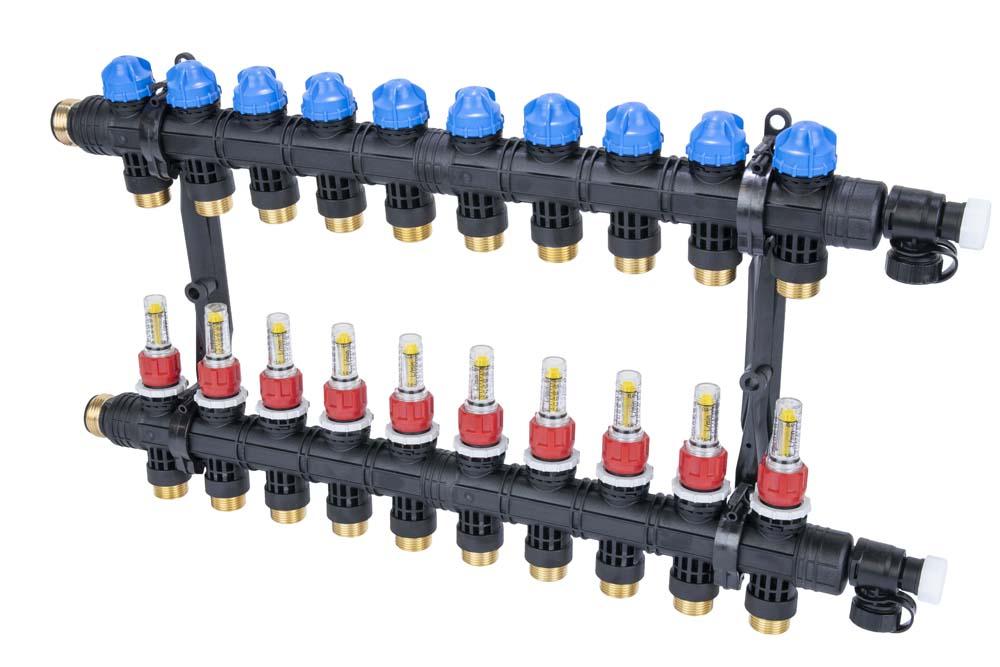

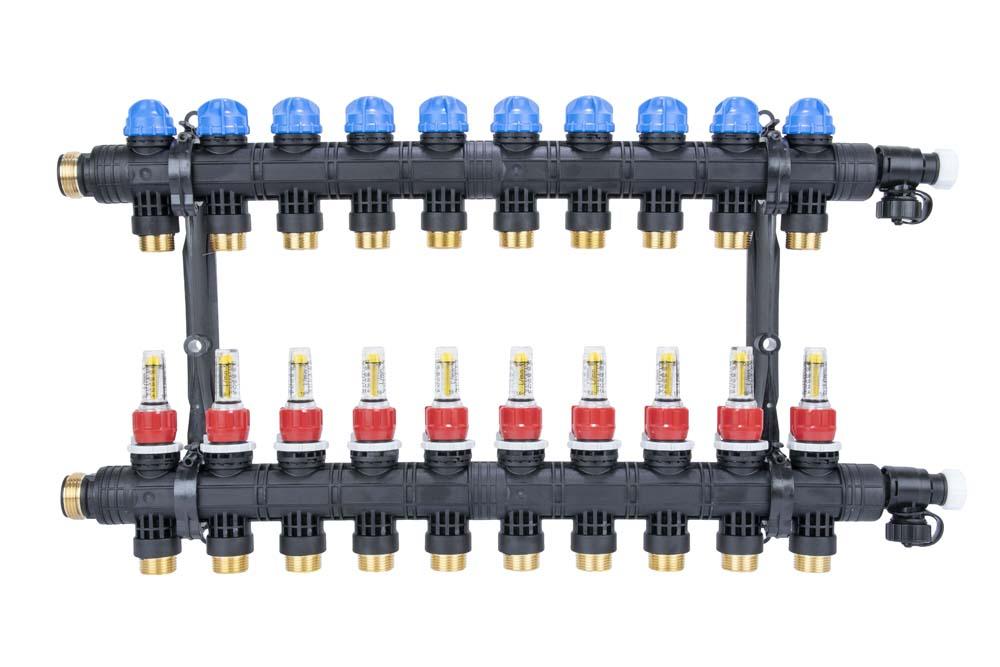

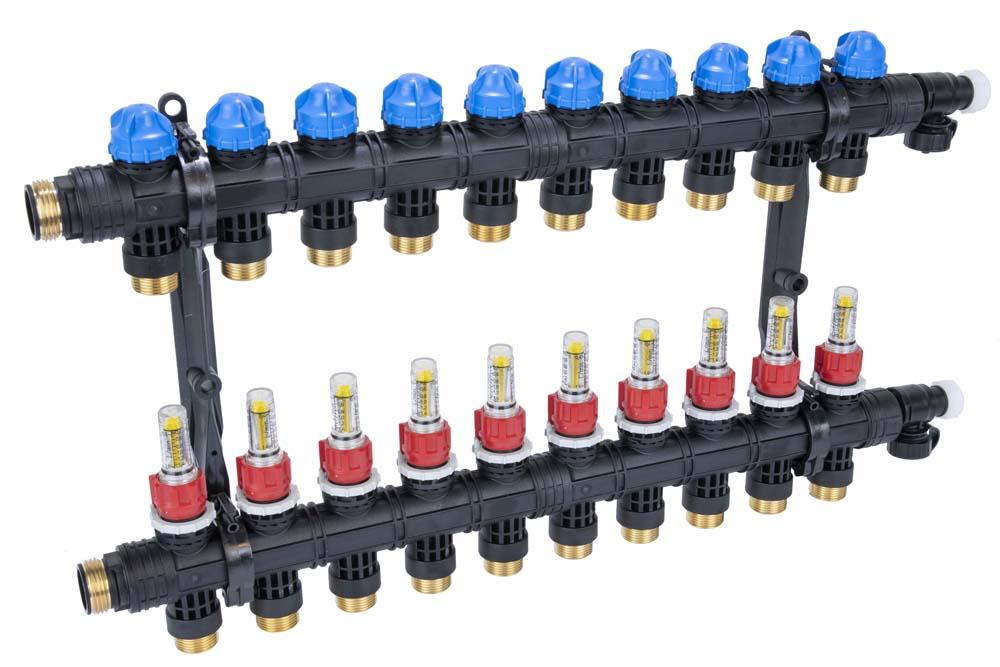

ProCalida EF1 K 10 отопительных контуров, НР1", 0,2÷1,6 л/мин
Приложение
Используется в системах поверхностного отопления или охлаждения.
Монтируется в шкаф, расположенный в стене/на стене здания или под потолком в потолочных системах.
Распределяет тепло/холод от источника к отдельным контурам поверхностной системы.
Регулирует поток теплоносителя в каждом контуре.
Описание
Изготовлен из полиамида PA66.
Подающая балка оснащена ротаметром с диапазоном регулирования расхода 0,2-1,6 л/мин.
Обратная балка оснащена гайкой с клапаном для ручного перекрытия потока в заданном контуре.
Термоэлектрический привод (например, TSA-01) может быть установлен на запорный клапан на обратной балке и подключен к системе зонального управления (например, FloorControl, CosiTherm), что позволяет устанавливать разные температуры в каждой зоне.
Товары для доставки
Балка возврата и подачи.
Два настенных держателя.
Винты с дюбелями для настенного крепления держателей.
Винты для крепления защелок балки.
Плоские прокладки для подсоединения системы.
Запасные уплотнительные кольца для соединения модулей коллектора.
Наклейки для маркировки петель.

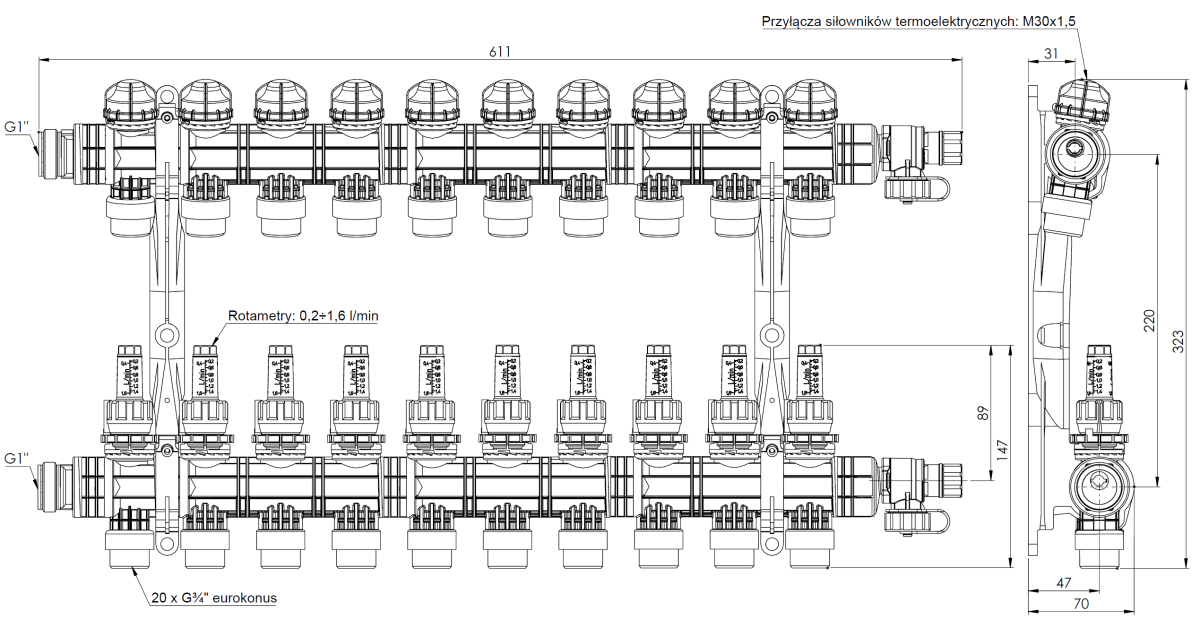

Технические данные
Количество контуров
10
Соединения коллектора
НРП1"
Подключения контуров отопления
¾" с коническим уплотнением (евроконус)
Соединения термоэлектрических приводов
M30x1,5
Межосевое расстояние между основными соединениями
220 мм
Диапазон регулировки потока теплоносителя
0,2÷1,6 л/мин
Давление теплоносителя
max. 6 бар
Температура теплоносителя
max. 90°C при 3 бар, max. 60°C при 6 бар
Теплоноситель
вода, смесь воды и гликоля с максимальной концентрацией 50%
