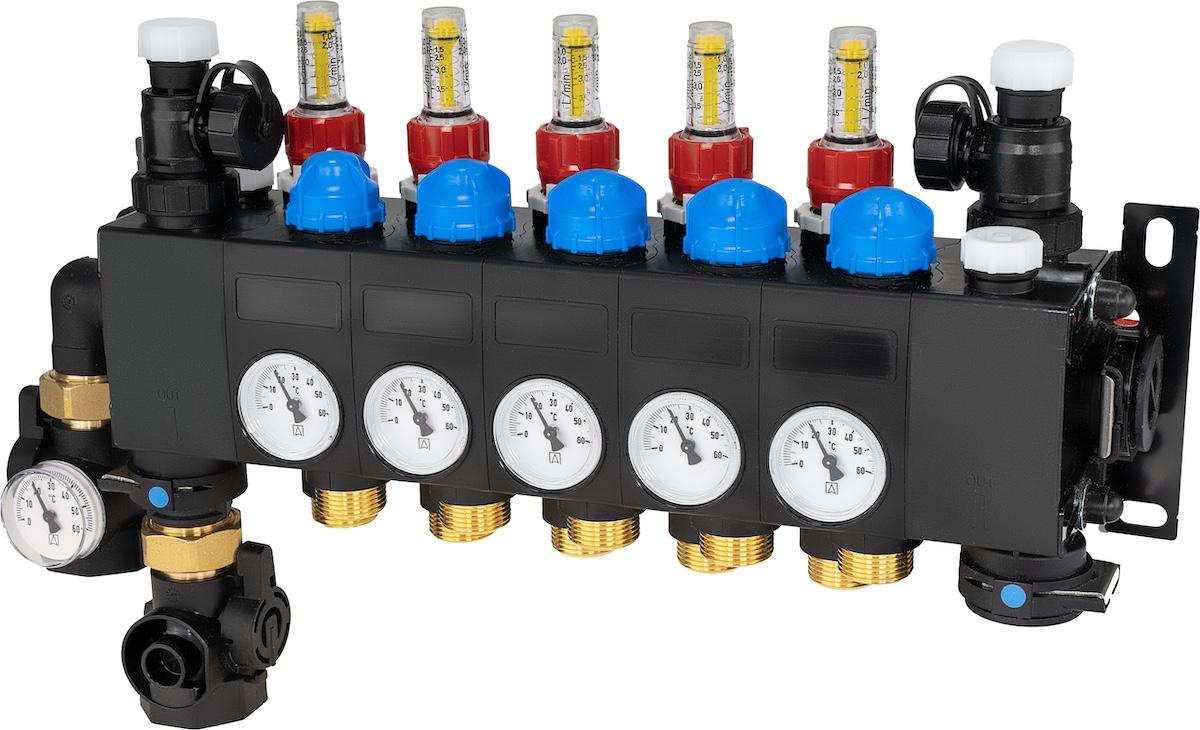

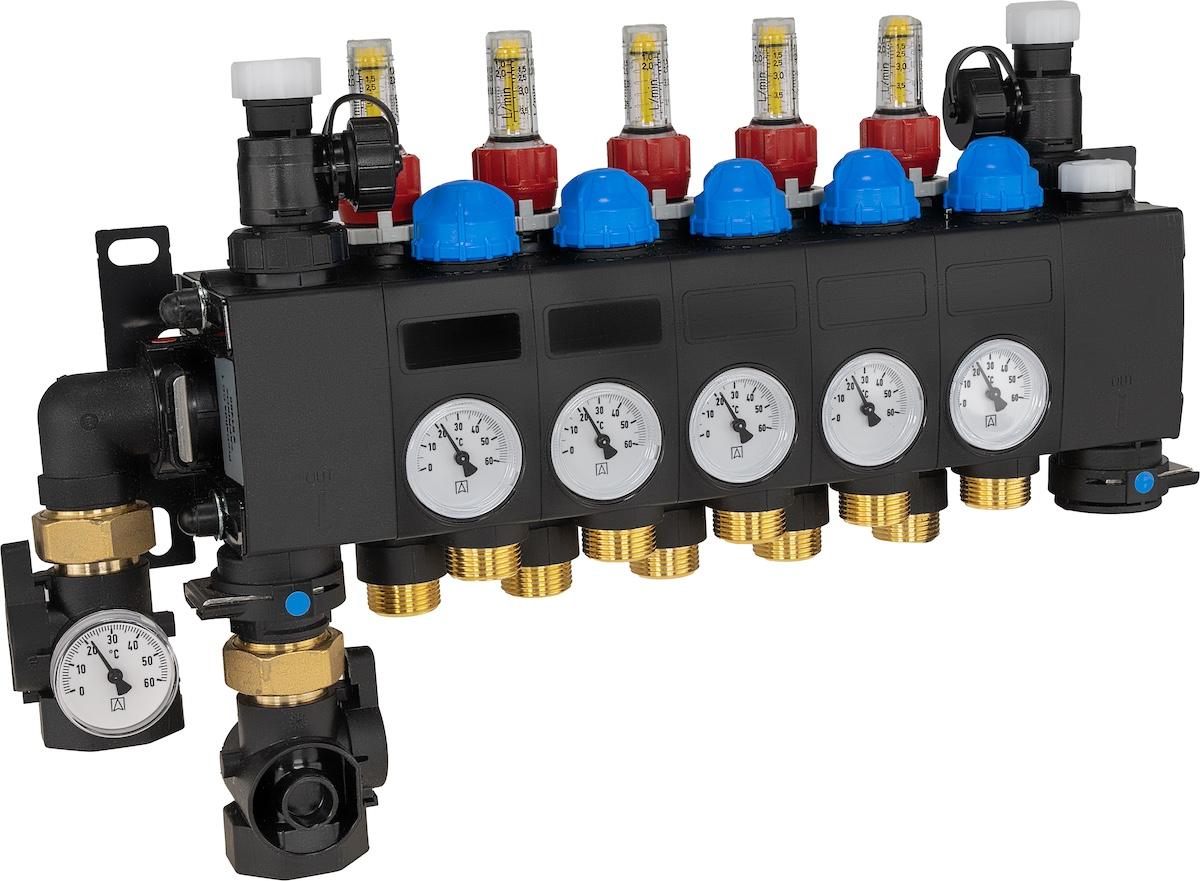

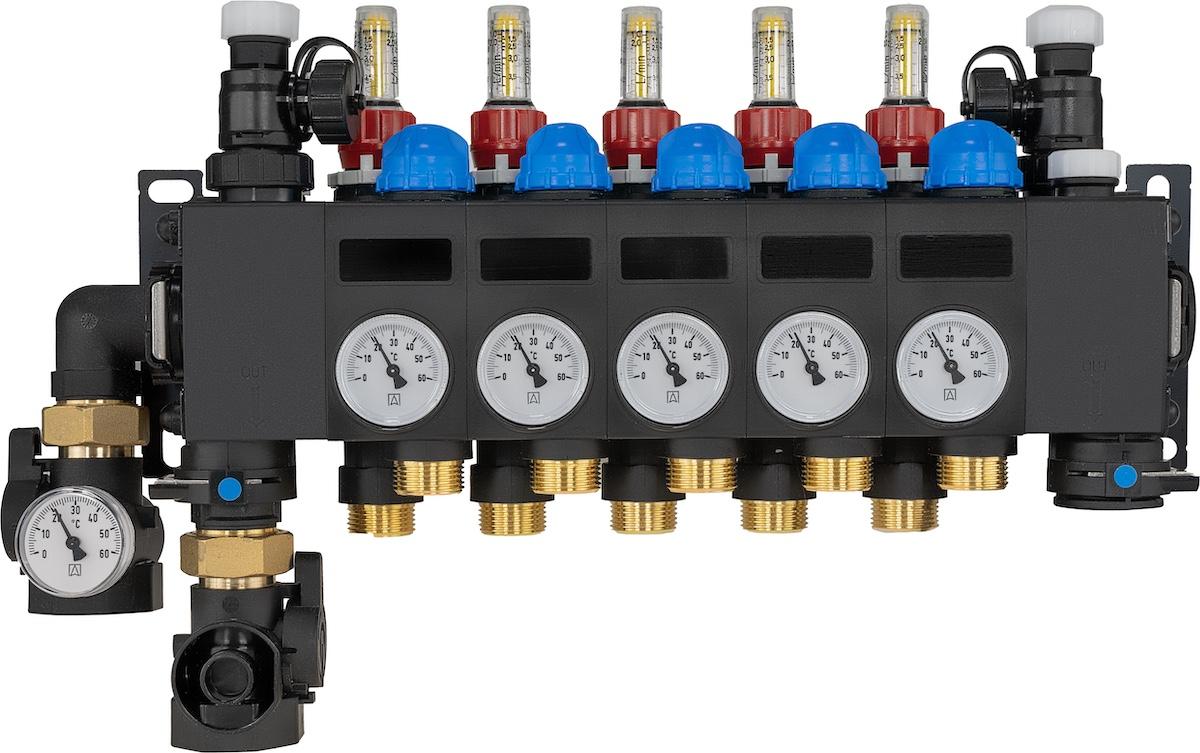

ProCalida CC на 5 контуров отопления, ротаметры 0,75÷3,75 л/мин
Приложение
Используется в системах поверхностного отопления или охлаждения.
Монтируется в шкаф, расположенный в стене/на стене здания или под потолком в потолочных системах.
Распределяет тепло/холод от источника по отдельным контурам поверхностной системы.
Регулирует поток теплоносителя в каждом контуре.
Измеряет температуру возврата в каждом контуре.
Описание
Изготовлен из полиамида PA66.
Специальная конструкция, объединяющая две зоны (подачи и возврата) в одной балке, позволяет значительно уменьшить размер коллектора.
Зона подачи оснащена ротаметрами с диапазоном регулирования расхода 0,75-3,75 л/мин.
Зона возврата оснащена гайками клапанов для ручного перекрытия потока в данном контуре.
Зона возврата оснащена биметаллическим термометром на каждой петле.
Термоэлектрические приводы (например, TSA-01) могут быть установлены на запорные клапаны на обратной линии и подключены к системе управления зонами (например, CosiTherm) для установки разных температур в каждой зоне.
Товары для доставки
Балка с креплениями для настенного монтажа.
Два запорных клапана.
Термометр для установки на клапан на подаче.
Винты и дюбели для настенного монтажа.
Резиновые демпферные пластины для настенного крепления.
Плоские прокладки для присоединения запорных клапанов.
Запасные уплотнительные кольца для подсоединения модулей коллектора.
Наклейки для маркировки петель.
Технические данные
Количество контуров
5
Соединения коллектора
НРП1"
Подключения контуров отопления
¾" с коническим уплотнением (евроконус)
Соединения термоэлектрических приводов
M30x1,5
Диапазон регулировки потока теплоносителя
0,75 ÷ 3,75 л/мин
Температура теплоносителя
max. 90°C при 3 бар, max. 60°C при 6 бар
Теплоноситель
вода, смесь воды и гликоля с максимальной концентрацией 50%
