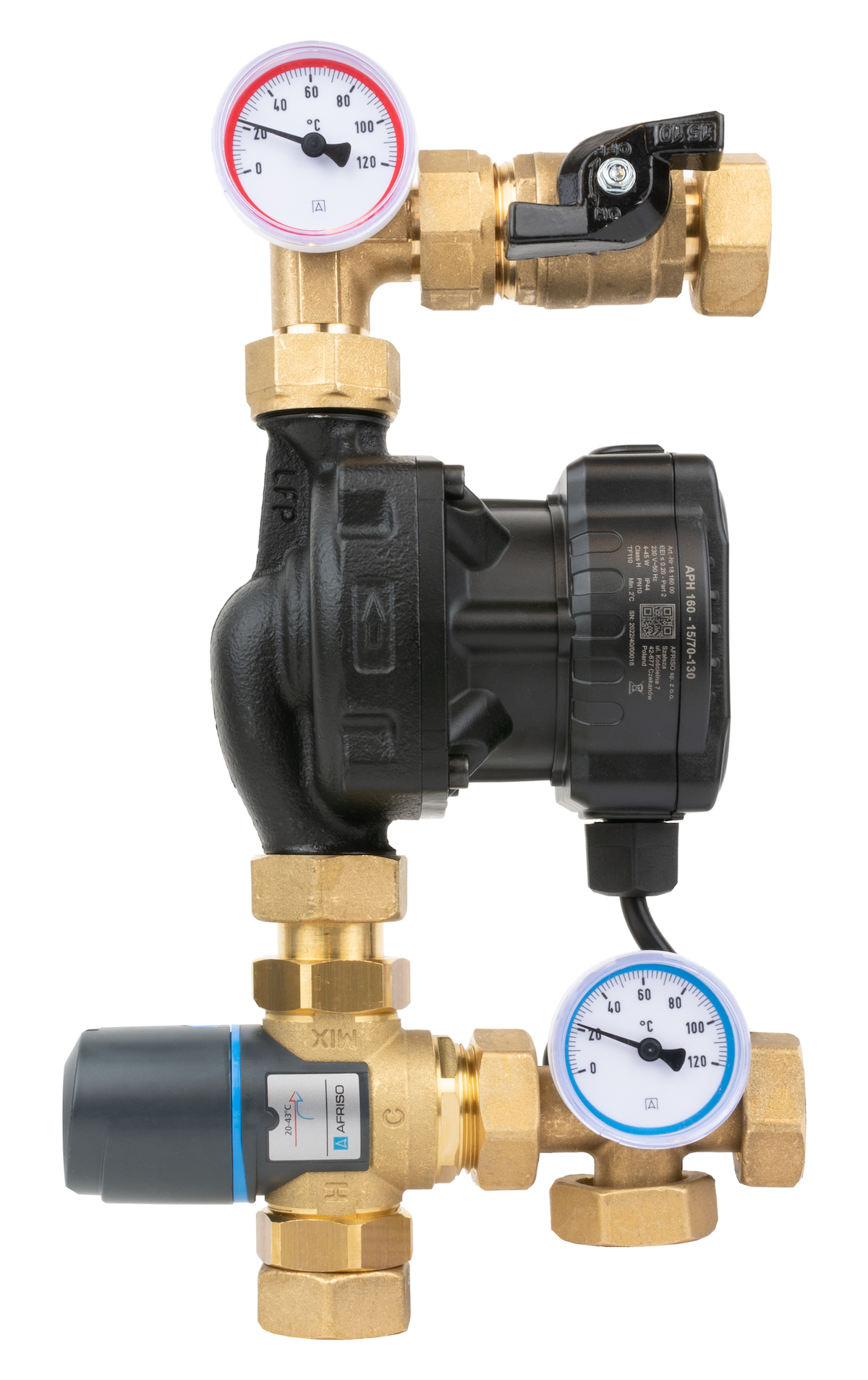

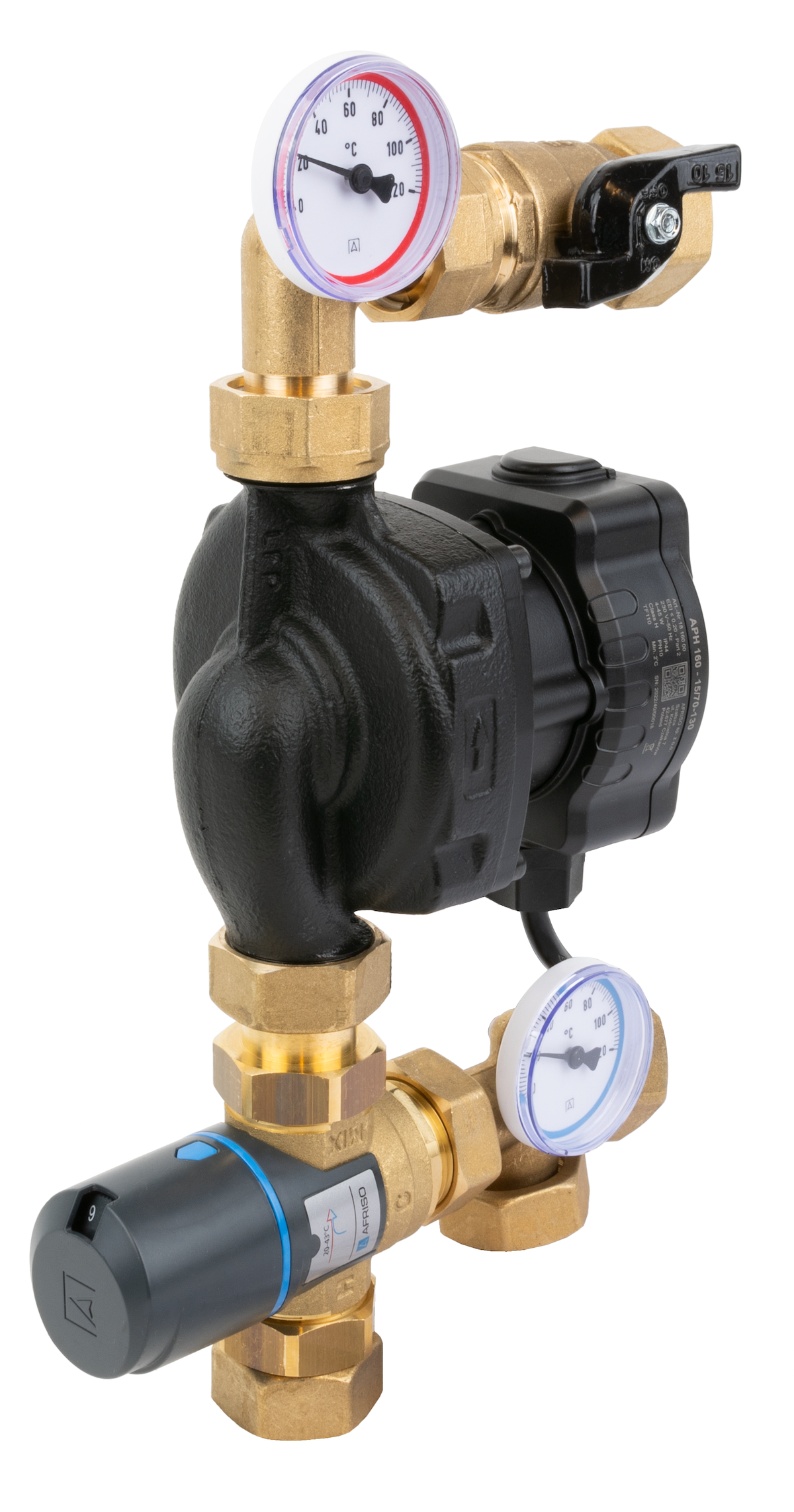

Насосно-смесительный узел BTU 501 AP для теплого пола с клапаном ATM 561, насос AFRISO APH 160
Цена по прейскуранту
380,20 €
Арт.-№
90 501 20
Группа скидок: A
Основные технические данные
-
Соединения со стороны источникагайка ВРП1"
-
Подключения к коллекторугайка ВРП1"
-
Межосевое расстояние между соединениями с коллектором220 мм
-
Смесительный клапанТермостатический клапан ATM
Насосно-смесительный узел BTU 501 AP для теплого пола с клапаном ATM 561, насос AFRISO APH 160
Приложение
- Используется в отопительных системах.

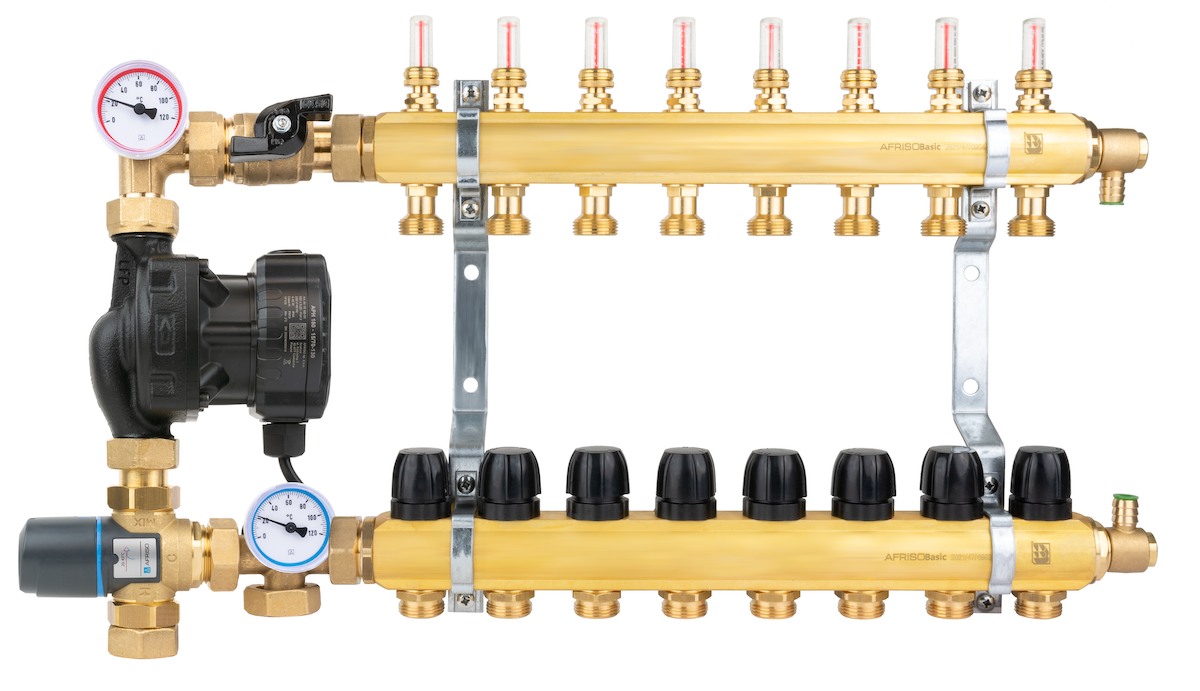

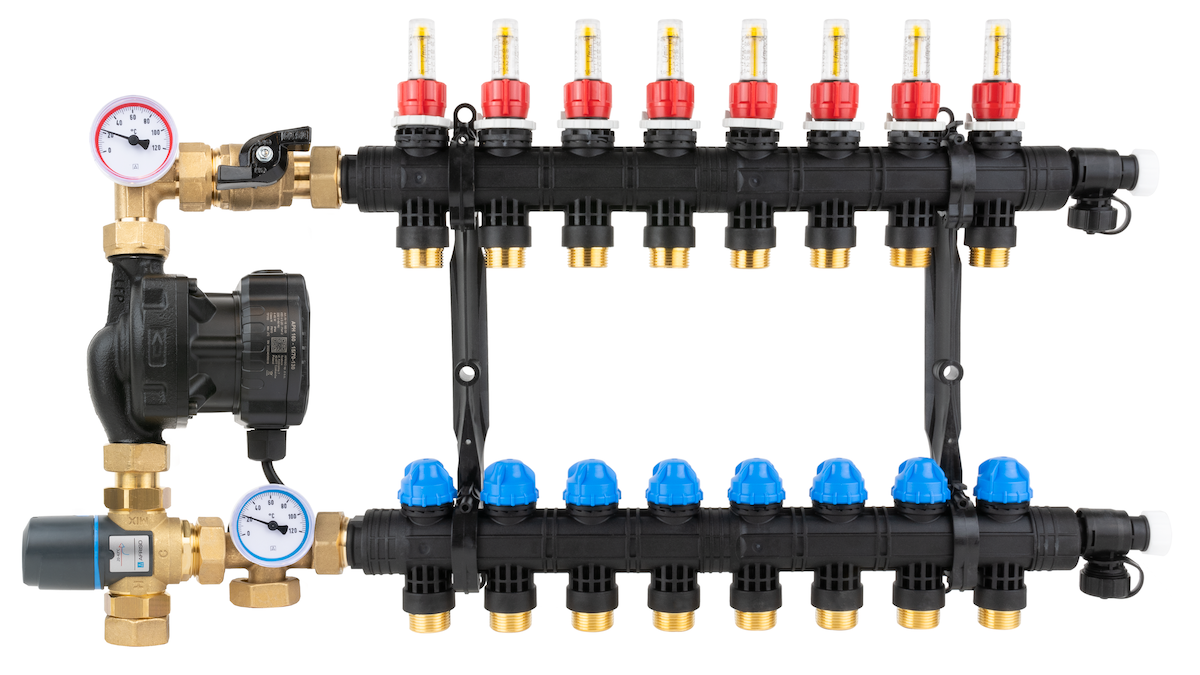

- Устанавливается между источником тепла и коллектором поверхностного отопления в коллекторном шкафу.
- Подготавливает теплоноситель нужной температуры и подает его в отопительные контуры коллектора.
Описание

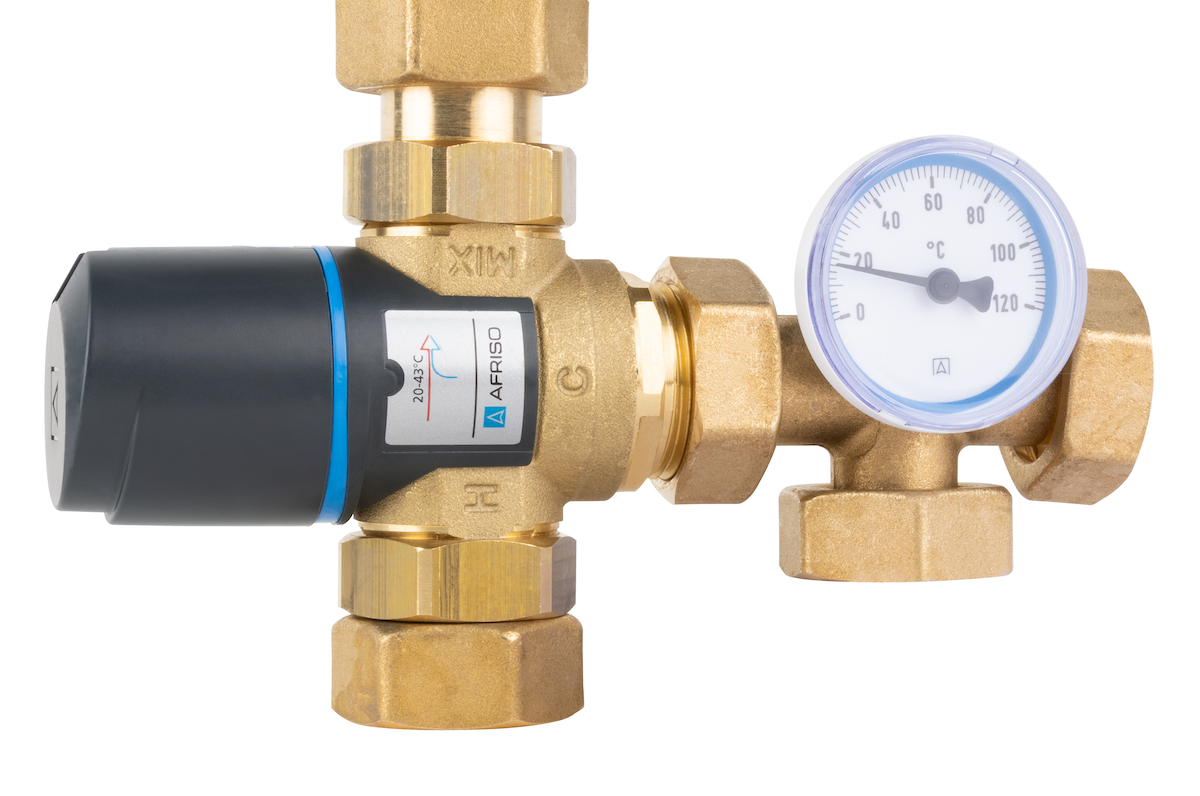

- Оснащен термостатическим смесительным клапаном ATM 561. Клапан поддерживает температуру подачи, заданную на ручке, в диапазоне 20-43°C.
- Циркуляционный насос AFRISO APH 160.

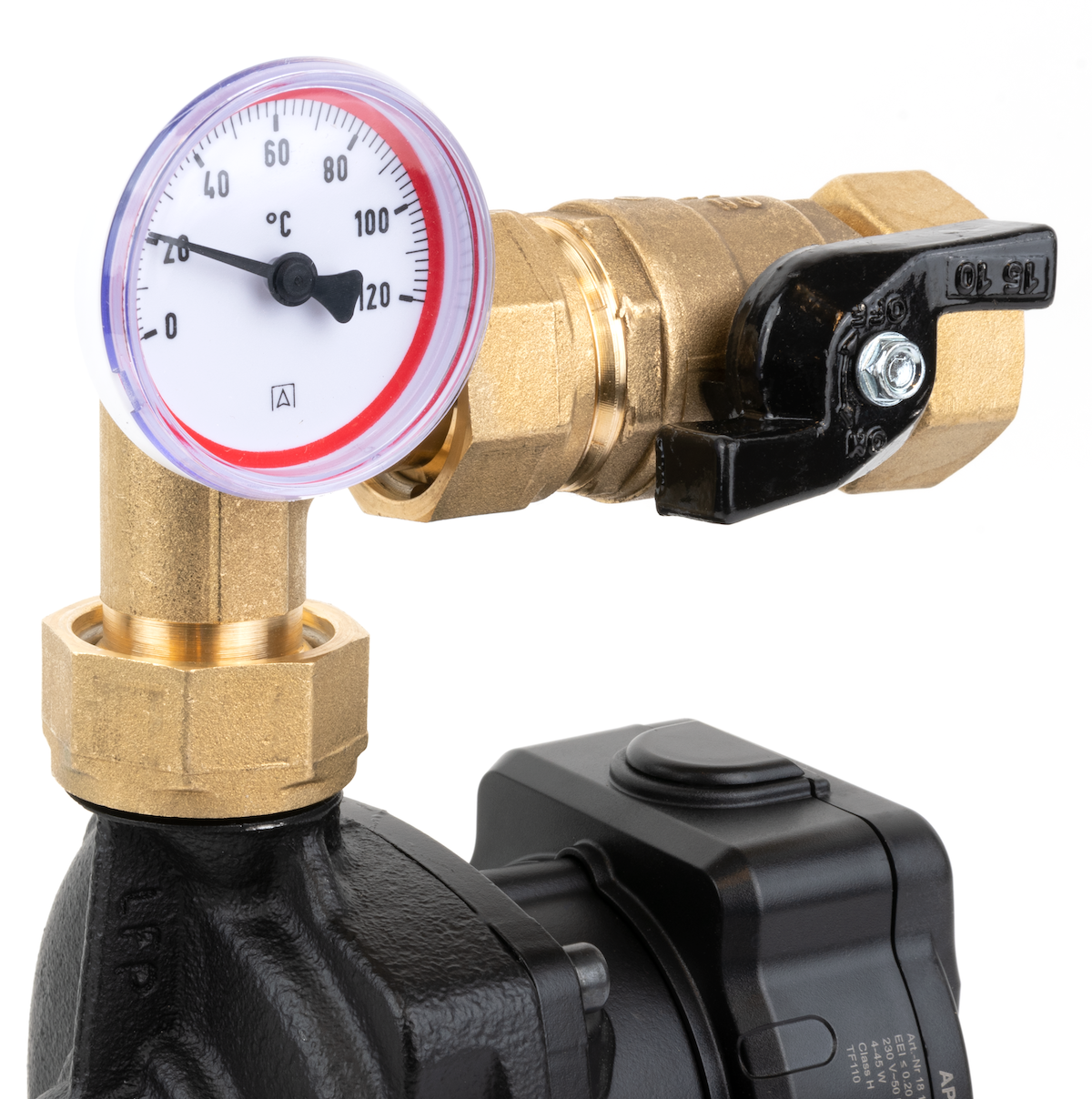

- Термометры на подаче и возврате коллектора контролируют температуру теплоносителя.
- Запорный клапан позволяет изолировать циркуляционный насос от подающей балки коллектора.

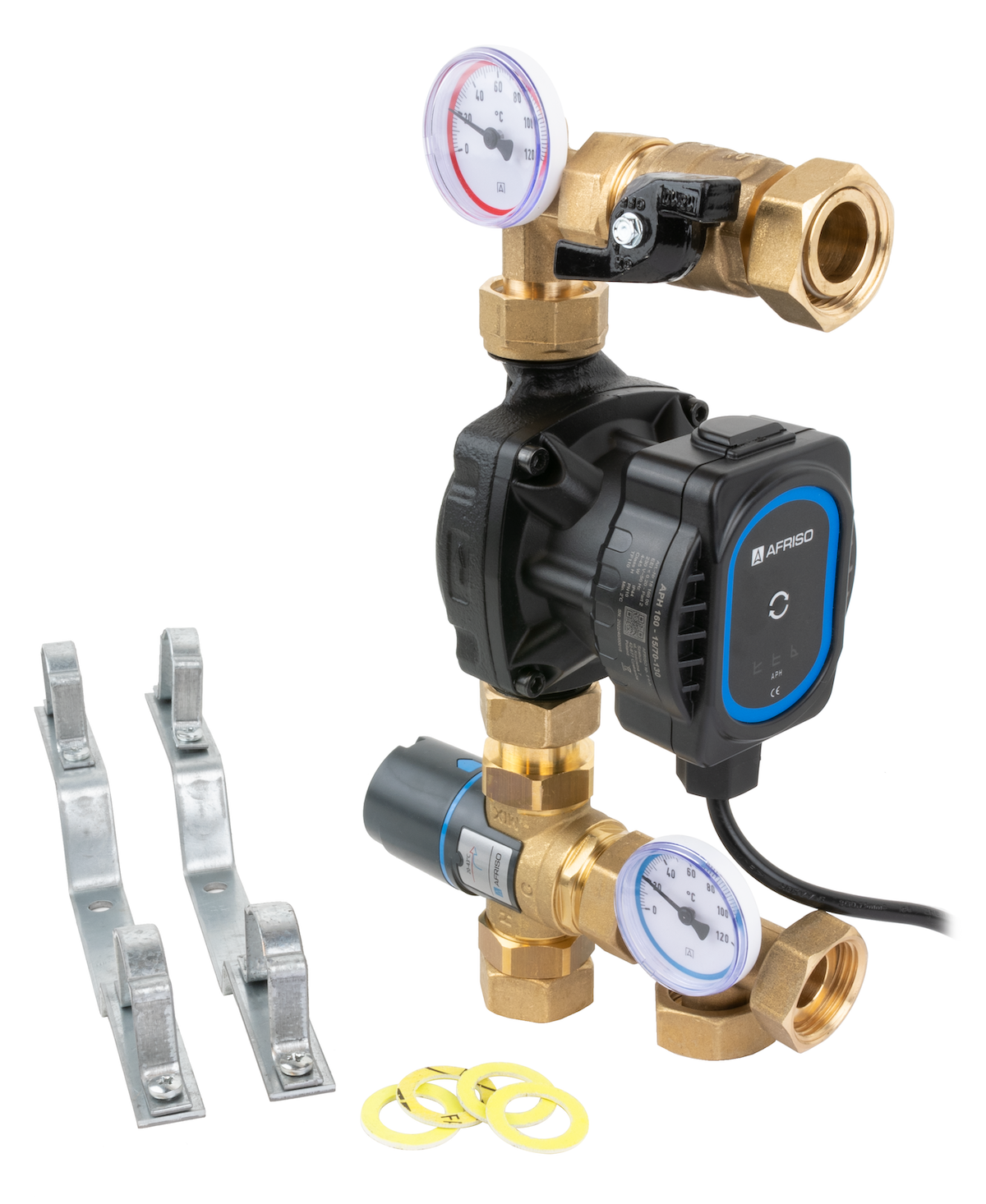

Товары для доставки
- Два держателя с межосевым расстоянием 220 мм для латунных коллекторов с сечением балки C7.
- Комплект прокладок.
Технические данные
-
Соединения со стороны источникагайка ВРП1"
-
Подключения к коллекторугайка ВРП1"
-
Межосевое расстояние между соединениями с коллектором220 мм
-
Смесительный клапанТермостатический клапан ATM
-
Диапазон регулировки температуры теплоносителя20 ÷ 43°C
-
Циркуляционный насосAFRISO APH 160 15-7/130 мм
-
Давление теплоносителяmax. 5 бар
-
Температура теплоносителяmax. 90°C
-
Теплоносительвода, смесь воды и гликоля с максимальной концентрацией 50%

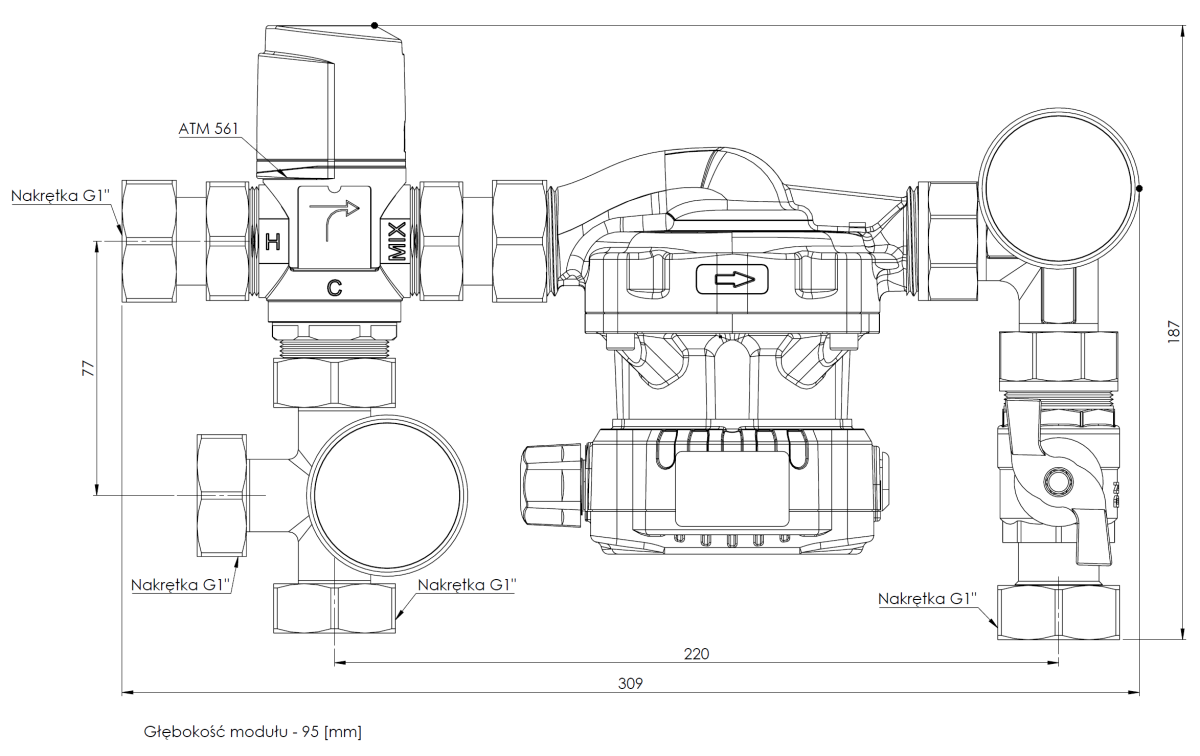

Размеры (мм)
