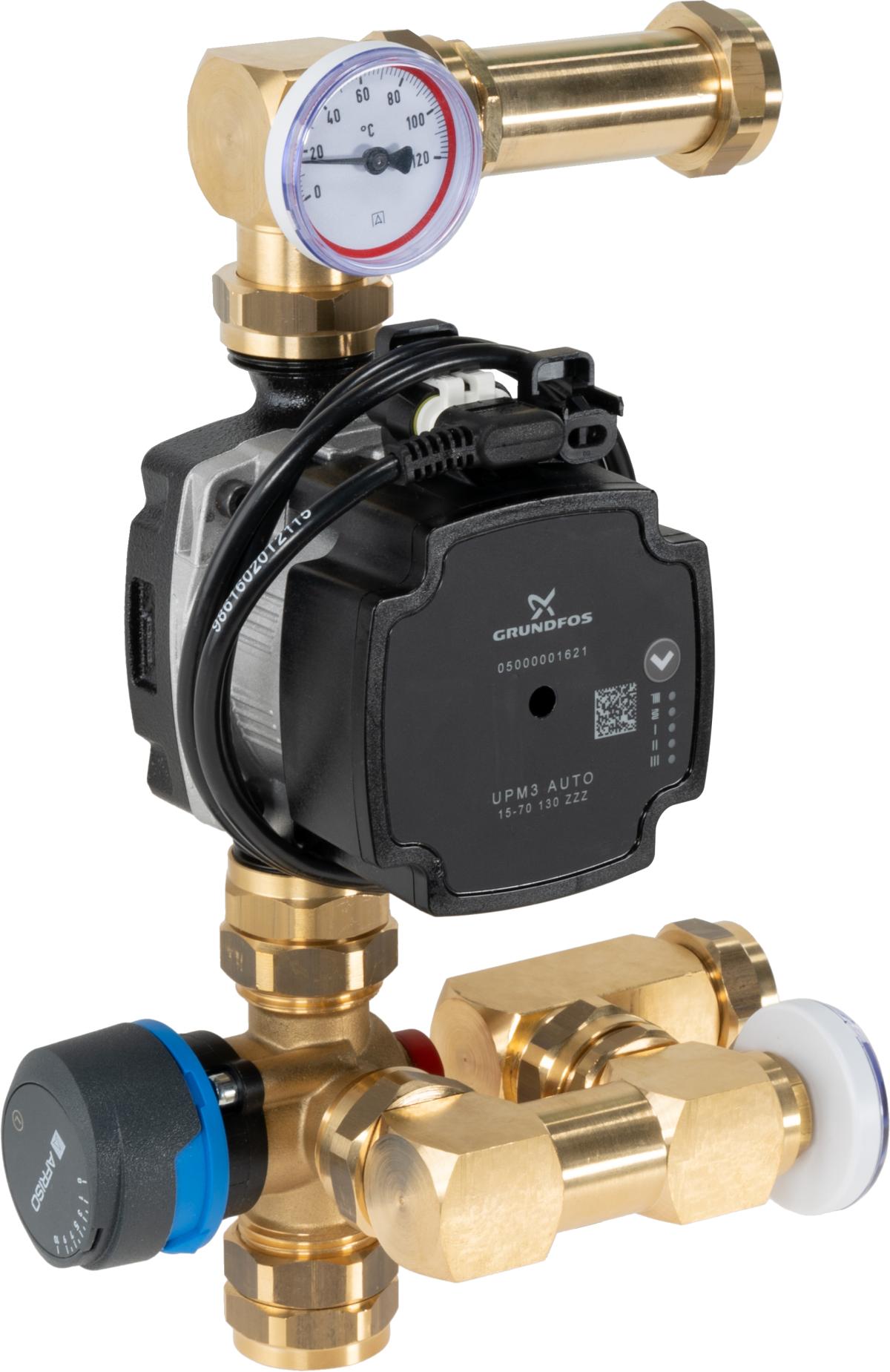

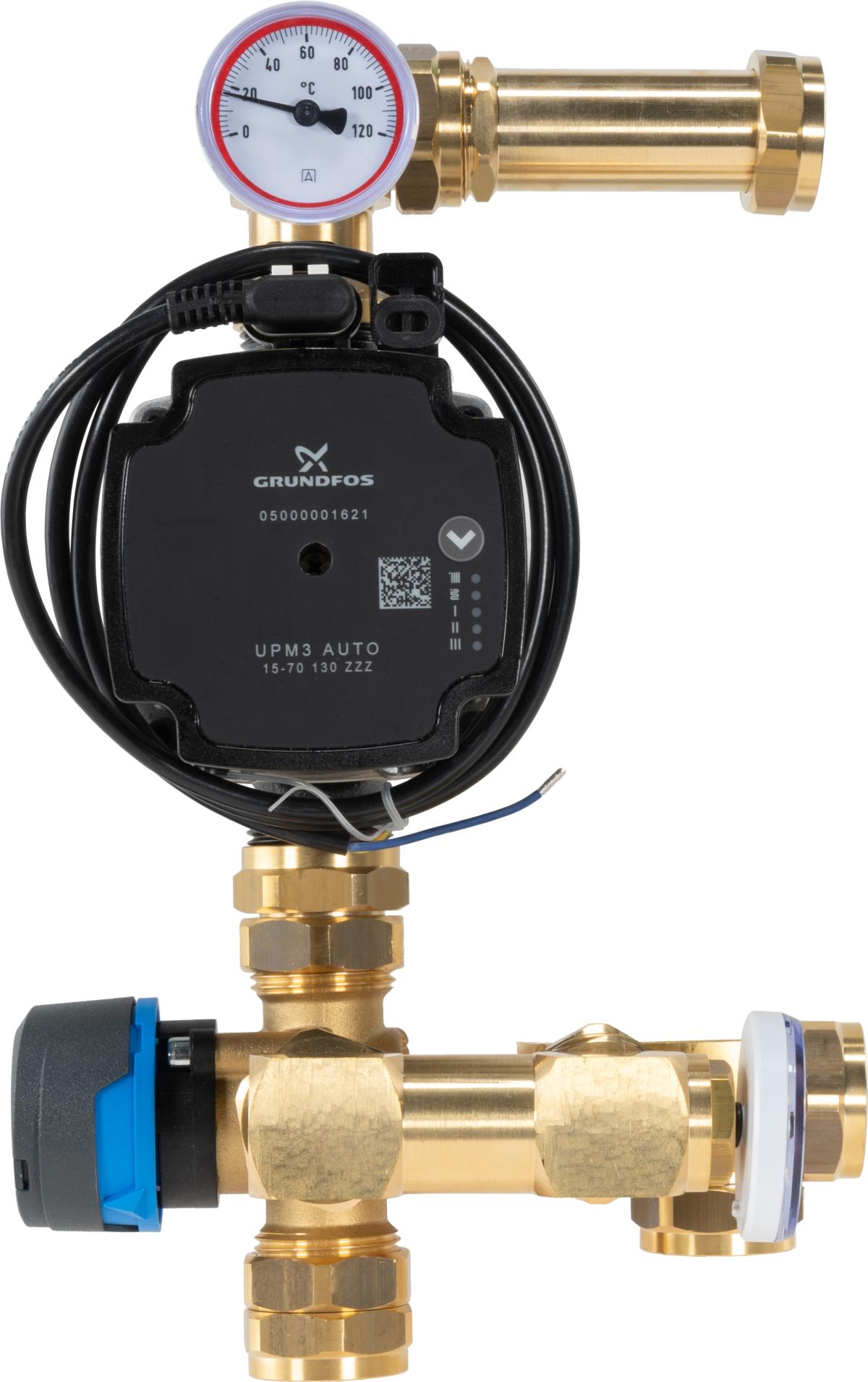

Насосно-смесительный узел BRU 551 для теплого пола с клапаном ARV 362 Vario ProClick
Приложение
Используется в отопительных системах.
Устанавливается между источником тепла и коллектором поверхностного отопления в коллекторном шкафу.
Подготавливает теплоноситель нужной температуры и подает его в отопительные контуры коллектора.
Описание

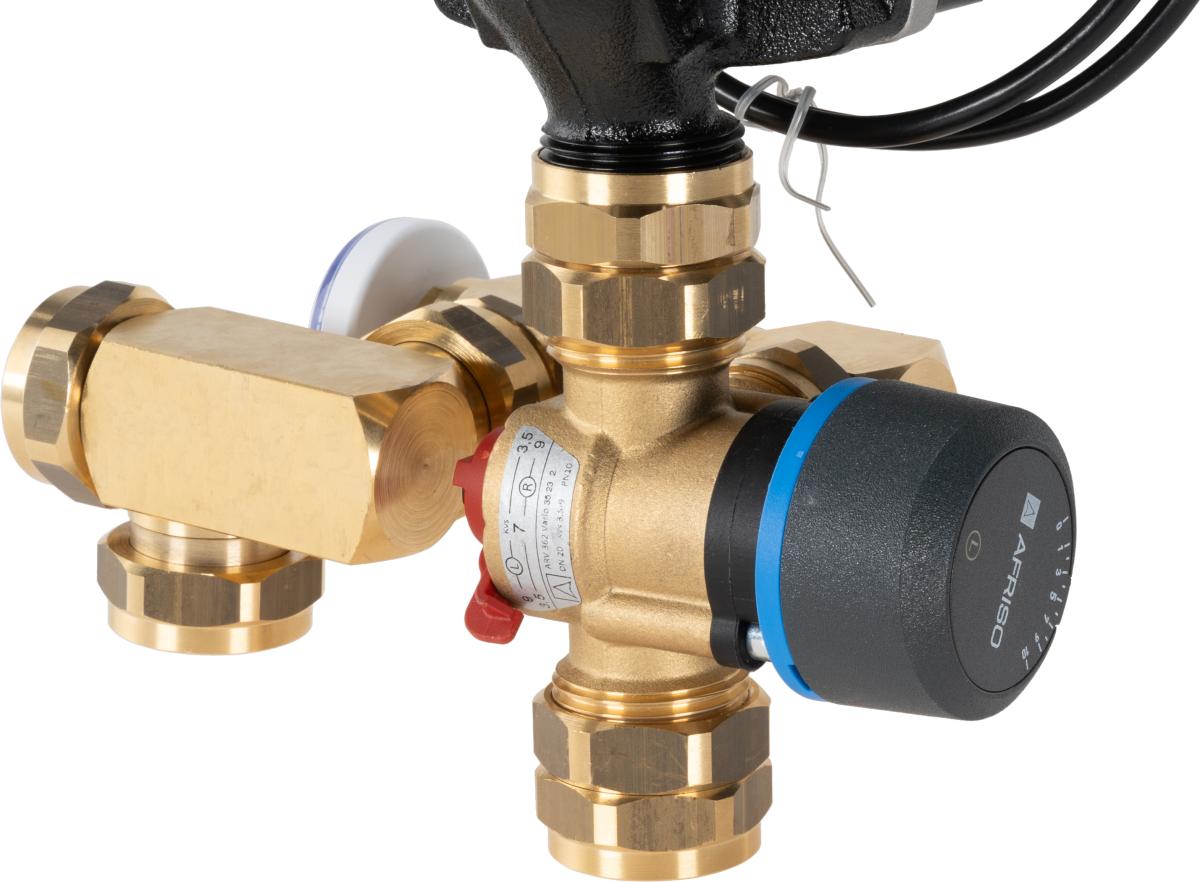

Оснащен поворотным смесительным клапаном ARV 362 Vario ProClick с регулируемым Kvs 3,5 ÷ 9 м³/ч.

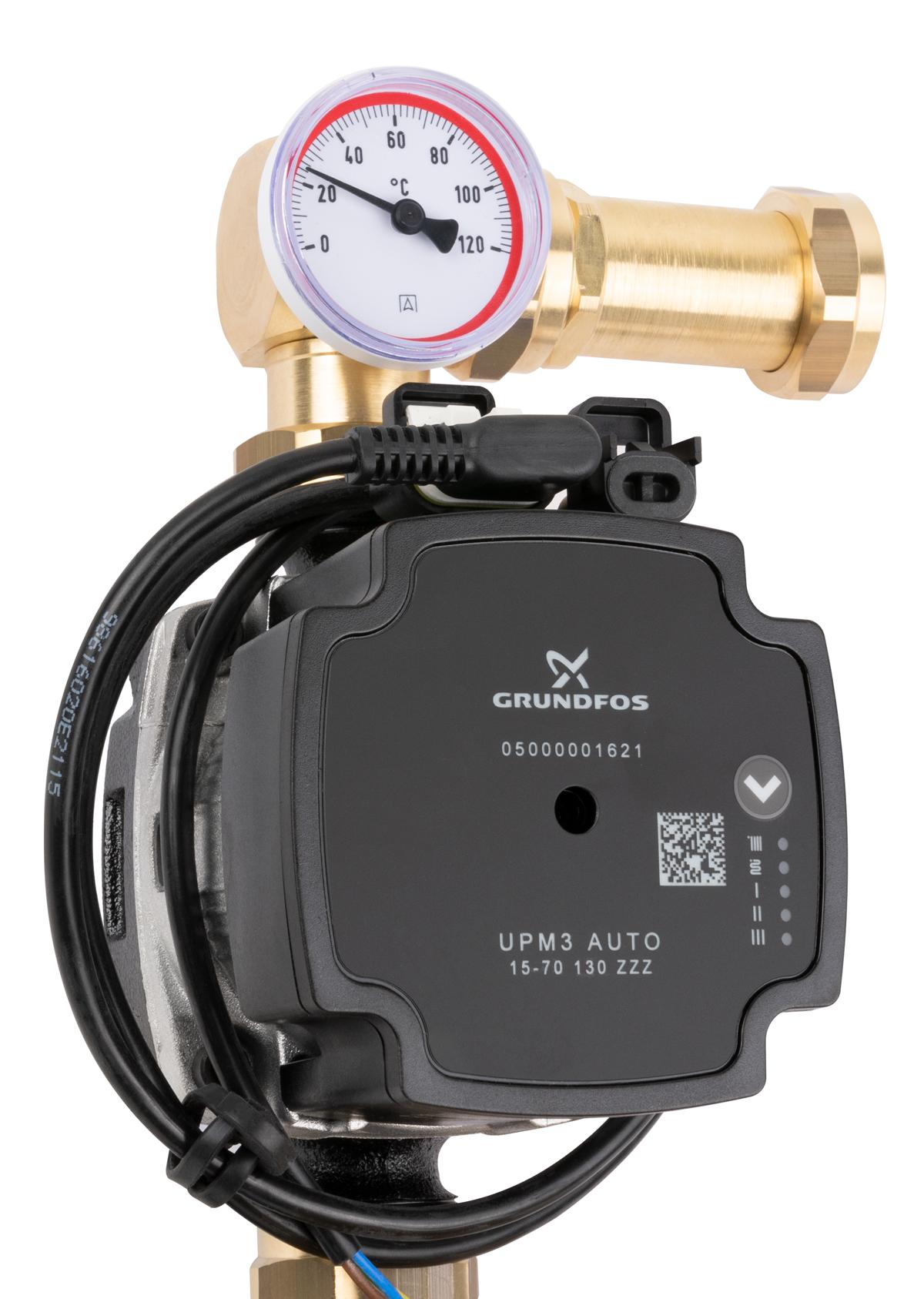

Циркуляционный насос Grundfos UPM3 Auto.

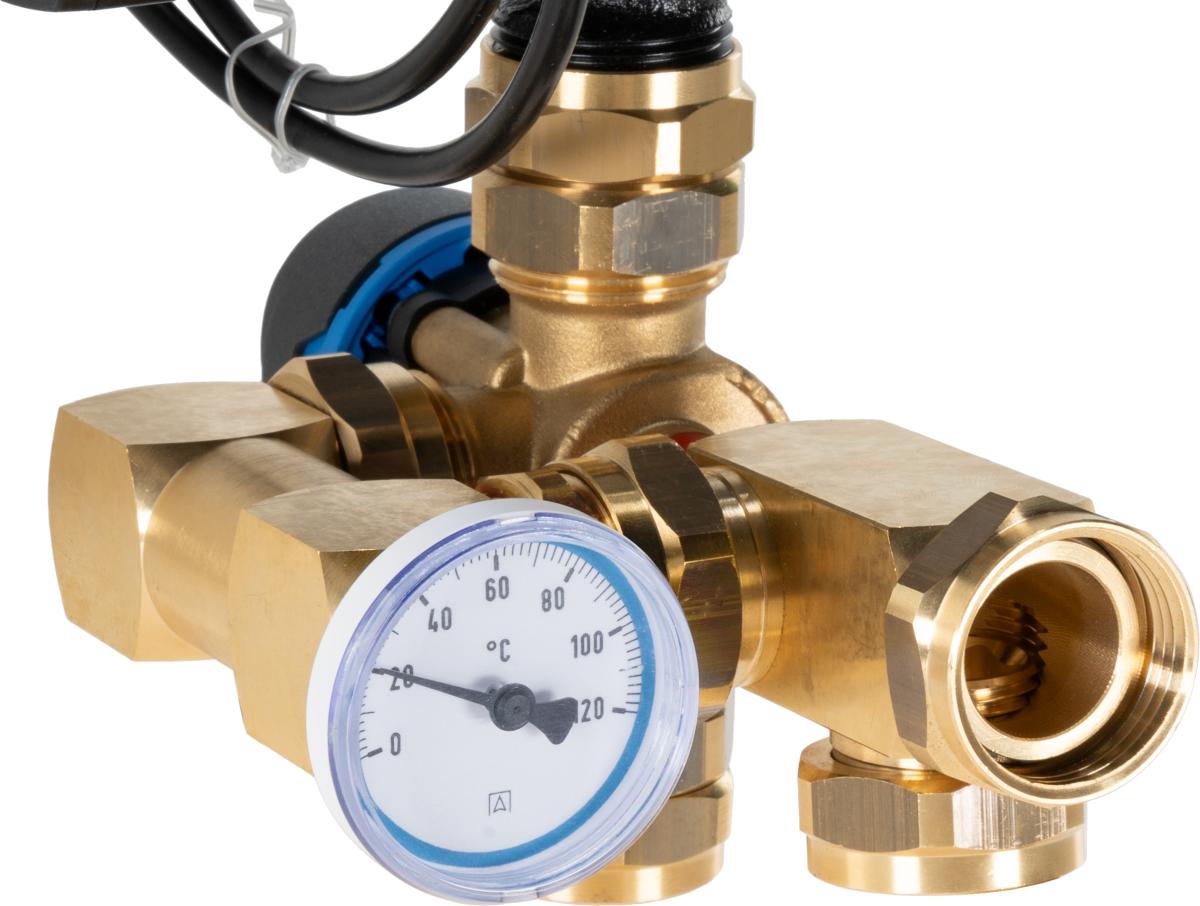

Термометры на подаче и возврате коллектора контролируют температуру теплоносителя.

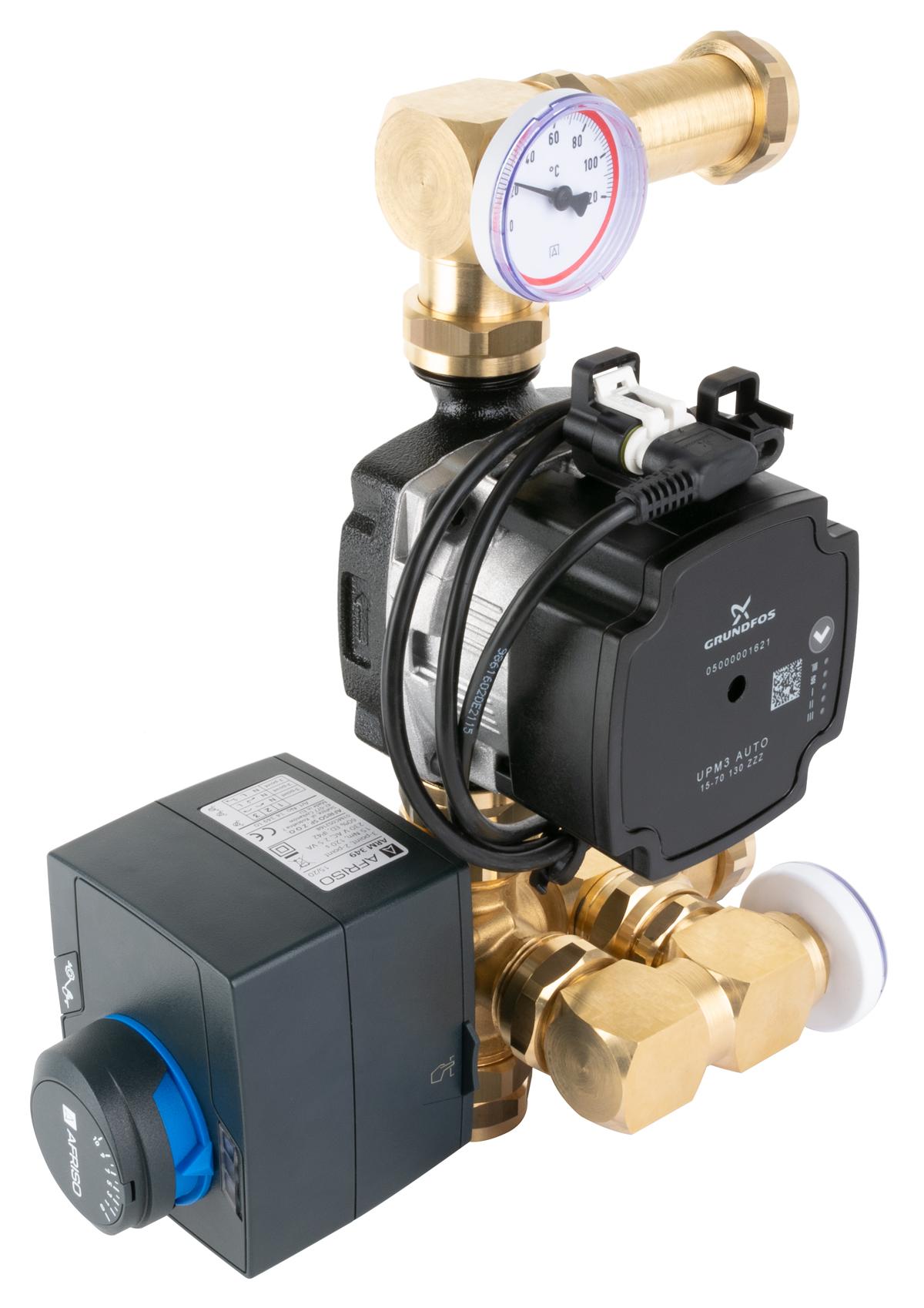

Установка на смесительный клапан привода ARM 323 ProClick или ARM 343 ProClick и подключение его к контроллеру BWC 310 позволит автоматически изменять температуру подачи в зависимости от температуры наружного воздуха.
Установка на смесительный клапан привод-контроллера ACT ProClick или ARC ProClick позволит автоматически регулировать температуру подачи согласно фиксированной температуре или погодным условиям.

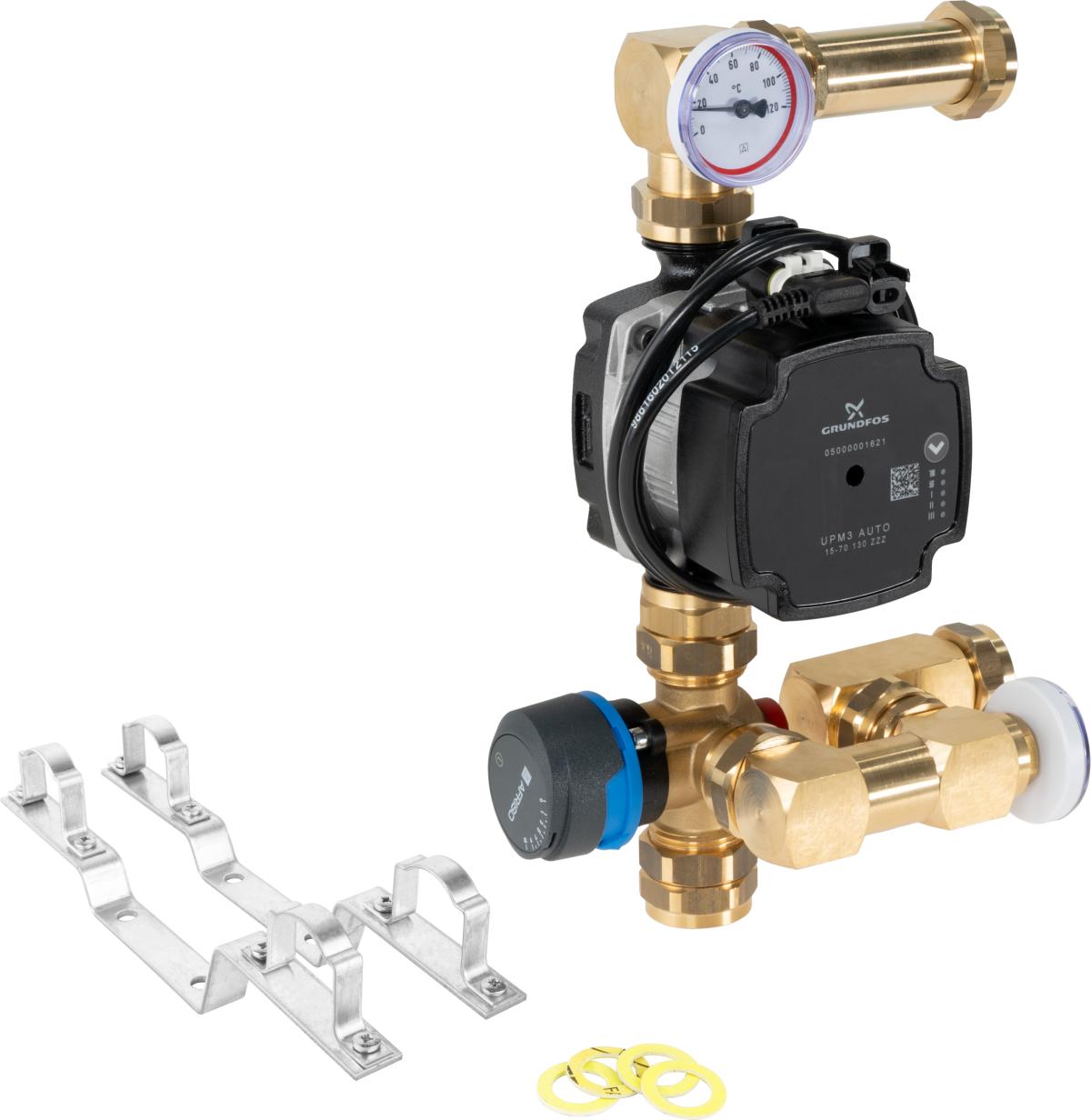

Товары для доставки
Два держателя с межосевым расстоянием 220 мм для латунных коллекторов с сечением балки C7.
Комплект прокладок.
Технические данные
Соединения со стороны источника
гайка ВРП1"
Подключения к коллектору
гайка ВРП1"

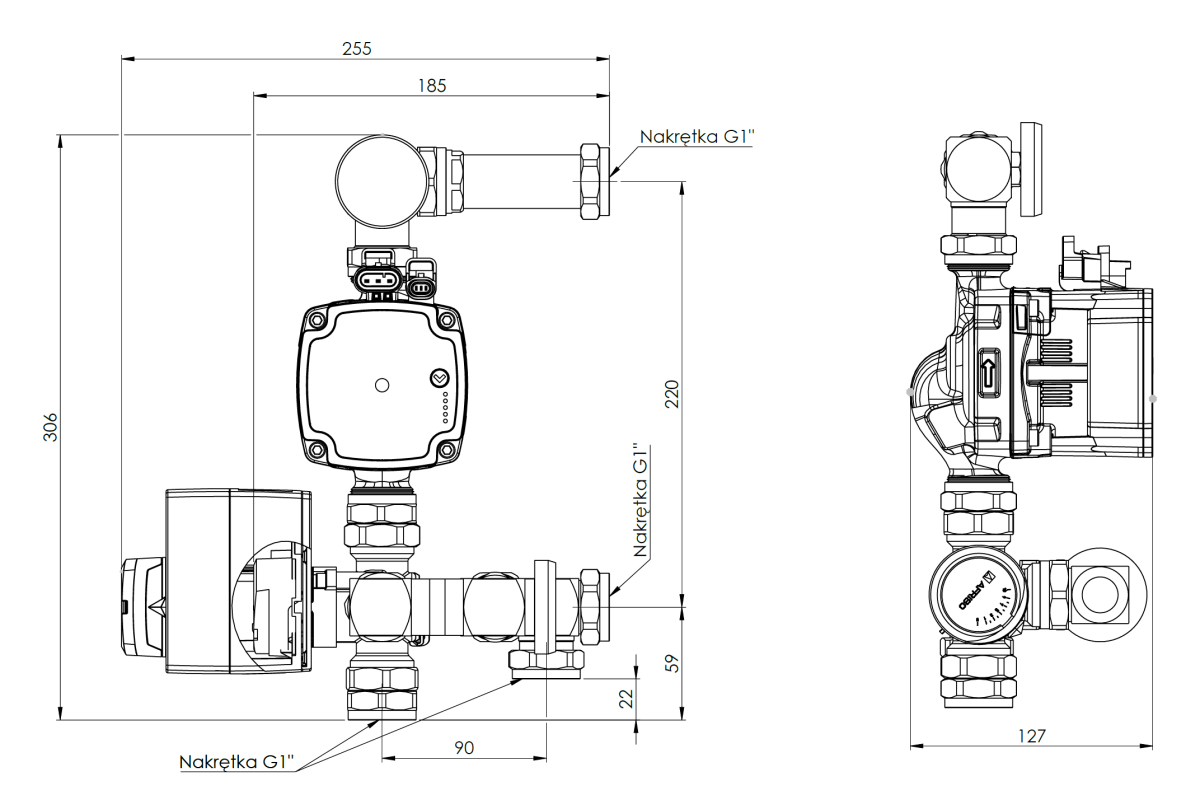

Межосевое расстояние между соединениями с коллектором
220 мм
Смесительный клапан
Смесительный клапан ARV Vario ProClick
Циркуляционный насос
Grunfos UPM3 Auto
Давление теплоносителя
max. 5 бар
Температура теплоносителя
max. 90°C
Теплоноситель
вода, смесь воды и гликоля с максимальной концентрацией 50%
