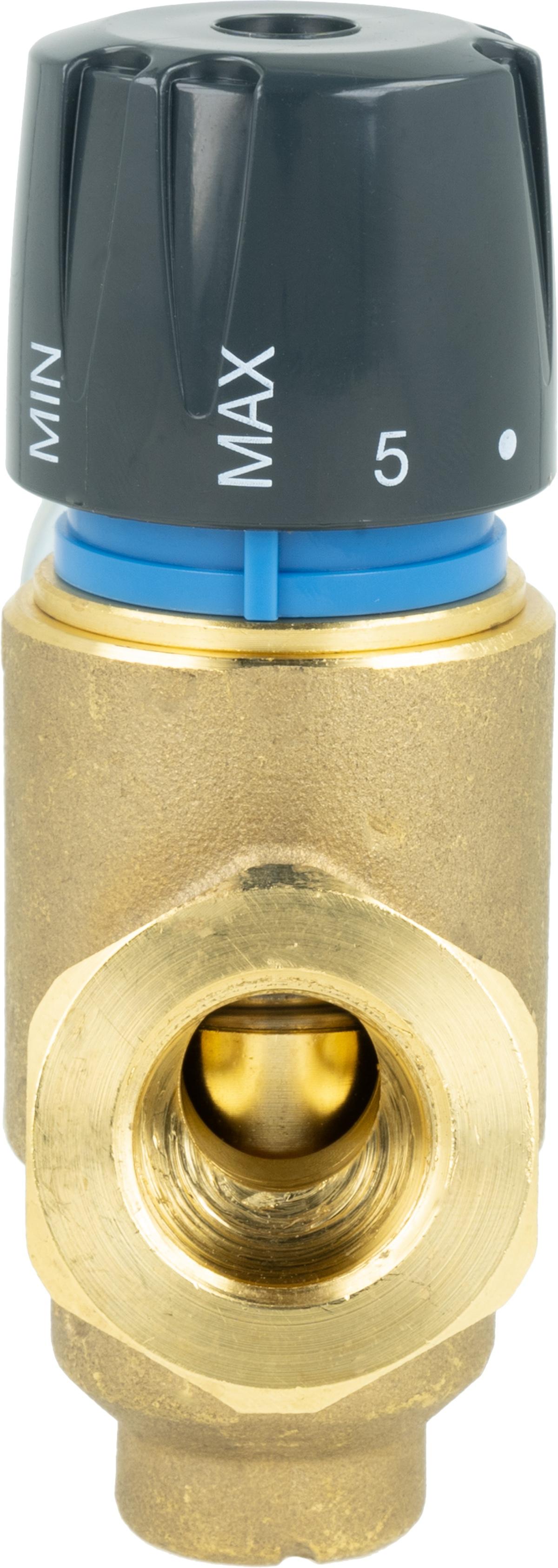

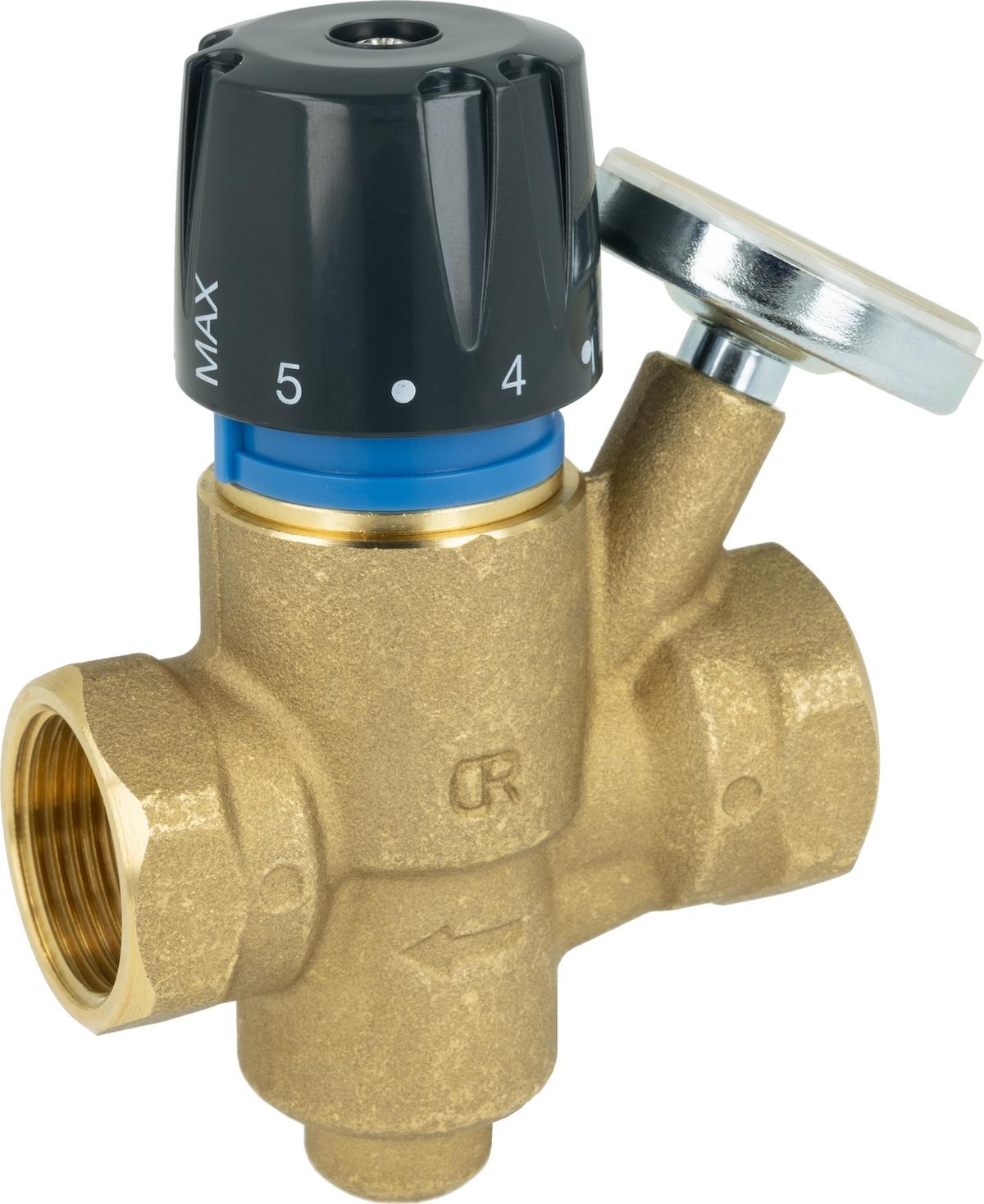

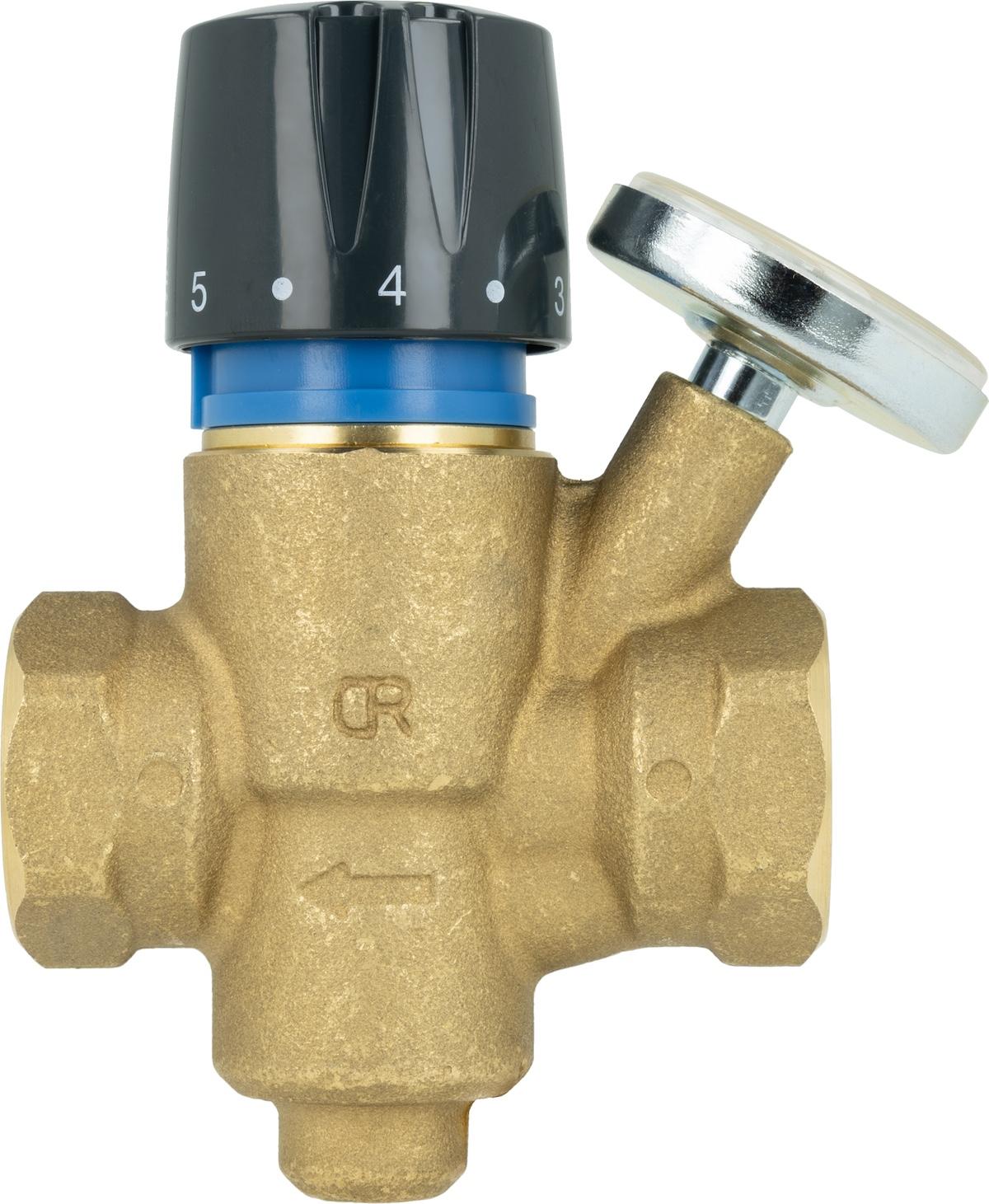

Термостатический балансировочный клапан ATB 100 для циркуляции ГВС, DN15, 40÷65°C, kv 1,5 м³/ч

Цена по прейскуранту

124,00 €

Арт.-№

19 100 00

Группа скидок: A

Основные технические данные

  • Соединения
    ВР½"
  • DN
    15
  • Kvmax
    1,5 м³/ч
  • Kvmin
    0,24 м³/ч

Термостатический балансировочный клапан ATB 100 для циркуляции ГВС, DN15, 40÷65°C, kv 1,5 м³/ч

Приложение

  • Используется в системах циркуляции ГВС.
  • Устанавливается на возврате из данного стояка/циркуляционного ответвления.
  • Поддерживает постоянную температуру в данном стояке/циркуляционной ветви в соответствии с настройкой на ручке, тем самым балансируя всю систему.

Описание

  • Изготовлен из латуни, которая характеризуется низким содержанием свинца и устойчивостью к обесцинкованию.
  • Позволяет устанавливать температуру воды в стояке / ответвлении в диапазоне 40÷65°C.

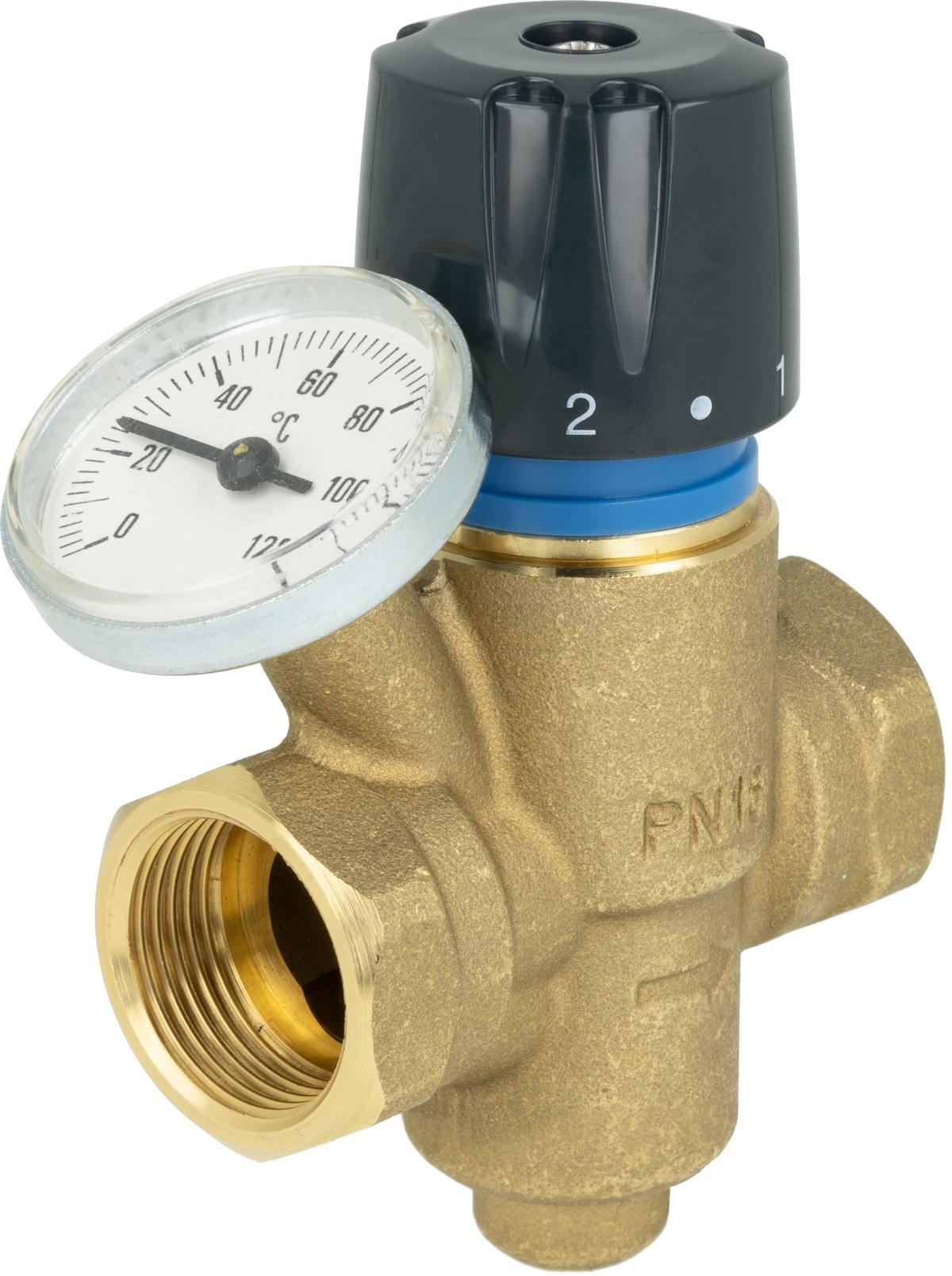

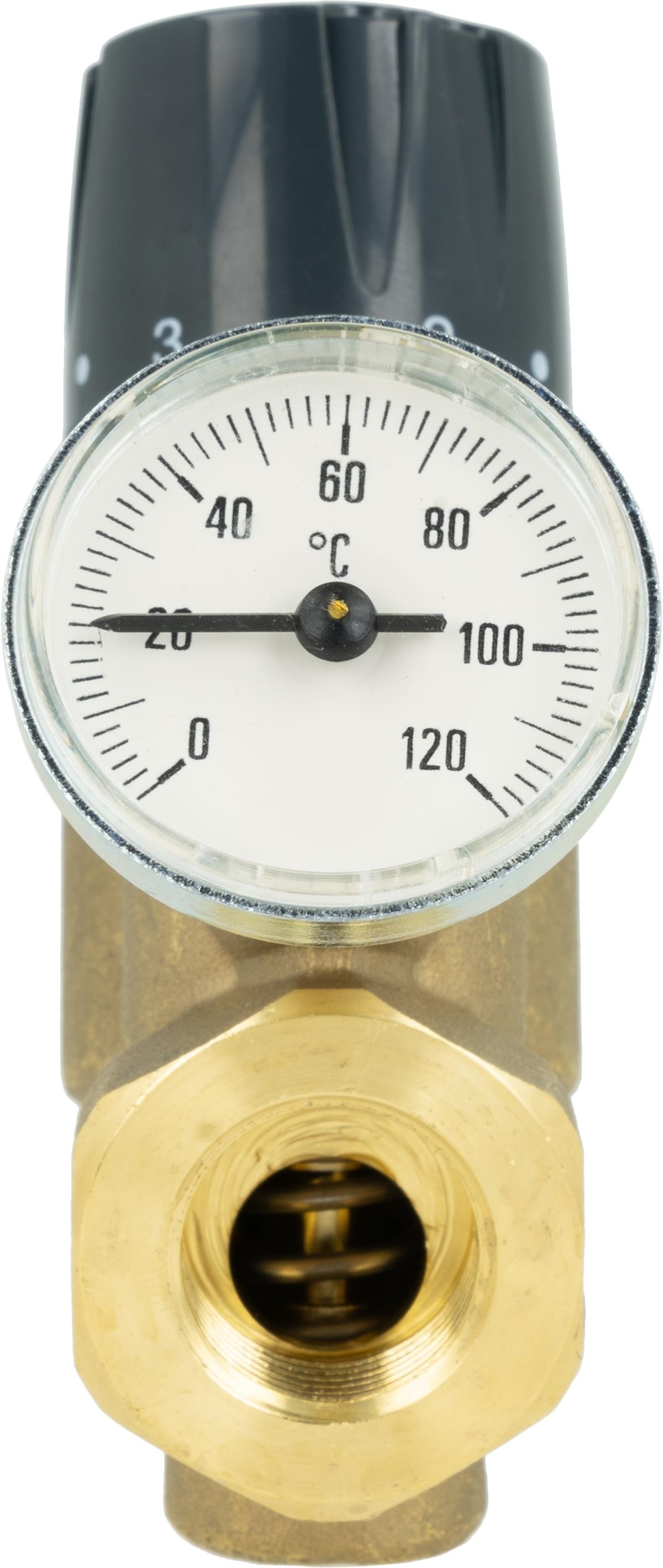

  • Термометр с диапазоном измерения 0÷120° позволяет контролировать текущую температуру воды.

Технические данные

  • Соединения
    ВР½"
  • DN
    15
  • Kvmax
    1,5 м³/ч
  • Kvmin
    0,24 м³/ч
  • Kvdis
    Не касается
  • Давление теплоносителя
    max. 16 бар
  • Температура теплоносителя
    max. 90°C
  • Теплоноситель
    вода

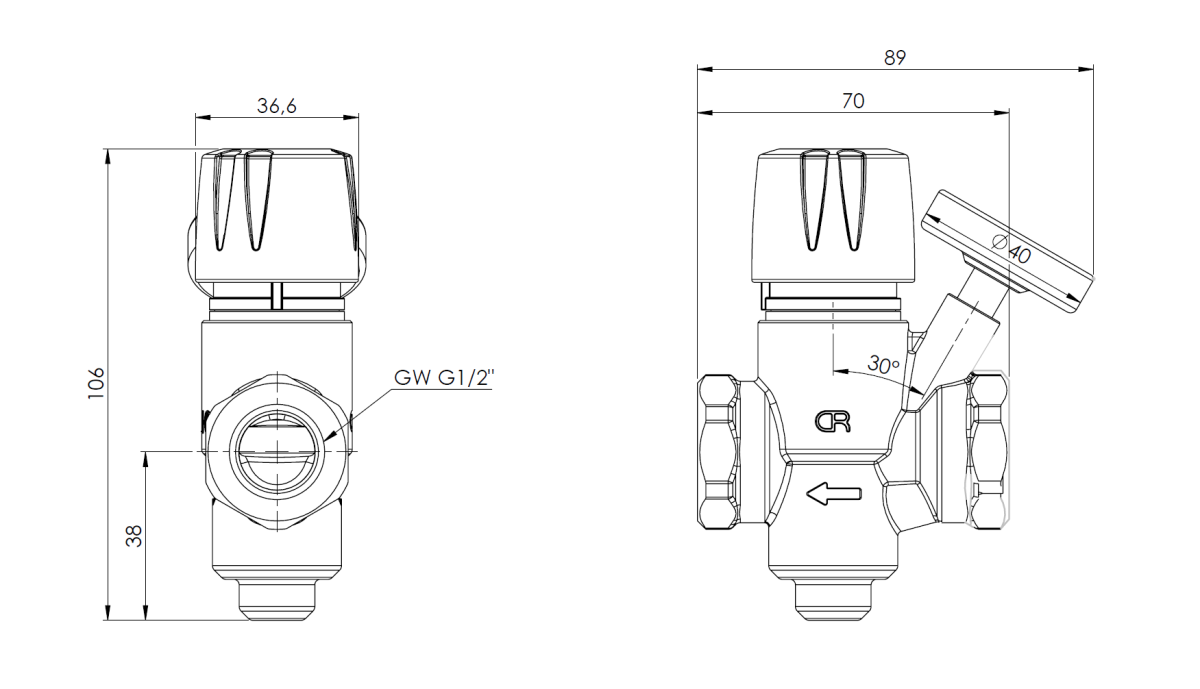

Размеры (мм)

1910000 Термостатический балансировочный клапан ATB 100 для циркуляции ГВС, DN15, 40÷65°C, kv 1,5 м³/ч - Размеры AFRISO 1

Документация

Инструкции www

PDF (0.77 MB)

Файлы Cad 2D www

PDF (0.13 MB)
DXF (9.47 MB)

Файлы Cad 3D www

ZIP (1.22 MB)
PDF (0.49 MB)
