Термический клапан ATV 333, DN25, ВР1", kvs 9, 45°C

Цена по прейскуранту

134,70 €

Арт.-№

16 333 10

Группа скидок: A

Основные технические данные

  • Номинальная температура
    45°C
  • DN
    25
  • Kvs
    9 м³/ч
  • Соединения
    ВР1"

Термический клапан ATV 333, DN25, ВР1", kvs 9, 45°C

Приложение

  • Используется в системах отопления с твердотопливными котлами, особенно рекомендуется для систем с тепловыми буферами.
  • Устанавливается на обратной линии системы.
  • Смешивает потоки жидкости в правильных пропорциях.
  • Защищает котел от низкотемпературной коррозии, продлевает срок его службы и повышает эффективность.

Описание

  • Корпус изготовлен из латуни.
  • Сменный термостатический элемент, расположенный в клапане, фабрично настроен на постоянную температуру 45°C.

Технические данные

  • Номинальная температура
    45°C
  • DN
    25
  • Kvs
    9 м³/ч
  • Соединения
    ВР1"
  • Давление теплоносителя
    max. 10 бар
  • Температура теплоносителя
    max. 100°C
  • Теплоноситель
    вода, смесь воды и гликоля с максимальной концентрацией 50%

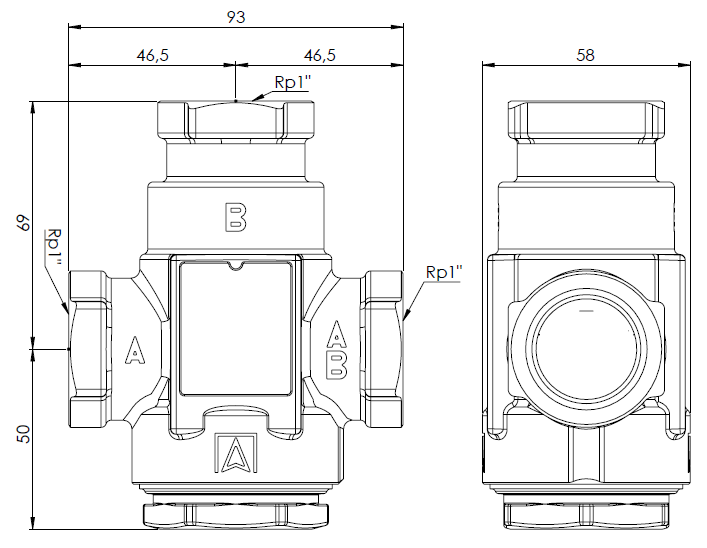

Размеры (мм)

1633310 Термический клапан ATV 333, DN25, ВР1", kvs 9, 45°C - Размеры AFRISO 1

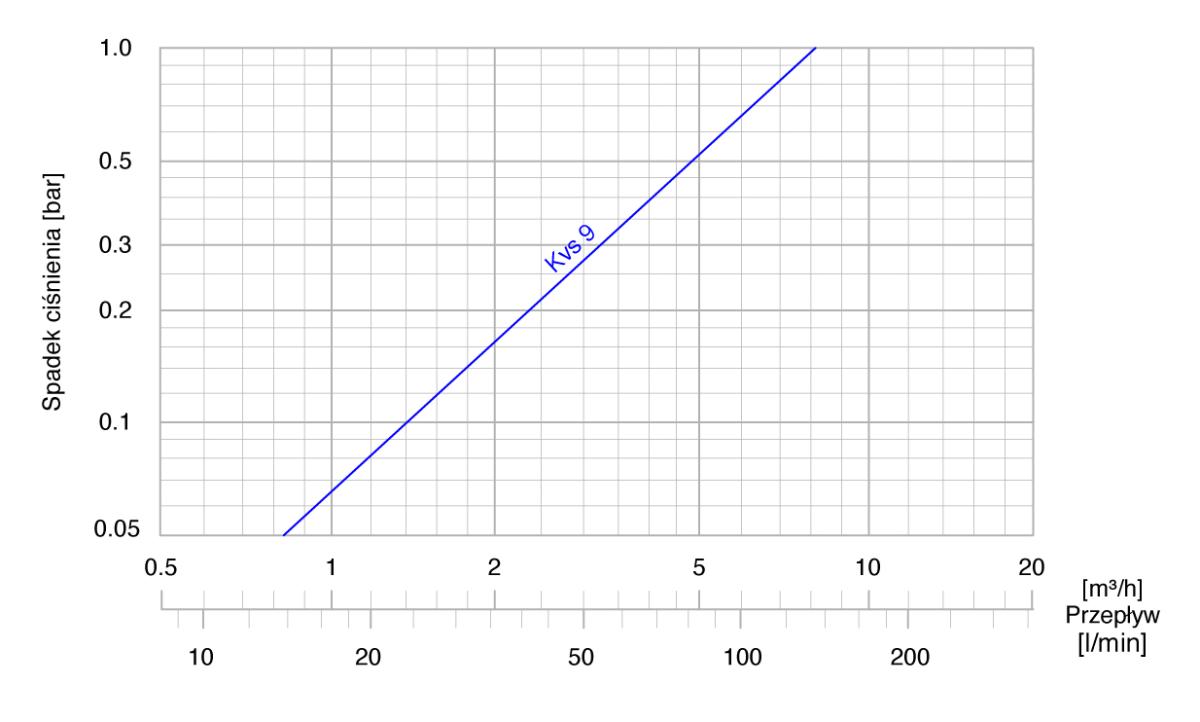

Номограммы

1633310 Термический клапан ATV 333, DN25, ВР1", kvs 9, 45°C - Номограммы AFRISO 1

Документация

Инструкции www

ATV термические клапаны [RU] PDF (0.38 MB)
ATV термические клапаны, краткое руководство [PL][EN][DE][FR][RU] PDF (0.50 MB)

Файлы Cad 2D www

PDF (0.12 MB)
DXF (33.67 MB)

Файлы Cad 3D www

PDF (0.35 MB)
ZIP (0.40 MB)
